パッケージ製版の最強仕様とも言うべき、
環境配慮型パッケージ・ラベル対応の業界最強ワークフロー

株式会社クラウンパッケージ




日本製図器工業・アグフア・マンローランド 共同事例

パッケージ製版の最強仕様とも言うべき、
環境配慮型パッケージ・ラベル対応の業界最強ワークフロー

環境への配慮も視野もいれた業界最強のパッケージCTPフロー

単面構造設計・面付けレイアウト・木型データ作成など、CTPフローの根底を支えるArtios CAD(アルティオス キャド)。
特色が多用される入稿データをスムーズに製版処理するPackEdge(パックエッジ)。
面付けデータへのグラフィックデータ流し込み、アクセサリのレイアウトを一瞬で行うPlato(プラトー)。
作成された一連のファイルをネイ ティブのまま処理し、Rip処理の圧倒的な高速化を図ると共に、PSなどの中間ファイルを用いないことによる出力事故を極限にまで減らした FlexRip。
現像液不使用による環境への配慮を行ったケミカルレスCTPシステムAvalon VLFとAzura。
パッケージ製版の最強仕様とも言うべき、環境配慮型パッケージ・ラベル対応の世界No1ワークフローです。

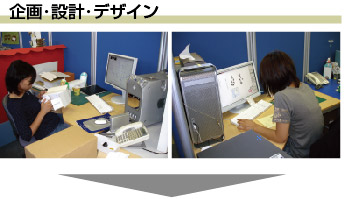

企画・設計・デザイン

企画・設計・デザイン部でのパッケージ構造設計及びグラフィックデザインの作成。ここで作成したデータが製版部のCTPフローへ流されます。

プリプレス・プリプロダクション

(左上):製版部。
Artios CADPackEdgePlato、FlexRip、PiCSYS全ての端末が並んで置かれ、それぞれが連携した効率の良い業務を実現。

(右上):PackEdge
企画または外部から入稿されたデータを製版処理。インクの整理・トラッピングなど、従来では時間の掛かる作業を短時間で処理。

(左下):Artios CADPlato
入稿された単面図をArtios CADで修正・面付け作業を行い、Platoで製版済みデータと面付け図面を使ってデジタル殖版。抜木型データもここで作成。

(右下):FlexRipとPiCSYS。
PlatoレイアウトデータをネイティブのままRip。PSワークフローに比べて段違いの高速処理を実現。作成された1BitTIFはネットワークでVLF側のPCへ転送。一連の処理で生成したデータはPiCSYSを用いて案件ごとに一元管理されます。

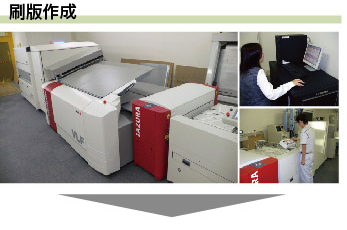

刷版作成

AGFA製 Avalon VLF + Azura + プレートマネージャによるプレートのロードから現像洗い出しまでを自動で行うプレートレコーディングシステム。 奥からプレートマネージャ・Avalon VLF・Azura。プレートレコーダにはサイズの異なるプレートをカセット別に同時に格納可能。 左上のコントロールPCから出力サイズを指定するだけで自動的に指定サイズのプレートを排出。

Avalon VLFは安定した処理、高品質、抜群の生産性を提供する、超大型フォーマットA倍サイズに対応した外面ドラムサーマルプレートシステム。Azuraは露光後のガム洗浄するだけで印刷機にかけることができるケミカルレスのプレート。現像液を使用しないため、工程削減やコスト削減、環境保護印刷を実現します。

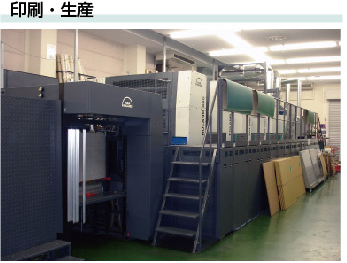

印刷・生産

マンローランド製DIC-MANROLAND 900。1.2mm厚のマイクロフルートに直接オフセット印刷。クラウンパッケージの主力製品「Gプリント」を支えます。

クラウンパッケージ様の話

クラウン・パッケージが掲げる3つの理念、
1)環境にやさしいパッケージによる社会貢献。
2)新しいパッケージ文化の創造。
3)他社に真似されても、真似しない。

「当社の理念に沿った印刷設備を導入は不可欠でありました。今回、これらのワークフロー及びCTPを決定、導入したのはその様な経緯からです。」そう製造部オフセット課の山中様は話します。

「日本製図器工業のCTPフロントのワークフローは、製図から製版までが一貫して処理できるシステムで、 そこに高精細印刷・セキュリティ印刷といった技術による付加価値の創造と、当社のGプリントとの融合による他に類のないシステムが出来るからです。 そこに、ケミカルレスCTPであるアズーラを付け加えることにより、現像廃液ゼロの環境に対応した製品作りが出来るメリットを付け加え、 当社の理念に沿ったソリューションが完成できたといえます。」

CTPが当たり前になった現在、ただCTPを入れただけではなく、 他社との明確で効果的な差別化を打ち出していけるのも我々のソリューションの大きな特徴です。

株式会社クラウンパッケージ

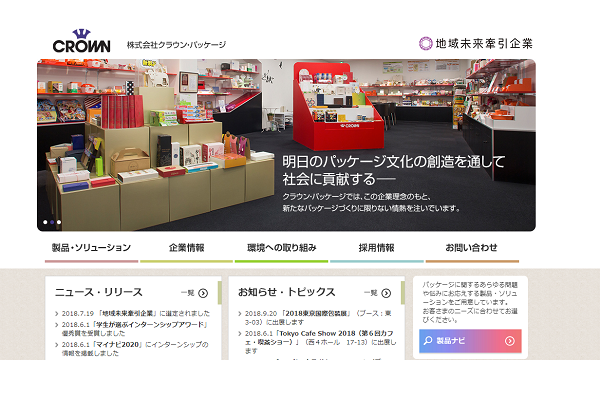

http://www.crown-grp.co.jp/

愛知県小牧市に本社を置き、日本各地に事業所・工場を展開している。美粧段ボールの分野においては、世界トップクラスの技術をもつリーディングカンパニー。

導入ソリューション

総合設計CADシステム
Artios CAD

詳しくはこちら世界中で使用されるグローバルスタンダートCAD。図面作成だけでなく、作成物の情報管理機能(データベース)を持ち合せるため、リピートオーダーや作成情報をCADで管理できる。過去の作成物を無駄にせず資産として運用する要のソフト。

印刷紙器業務統合管理システム
PiCSYS

詳しくはこちらPiCSYSは印刷紙器・シールラベル・POPディスプレイ業界向けに作られた、業務統合管理システム。

パッケージ用製版ソフト
Packedge

詳しくはこちらIllustratorなどで作成された入稿データに対して、不要パスの削除・使用インクの整理・トラッピングなど、従来時間の掛かっていた作業を一瞬で処理するデータ製版処理用ソフト。 極小マイクロフォント、ラインスクリーン、ラインエンボスなどのデザインセキュリティを施すことも可能です。

デジタル殖版ソフト
Plato

詳しくはこちらArtios CADで作成された面付けレイアウトに、PackEdgeで処理された製版済み単面グラフィックを流し込み、プレートレイアウトを作成するデジタル殖版用ソフト。 ゴースト防止用の捨てベタやカラーパッチ、トンボなどのアクセサリも自由に配置が可能です。

高速演算Ripソフト
FlexRip

Platoで処理されたデータをネイティブのまま、1bitTIFへの高速演算処理を行うRipソフト。ネイティブデータを扱うことにより、他製品よりも圧倒的な高速処理を実現。スクリーニング方法もAM、FM、AM・FM混在型や、FlexRip独自のHighline(AM高精細)など、様々な網点を生成できます。

CTP工程自動処理システム
BackStage

製版ワークフローの生産性、再現性、一貫性を最大限に高めます。ワークフローの各段階で、BackStageは他のグラフィックシステムまたは非グラフィックシステムとの通信を改善し、エラーを大幅に削減します。
