Artios CAD

総合設計CADシステム 紙器・パッケージ・緩衝材・サイン他

マニュファクチャリングモジュール一覧

作成した図面データを最適な取り都合で面付けし、CTPで使用するレイアウトデータの作成を行います。同時に面板用データと抜木型データも作成することが可能です。

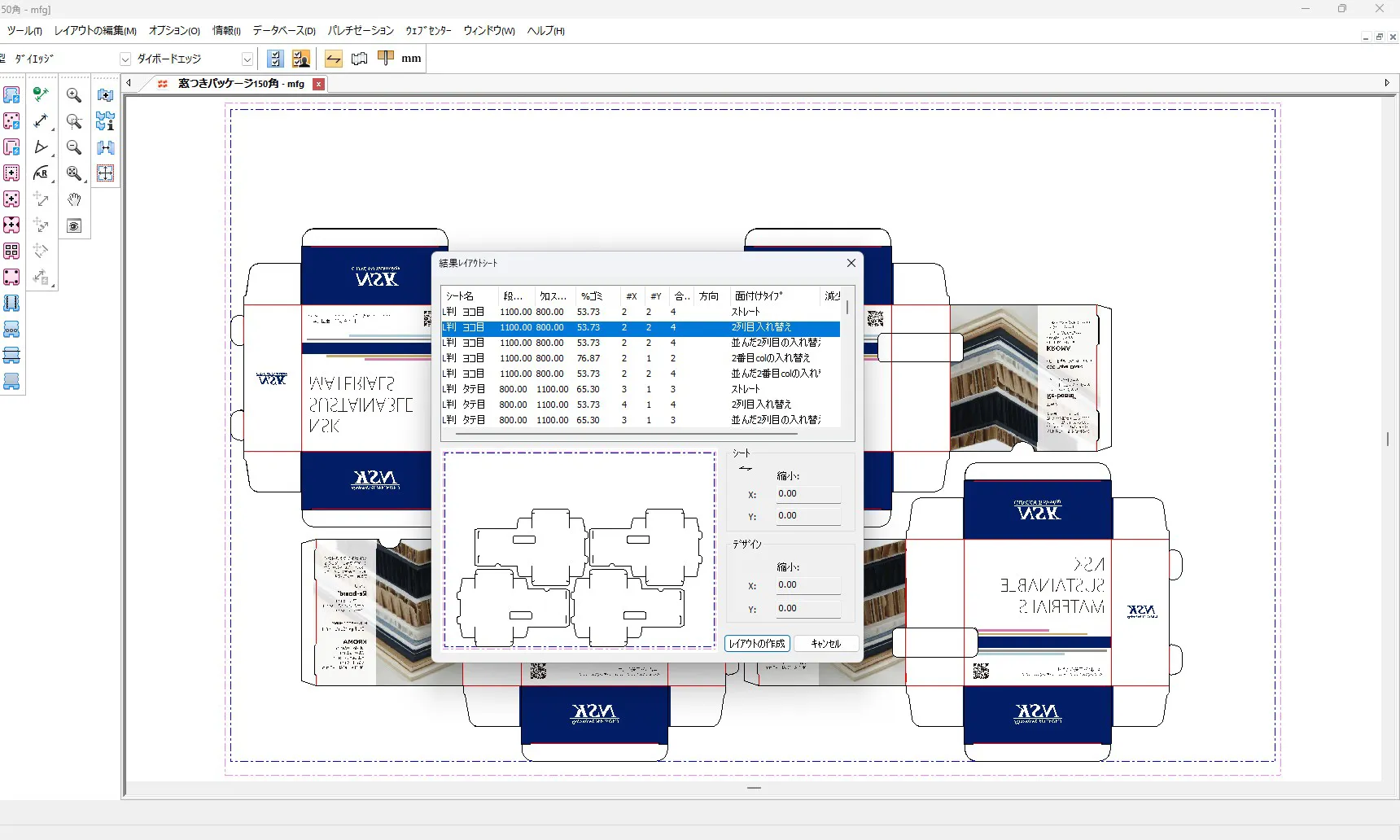

14. インテリジェントレイアウト:
自動面付け
インテリジェントレイアウト製造コストを最小にする面付けを自動的に計算します。それぞれのデザインと木型のコストに関して面付けの比較ができ、その図面に対して最適な面付けを決定できます。

16. ストリッピング:カス取りピン作成
ストリッピング

面付けされた無駄なエリアをクリックすることにより、自動でメス型には固定用のネジ穴やオフセット配置、オス型には刃材またはブロックを自動配置することが出来ます。

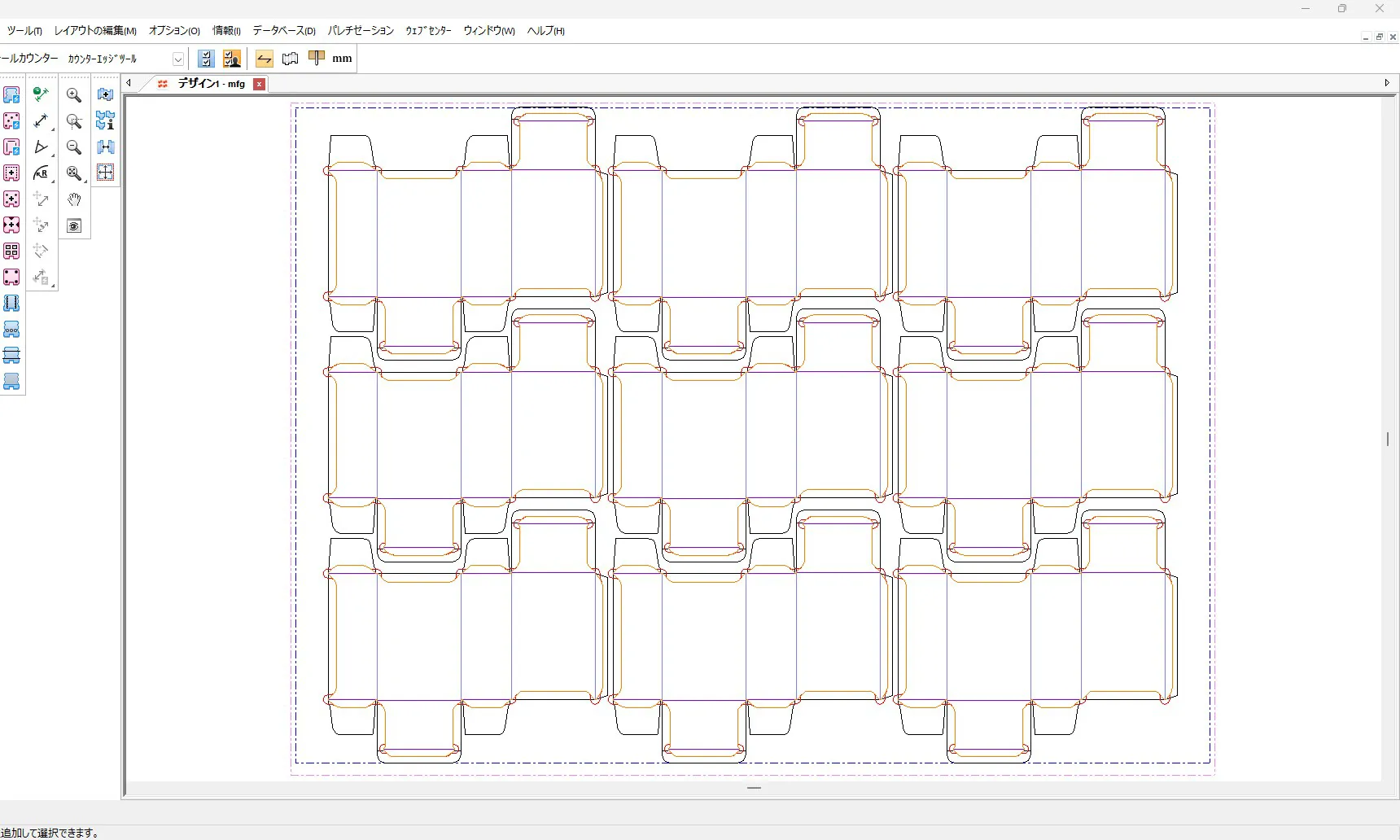

18. インテリジェントカウンター:
面板作成
インテリジェントカウンター

面取り・切り離し・罫線の溝幅・ツールの角度と幅など設定することで、最適な面板図を自動で作成します。作成した図面は、面付け機能で必要数を面付けすることも可能です。

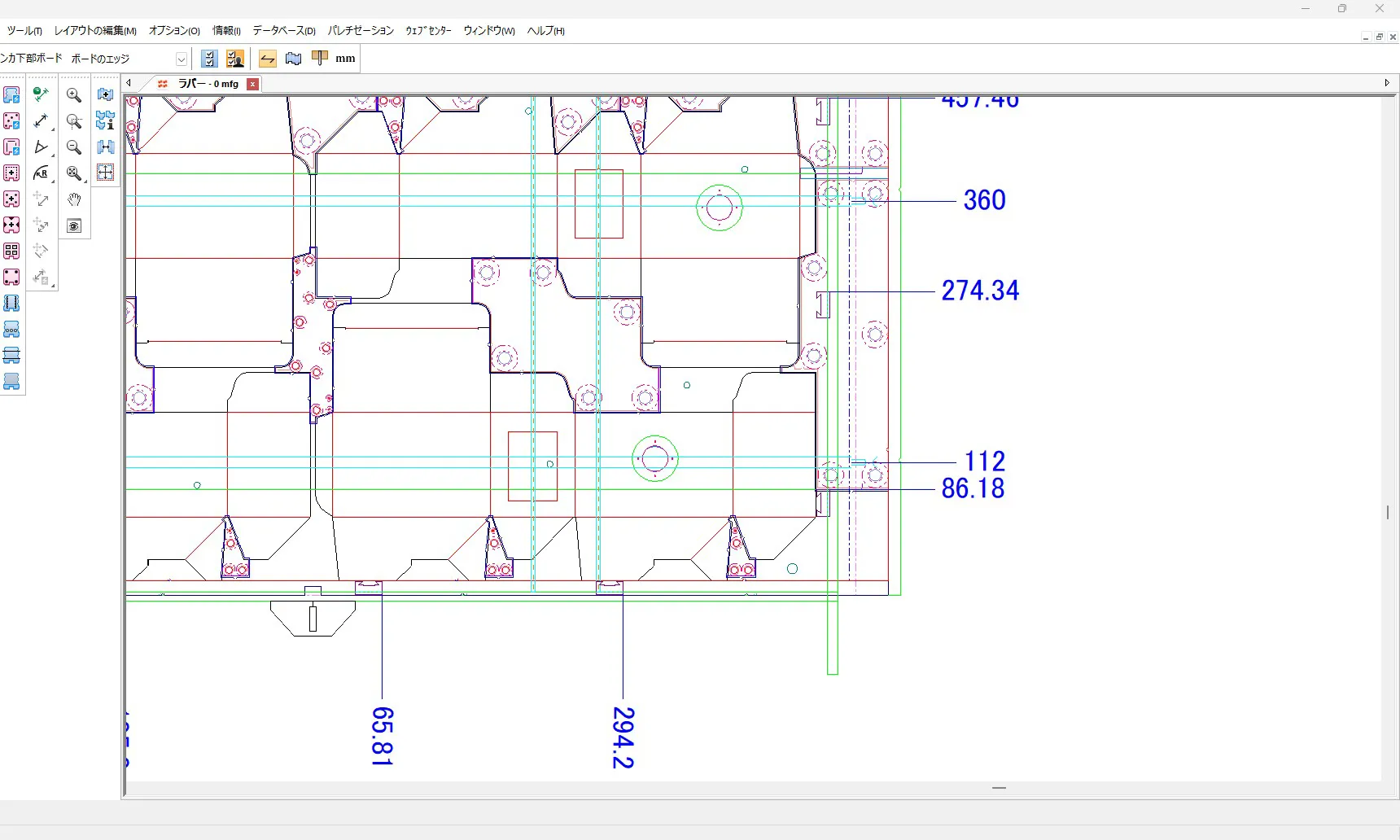

20. ブランキング

ブランキング

木型図面より、ブランキングに必要なオフセットやクシ、ジョガーなどの専用配置コマンドを使い、ブランキング図面を容易に作成することが可能です。

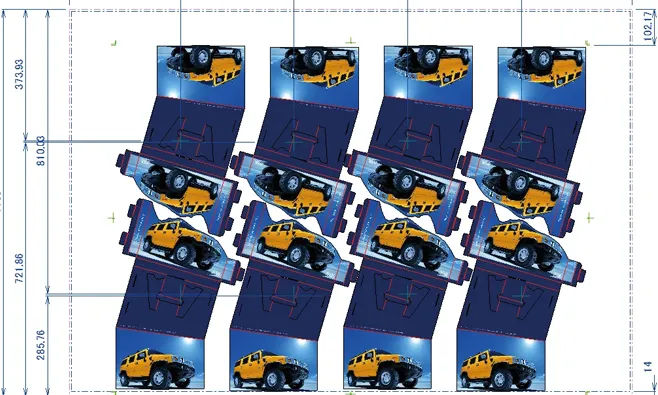

13. レイアウト:面付け

レイアウト:面付けシート上でマウスを使ってデザインをグラフィック的に面付けさせることが出来ます。面付け図からの最適な用紙サイズ確認も行え、見積作成にも有効に使用可能です。

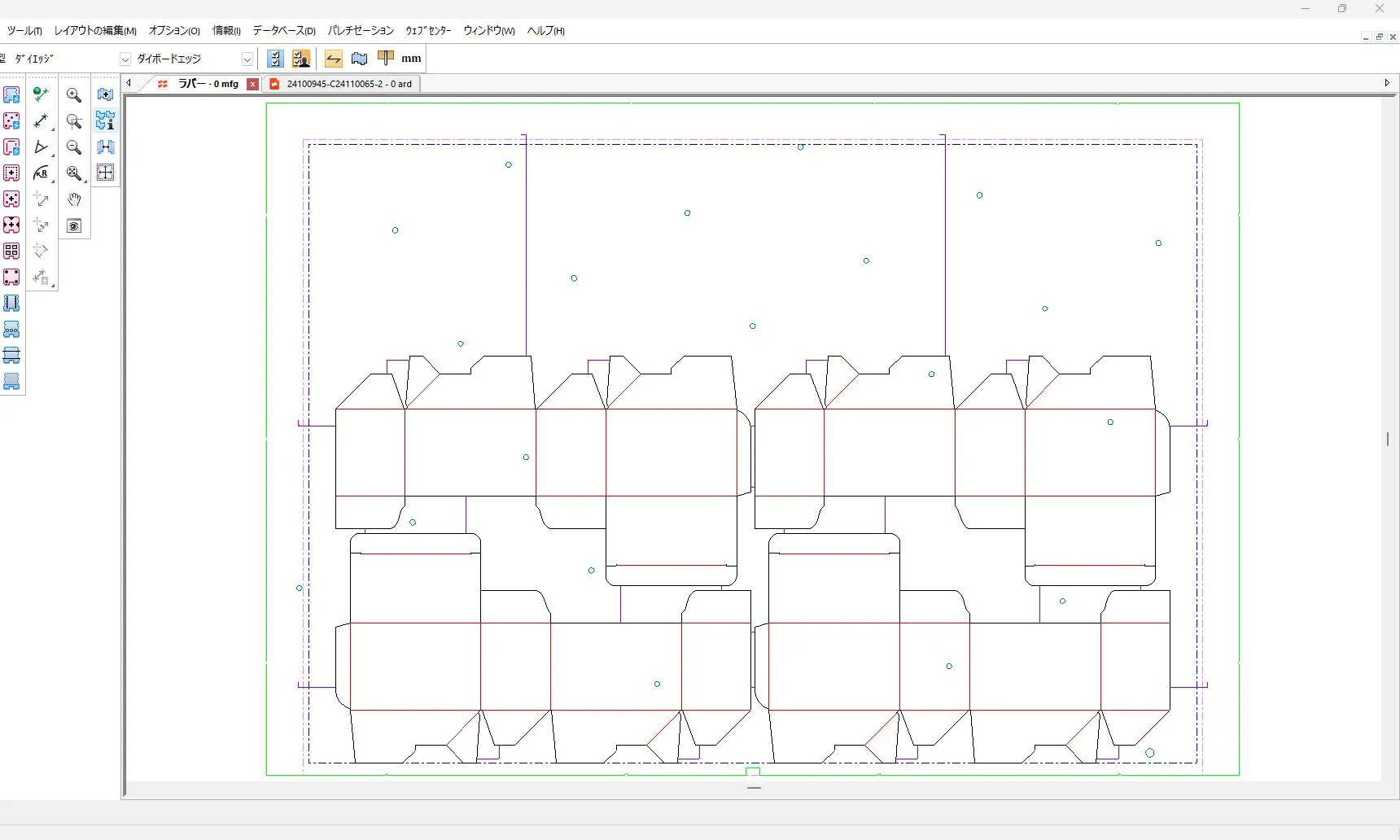

15. ダイメーカー: 木型図面作成
ダイメーカー

面付け後、ベニヤサイズ、捨て刃の配置、固定の為のボルト穴の配置機能など木型図面を簡単に作成できる機能が搭載されています。


17. ラバーデザイン&レイアウト:
木型ゴム作成機能
ラバーデザイン&レイアウト

木型図面に対して、簡単な操作で最適な木型ゴムの図面を作成します。ゴム形状はパラメーターを設定することで、ゴム幅・配置方法・切込み作成など自動で作成されます。

19. コストエスティメイト:
自動面付け・見積計算
コストエスティメイト

生産するロット数を入れると用紙や時間コストなど様々な条件で面付け計算され、その枚数に見合った最適な面付け方法を可能な限り作り出します。
