Kongsberg Cシリーズ ツールユニットラインナップ

Kongsbergシリーズのこれまでのノウハウを集大成させた多彩なツールをラインナップ。 厚物対応カット、罫線、任意角度によるV溝加工、ミシン目罫線、高精細キスカット、3KW水冷ミーリングによる切削など、 あらゆる業界の加工ニーズに応えることが可能です。

　

１ヘビーデューティーツールポジション用ユニット

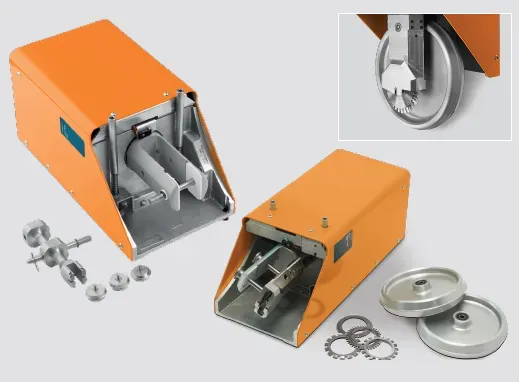

HD(ヘビーデューティー) / デュアルHDユニット

HDユニットは150mm径ローラーによる最大500N圧をかける罫線加工、Vカット加工、高速直線加工など、アダプターに様々なツールを 装着して加工が行える多目的型ツールです。

デュアルHDツールは、通常の罫線ツールと同時にミシン目を入れることができる[ミシン目ローラー]を装備することができるダブル罫線タイプのユニットです。

フォームカッティングユニット

専用のロング刃を使用し、ウレタン・スチレンなど最大50mmまでのフォーム系厚物資材をカットする専用ツールです。
振幅幅4mm、振幅数4800RPMのロングストロークにより高速で安定したナイフカットを実現します。

ハイパワーミーリングユニット

3KWパワー、最大60,000RPMで切削加工を行う、最大50mm厚資材対応のミーリングユニットです。
水冷式なので、高負荷で熱を持ちやすいアルミなどの一部金属加工にも対応し、ポリカなどの熱ダレしやすい材料に対しても安定した切削加工を実現します。
直径6mmと8mm(オプション)のツールを掴むためのコレットがラインナップされています。

　

バリアングルユニット

　

0°〜 60°の間で0.5°単位でカット角度の設定が可能　⇒自由な構造設計を実現

直線とVカットの混在した図面のカット時にツールの付け替えが不要となる　⇒作業時間が短縮

　

刃物の角度が自由に可変し、厚物資材の高速直線切りと任意角度でのVカット加工を行うことができるツールです。 ２種類の専用ナイフが用意されており、最大30mm厚の資材(Vカットでは最大20mm)に対応します。曲線に対するテーパーカットも可能です。 標準とショートの２種類の刃物があり、V溝を入れられる資材厚に違いがあります。

　

最新のArtiosCAD Ver.20でVariangle線種へ対応

ArtiosCAD Ver.20でVariangle用線種機能を搭載。Variangleツールへの加工角度指定が可能です。

　

複雑な多角形の什器設計をサポート

Variangle線種で指定した角度で溝加工した場合の3Dモックアップ上での再現が可能です。自由な角度での溝加工ができ、直角以外の折り角度を使った複雑な多角形の什器設計を可能にします。

　

バリアングルツールの刃物と角度と資材厚の対応表

　

２ファストツールポジション用ユニット

　

３インサートツールポジション用ユニット
