Kongsberg Ultimate
精度と生産性を追求した 最上級カッティングマシン
Home > 製品情報 > Kongsberg 製品一覧 > Ultimate

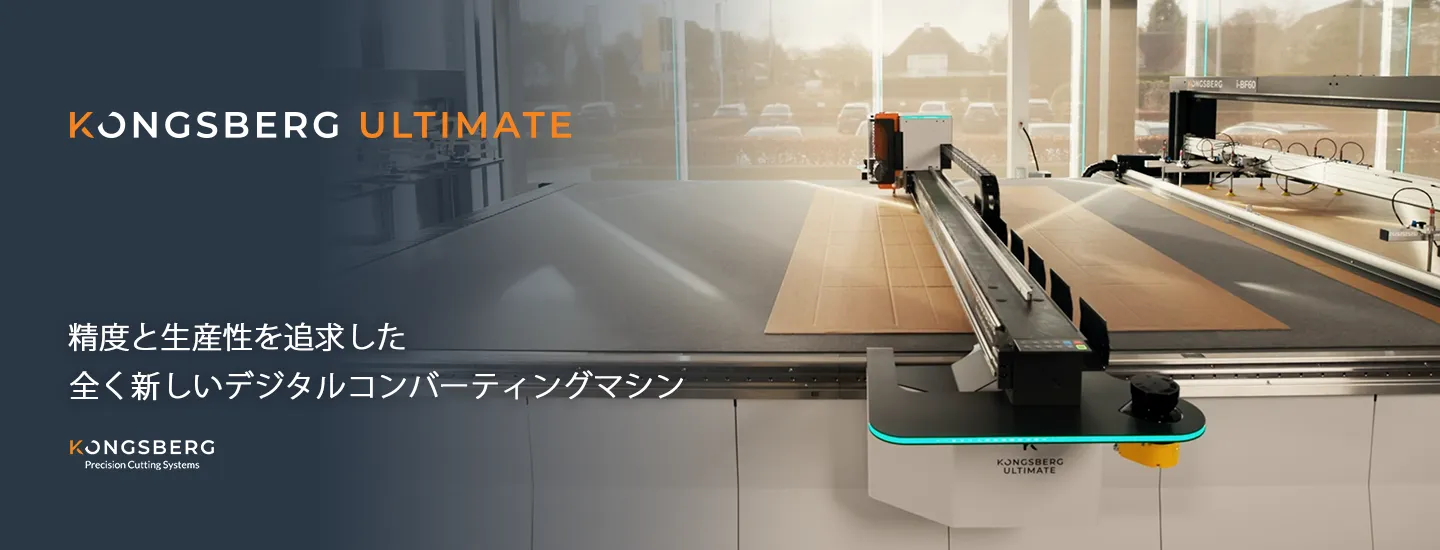

![精度と生産性を追求した全く新しいデジタルコンバーティングマシン コングスバーグアルティメット](../product/kongsberg/img/ultimate/img_ultimate_mv.webp)
比類ない加速と最適な安全性

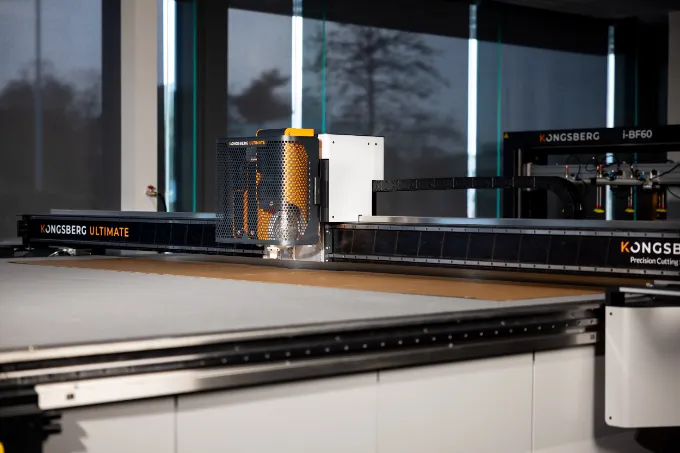

Kongsberg Ultimateは、段ボールおよびディスプレイ製造のゲームチェンジャーとなるマシンです。 専用設計されたテーブル構造により、比類のない切断速度による生産性の高さ、精巧で正確な加工処理を行います。
従来の最高峰モデルKongsberg Cシリーズを凌駕する最大2.74Gの加速度と165m/minを超えるカット速度を持っています。
更には生産性を妨げることなくオペレーターの安全を優先する近接駆動の安全機能SmartZoneTMを新たに開発・導入されています。 生産作業を止めることなく、安全にオペレーターの目視確認が可能となる機能です。
機械の性能向上によりマシン単体でもKongsberg Cシリーズの131%の生産性達成。新たに開発したiPC3.0と連動することで157%の生産性を実現しました。機械のダウンタイムを極力なくす為の改善がされており、ナイフブレードの自動診断機能も搭載して刃物に問題があった場合はすぐにオペレーターに知らせます。
![Kongsberg_Ultimate](../product/kongsberg/img/ultimate/img_ultimate-top.webp)
Kongsberg Ultimateの代表的な特長
従来最高峰モデルKongsberg Cシリーズを凌駕するカット速度
Kongsberg Ultimateは、最高峰モデルであったKongsberg Cシリーズのカット速度をを約167%を上昇しました。
カット速度の向上に加えマシン単体の性能も向上しておりKongsberg Cシリーズの131%の生産性を達成しています。
それは加工スピードの飛躍的な向上だけではなく、すべての工程において改善を続けているKongsbergだからこそ、実現できた数値です。
![アルティメットとCシリーズのスピード比較イラスト](../product/kongsberg/img/ultimate/img_ultimate_speed.webp)
安全性を優先するSmart ZoonTM
レザーベースのゾーン近接モニターは人が近づくと機械の速度を下げ、必要に応じて一時停止させ安全性を優先します。オペレーターが検査のために近づいても機械を停止させないため生産を止めることが有りません。
一流の安全基準に準拠し、ツールガードで強化されたKongsberg Ultimateは物理的な接触のリスクを低減し、職場の安全を守ります。
- 色が変化するので視覚的に状態がわかる
![Smart Zoon安全性エリアのイラスト](../product/kongsberg/img/ultimate/img_ultimate_area.webp)
Kongsberg Cシリーズとの互換性のある3つのツールポジション
コルスピードツールと高周波パイプラカットツールを組合せたHDツールユニットにより工具調整のために停止することなくカット、罫線、Vカットの3つの機能をシームレスに実現します。
さらに、Kongsberg Cシリーズのツールと完全な互換性がありツールを長く使用することが可能です。
ツールポジション | 1&2 | 3 | 互換性(Cシリーズ) | |
---|---|---|---|---|
HDツール | HDツールユニット※ | ● | 有り | |
デュアルHDツールユニット※ | ● | 有り | ||
バリアングルユニット | ● | 有り | ||
フォームカッティングユニット | ● | 有り | ||
ファストツール | 高周波パイプラカットツール | ● | ● | 有り |
コルスピードツール | ● | ● | 有り | |
バイブラカットツール | ● | ● | 有り | |
ハイフォースナイフツール | ● | ● | 有り | |
RMナイフツール | ● | ● | 有り | |
サリグラフィーナイフツール | ● | ● | 有り | |
ロタカットツール | ● | ● | 有り |
※罫線ゴマ、Vノッチナイフ・ナイフブレートアダプターのみ対応
![コングスバーグアルティメット ツールポジションの画像](../product/kongsberg/img/ultimate/img_ultimate_gokan-md.webp)
バリアングルツールによる3Dデザイン仕上げの向上
独自のバリアングルツールによりボードで構造物やディスプレイを作成することが可能です。角度を可変できるため、より高精度なカットに対応します。また、刃を付け替える作業が発生しないためダウンタイムを削減できます。
![バリアングルツールのイメージイラスト](../product/kongsberg/img/ultimate/img_ultimate_3d.webp)
ECO(エコロジー素材/エネルギー回生)
Kongsberg Ultimateはすべてのパネルとカバーにエロコジー素材である再生アルミニウムを使用し、ハイブリッド素材は最小限に抑えています。また、再生エネルギーを加速エネルギーに変換し蓄えることでエネルギー使用量を削減します。
![eco性能のイメージ画像](../product/kongsberg/img/ultimate/img_ultimate_eco.webp)
Kongsberg Ultimate3つのポイント
-
- コルゲート専用のツールを搭載
Kongsberg Ultimateは、段ボールやディスプレイジョブの連続生産を保証するように構成されています。折り目付け、切断、ミーリング専用のツールボックスがあるため、ツール交換のために生産を中断する必要はありません。
-
- ビジネスと一緒にマシンも
アップグレード 様々な機能をモジュール式で、手動からフィーダー&スタッカーによる半自動、ロボットマテリアルハンドラーによる自動生産の頂点まで、お客様のニーズに合わせて拡張できます。
- ビジネスと一緒にマシンも
-
- 進化したオペレーション機能
Kongsberg Ultimateに付属するワークステーションも新開発されたものになっており、操作性の向上と使用者に合わせた調整も簡単に行える仕様となっています。
Kongsberg[コングスバーグ] Ultimate スペック表
モデル | 24 | 44 | 64 | 66 |
---|---|---|---|---|
作業エリア | 1,680mm × 3,200mm | 2,210mm × 3,200mm | 3,210mm × 3,200mm | 3,210mm × 4,800mm |
マルチゾーン使用時 作業エリア |
1,680mm × 1,450mm | 2,210mm × 1,450mm | 3,210mm × 1,600mm | 3,210mm × 2,210mm |
最大資材サイズ コンベヤ未装着時 |
1,780mm × 3,920mm | 2,310mm × 3,920mm | 3,330mm × 3,920mm | 3,330mm × 5,520mm |
最大資材サイズ コンベヤ装着時 |
1,680mm × 3,920mm | 2,210mm × 3,920mm | 3,210mm × 3,920mm | 3,210mm × 5,520mm |
最大資材加工厚 | 30mm | |||
トラバースクリアランス | 50mm(マットなし) | |||
フィーダー&スタッカー 同時加工モード |
- | - | 3,200mm × 1,600mm | 3,200mm × 2,200mm |
フィーダー&スタッカー 連続加工モード |
- | - | 3,200mm × 2,200mm | 3,200mm × 2,200mm |
機械全体サイズ ワークステーション除く |
2,880mm × 3,980mm | 3,410mm ×3,980mm | 4,430mm × 3,980mm | 4,430mm × 5,580mm |
テーブルトップの高さ | 1,415 (875) mm | |||
バキュームセクション数 | 8 | |||
ワークステーションサイズ | 900mm × 804mm | |||
ワークステーション高さ ワークトップ |
1,704 (940-1,040) mm | |||
最高カット速度(直線カット時) | 167.5 m/min (2.8 m/sec) 110 IPS | |||
最大加速度 | 2.74G | 2.65G | 2.5G | 2.5G |
最大速度 ツール装着時 |
HDツール:15 m/min - 0.25 m/sec - 9.8 IPS ファストツール:45 m/min - 0.75 m/sec - 29.5 IPS |
|||
最大加速度 ツール装着時 |
HDツール:8 m/s2 - 315 in/s2 - 0.8G ファストツール:22 m/s2 - 866 in/s2 - 2.22G |
※1:Ultimate 44 用のオプションの等角ゾーン テーブルトップ: 2,210mm × 1,600mm
※2024/01現在の情報
