3Dデザインモジュールとは
平面から立体へ
ArtiosCAD 3Dは複雑な図面でも素早く組上げる画期的なツールによって賞を獲得するほどの優れたソリューションです。平面図でカット線と罫線の線種を指定すれば、簡単に3D組上げプレビューが可能です。多様なデザインを組み合わせることが可能なので、パーツの分かれた複雑なディスプレイなどの集合体も作れます。
3Dデザインモジュールではパッケージする内容物の3次元CADデータがあれば、ArtiosCAD上で緩衝材の最適な寸法の自動算出や定型作図機能で外装箱の設計、内容物の収まり具合の検証が可能になります。
内容物の3次元データ作成は単純な形状であればArtiosCADでも作ることができます。ArtiosCADの設計能力は既存ソフトの枠を超えた新次元の領域に突入しています。
3Dデザインモジュール一覧
3D：3D組立て
作図した図面を3Dとして組み上げます。ソフト上でデザインや形状の確認が行え、この状態をファイルとしてエクスポートできます。
3Dデザイナー：3Dデザイン自動展開
3Dデータを利用した外装箱や緩衝材の設計などが可能になる次世代の作図機能です。 簡単な形状の3DデータをArtiosCAD上で作成出来ます。
3Dインポート：ソリッドファイルインポート

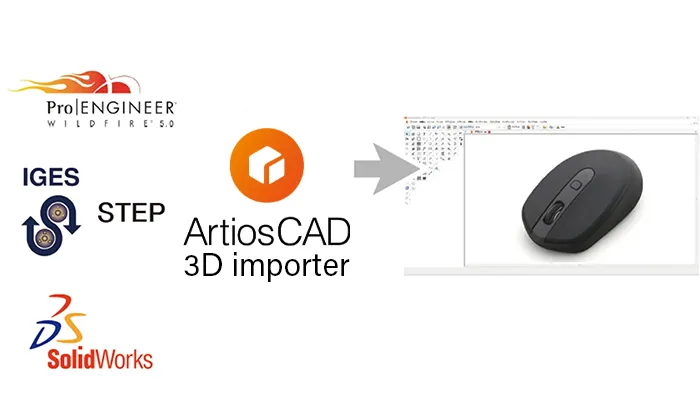

3DソフトアプリケーションでデザインされたIGES・STEP・CATIA・ProEngineerやVRMLを含む多様な業界標準3Dフォーマットのインポートが可能です。
3Dエクスポート
ArtiosCADで作成した3Dイメージを3DPDFやCOLLADAなどの汎用3Dデータフォーマットで書き出します。
3Dアニメーション：自動動画・スライド出力
どのようにパッケージが折り曲げられるのか、組立てられるのかをデモする3Dアニメーションを作成できます。完成データはAVI・QuickTime等のムービーやdoc、pdf、ppt等のスライド形式にエクスポート可能です。
