Board Lami & Cutter
ボードラミ & カッター
ボードへの貼り合わせ・断裁を1パス加工
BLC - Board Lami & Cutter は、パネルボードなどの作成においてこれまで個別の工程で行なっていた、ボードとロール印刷物との貼り合わせ作業と、カット位置に合わせた化粧断裁加工の2工程を、1パスで行える画期的なソリューションです。
現状どちらの作業も手作業で行われることが多く、ミスをしないように慎重に作業をする内容であるため、作業者にとっては非常に負担となりやすい作業です。BLCではこの一連の作業をボード供給も含め、自動・無人で行い、加工時間短縮と省力化に大きく貢献します。
貼り合わせから断裁までを自動化
従来は別々の工程で行われていた「印刷物とボードの貼り合わせ」と「カット作業」を、一台のマシンで連続して処理できるのが最大の特長です。 粘着ラミネートフィルムを用いた高精度な貼り合わせ機構により、ズレや気泡の発生を最小限に抑えながら、安定した品質を実現。 さらに、後工程の自動断裁により、指定サイズに対して正確かつスピーディにカットを行います。 これにより、作業時間の短縮だけでなく、作業者の負担軽減や人件費の削減にも大きく貢献します。
BLCの特長

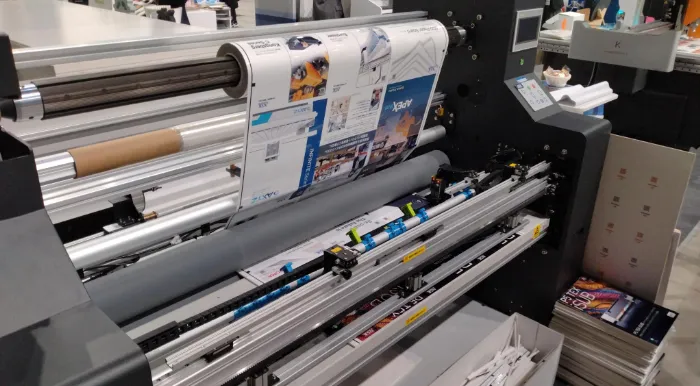

高精度な貼り合わせ
粘着ラミネートフィルムと圧着ローラーによってボードに貼り合わせを行います。 ズレや気泡の発生を最小限に抑え、美しい仕上がりを実現。大量生産にも安定した品質で稼働し、再現性とスピードを両立します。

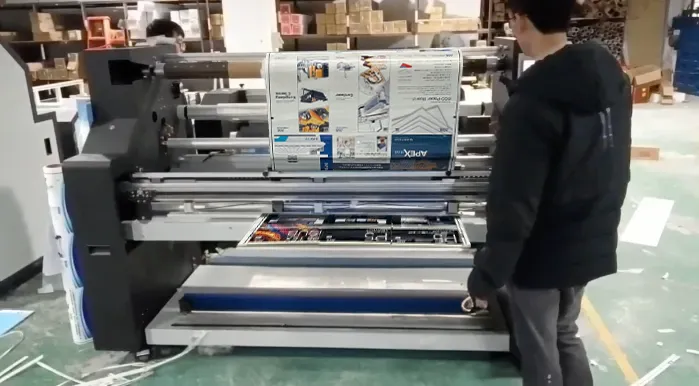

大判パネル作成
BLCは複数のボードを正確に繋ぎ合わせ、大判サイズのパネルとして仕上げられます。 段差やズレのない滑らかなクオリティで展示パネルや大型サインボードなど、大判化が求められる用途にも対応します。

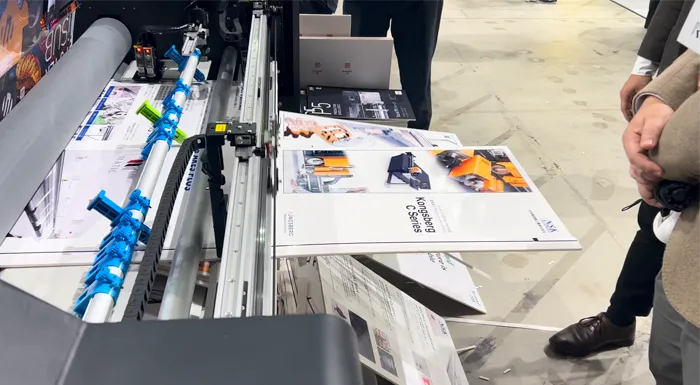

正確なXYカット

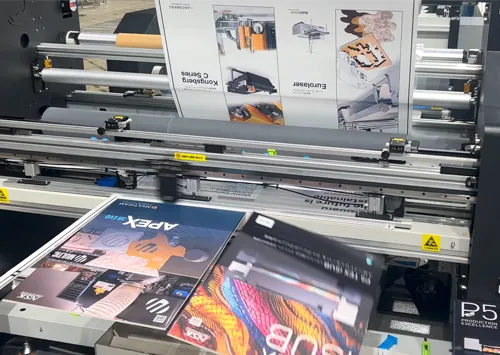

貼り合わせ後のボードは、高精度なXYカットシステムによって自動で仕上げサイズにカットされます。 両サイドに入れた見当マークに合わせてカットを行い、滑らかで美しいエッジを実現します。

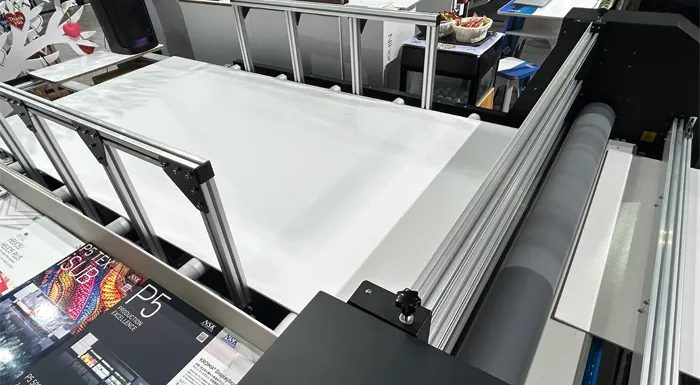

フィーダーからの自動供給
専用フィーダーからボードを自動で供給。積載するだけで貼り合わせからカットまで全工程がノンストップで進行します。 作業の省人化と連続加工による高い生産効率を実現。

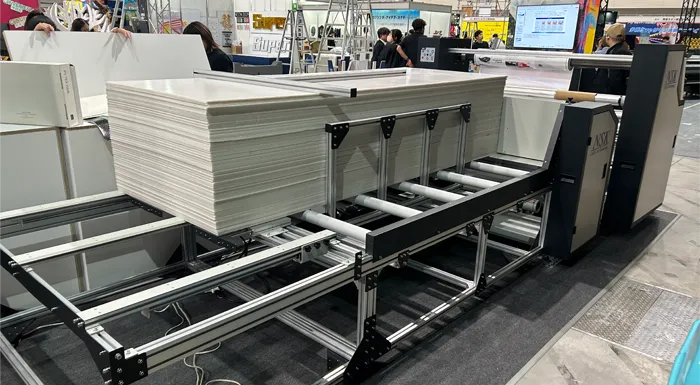

4×8板ワークサイズに対応
最大で4×8サイズのボードに対応。大きなサイズのボード加工でもBLC導入で簡単に貼り・断裁を行い、作業効率向上に繋がります。

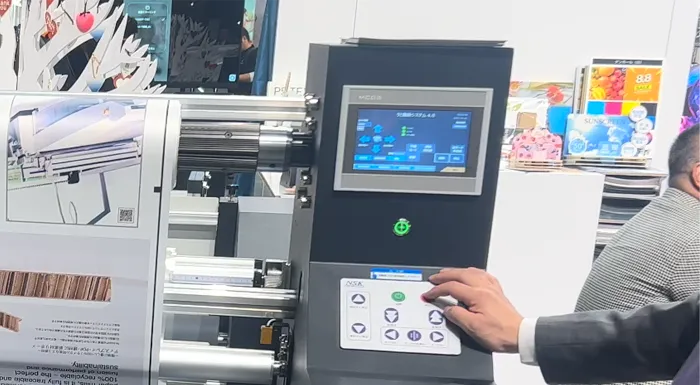

分かりやすいUIによる直感操作
簡単なボタン配置による直感的操作で、ボードサイズや厚みに応じた設定を容易に切り替え可能。 作業ミスを防ぎつつ、初心者でも安定した品質で生産を行えます。
BLC導入によるメリット
一体化設計で貼り合わせから断裁までを自動化
従来は貼り合わせ、圧着、位置合わせ、断裁といった複数の工程をそれぞれ別々の作業として行う必要がありました。
BLCではこれらの工程を一体化し、資材を差し込んだらそのままカットまで自動で仕上げられます。工程間の搬送が不要となることで、作業時間の大幅な短縮と人為的なミスを削減します。
安定した高品質な貼り合わせ・カット
BLCではオペレーターの作業レベルに関係なく加工処理ができるため、同じ品質・同じスピードで生産が可能です。熟練度に依存しない安定したクオリティを維持しながら、作業時間の短縮と生産効率の向上を同時に達成します。

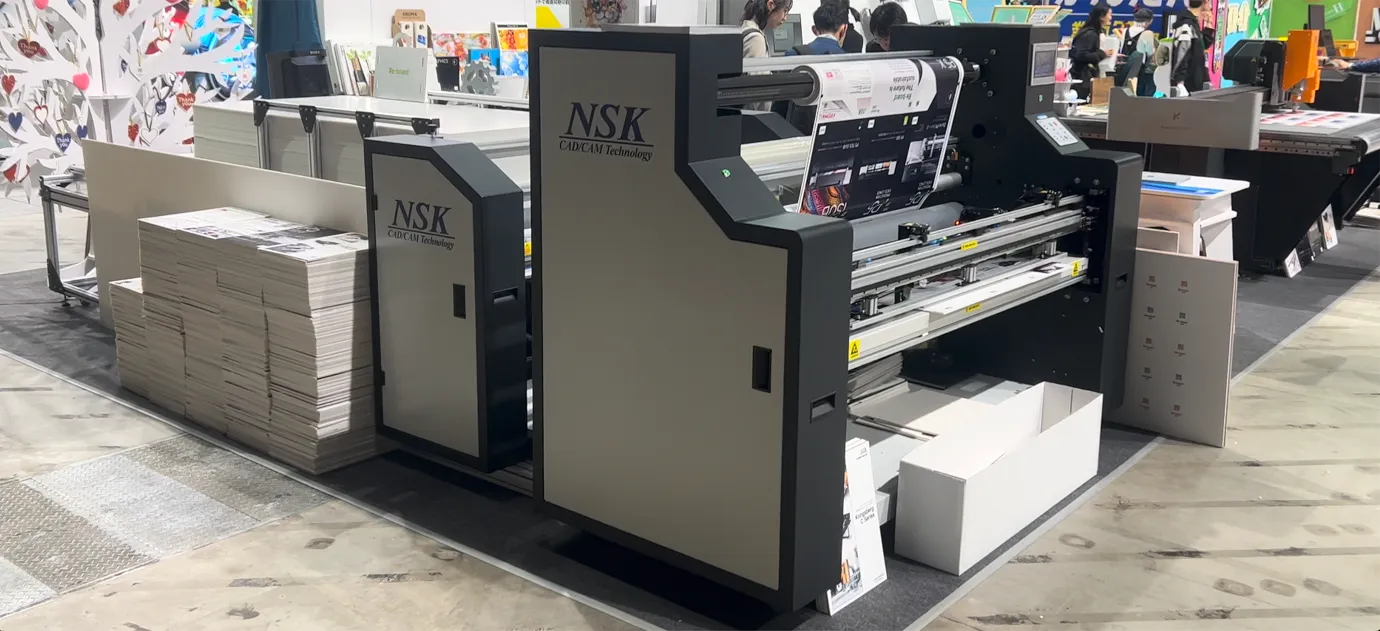

作業の省スペース化を実現
BLCの導入によって、これまで複数の設備や工程に分かれていた作業を1台で完結。設備の集約によって作業スペースを大幅に削減し、限られた設置面積でも効率的な生産体制を構築できます。これにより、作業環境の最適化を図れます。
スペック表
| 型番 | Board Lami & Cutter | |
| 機械サイズ | 4,850×2,156×1,445(mm) | |
| 電力仕様 | 220V 2kW | |
| 断裁位置補正精度 | ±0.5mm | |
| 溝加工角度 | 120° | |
| 主な対応資材 | スチレンボード・PVCボード | |
| 作業スピードモード | 8m/分・12m/分・20m/分 | |
| 対応資材幅(ロール側) | 820mm,914mm,1070mm,1270mm | |
| 対応資材幅(ボード側) | 900mm,1050mm,1200mm | |
| 対応ボード長さ | 2400mm~3000mm | |
| 対応ボード厚み | 3mm~5mm | |
| 双方向位置補正範囲 | 横方向:40mm 縦方向:100mm | |
