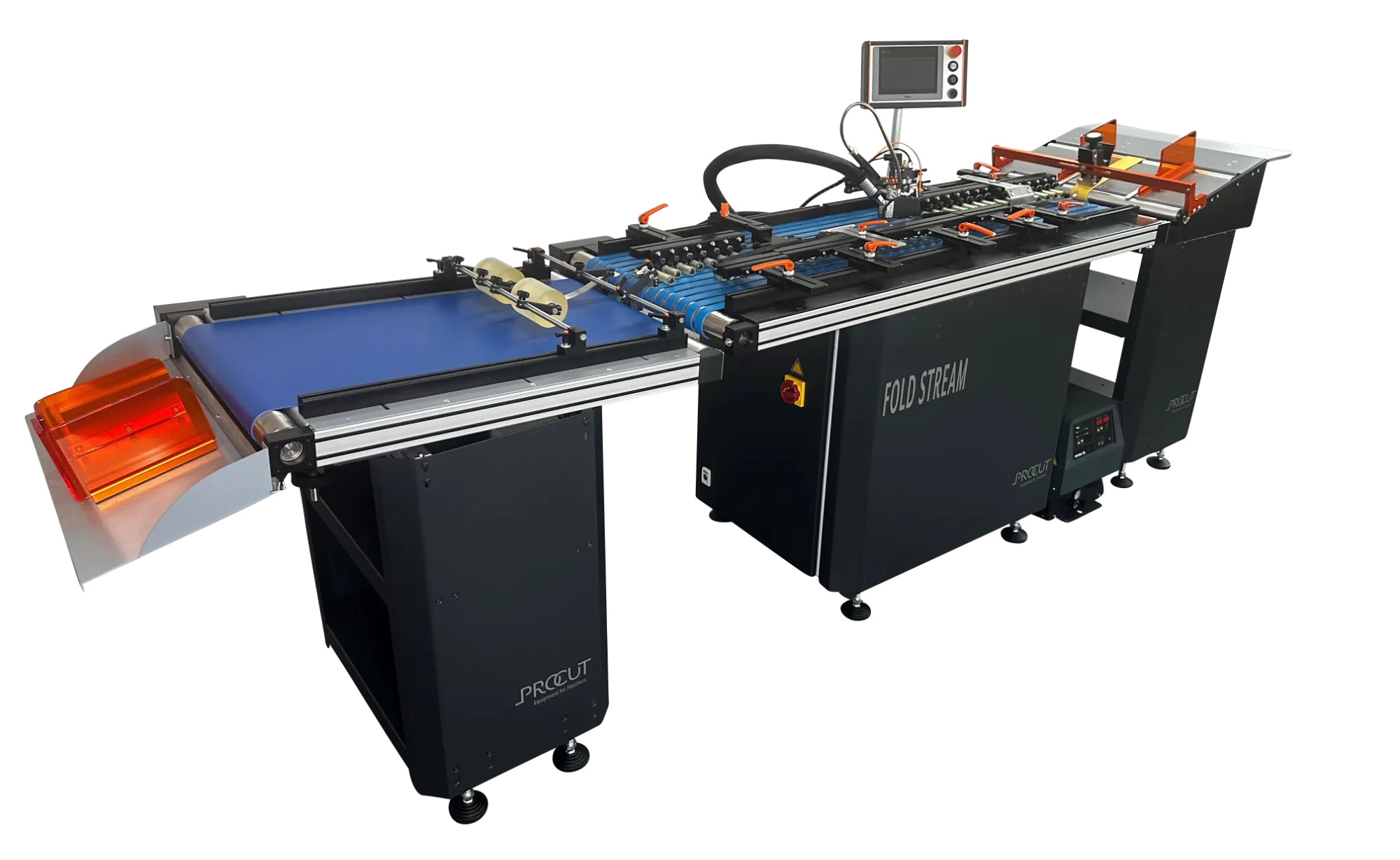

Fold Stream
次世代型の省スペース型 サックマシン
豊富なオプションに短時間でセットアップ可能な構造
Fold
Streamはマルチベルトコンセプトを採用し、多様な用途に合わせてパーツやオプションで対応可能な次世代型のフォルダグルアーです。
独自の設計でデジタル/オフセット印刷製品のどちらにもベルト交換不要で加工可能。
クイックリリース機構を備えたガイドツールにより、位置調整も容易に行えます。

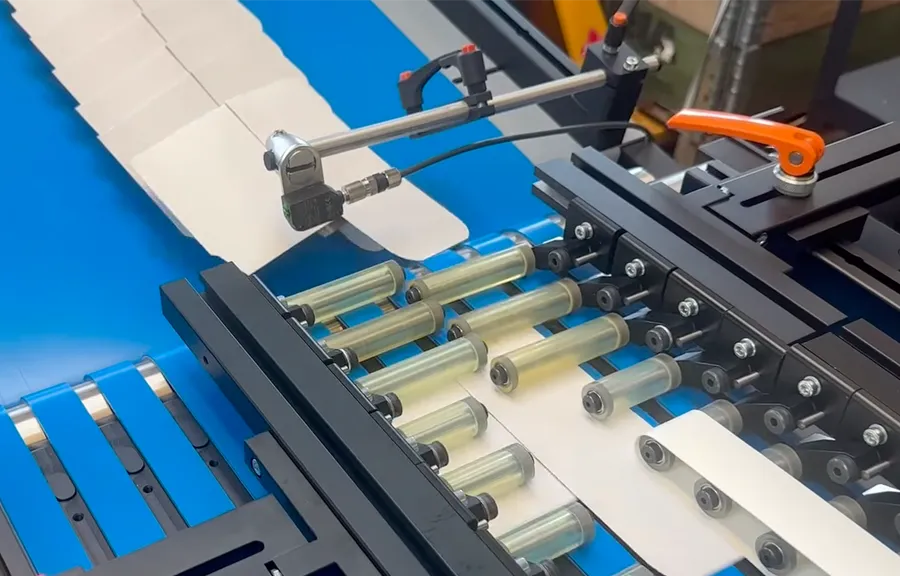

調整可能なバネ付きドライブローラーが、製品に対して最適で安定した圧力を維持します。
全てのガイド板で高さと角度の調整が可能で、フラップのスムーズな返しと高精度な折り加工を実現します。
さらに、直感的なタッチスクリーンの画面から機械速度や糊付け位置・長さを自在にコントロールできます。
Fold Streamの特長
オフセット印刷およびデジタル印刷製品向けの柔軟な処理
ツール不要の設定とジョブメモリによる素早いセットアップ

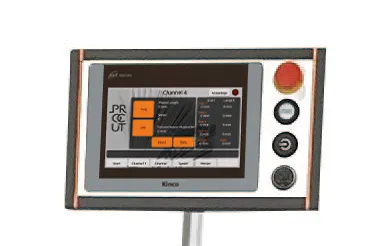

直感的なタッチスクリーン操作

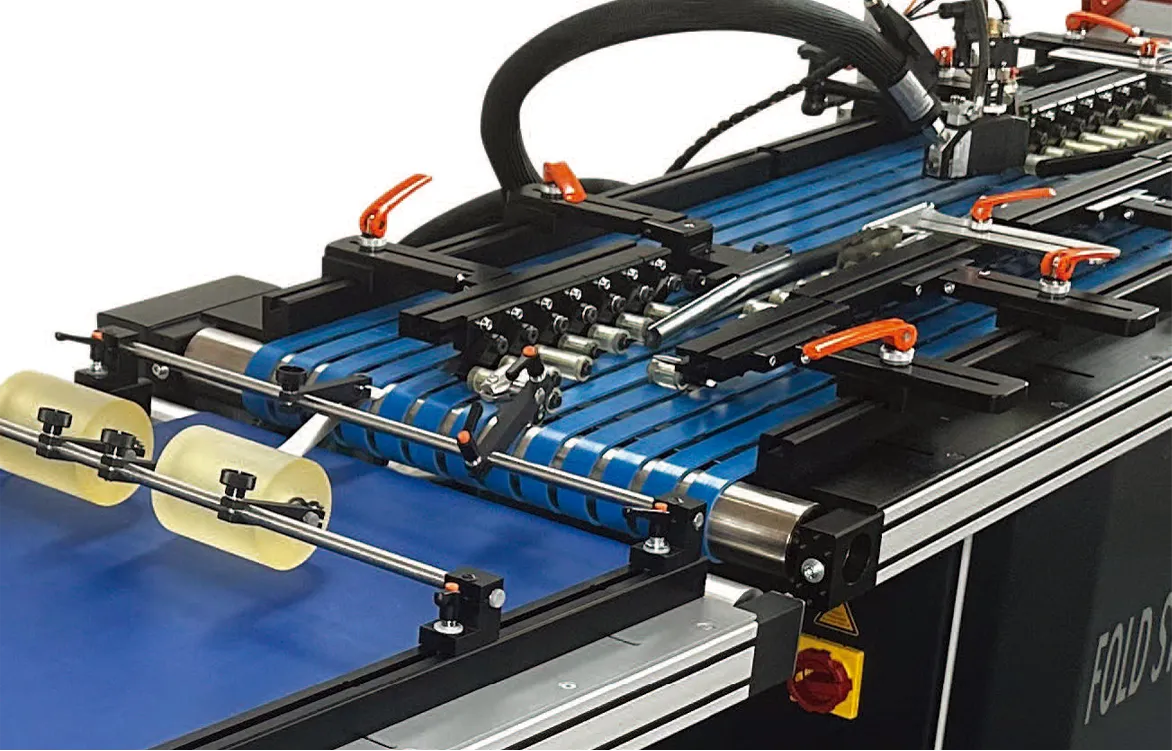

オプションユニットをモジュール的に拡張
Fold Streamは用途に合わせてオプションを追加可能です。
オプションの追加は導入後でも行えます。
掲載していないオプションも多数ございますので、詳しくは弊社営業までご相談ください。

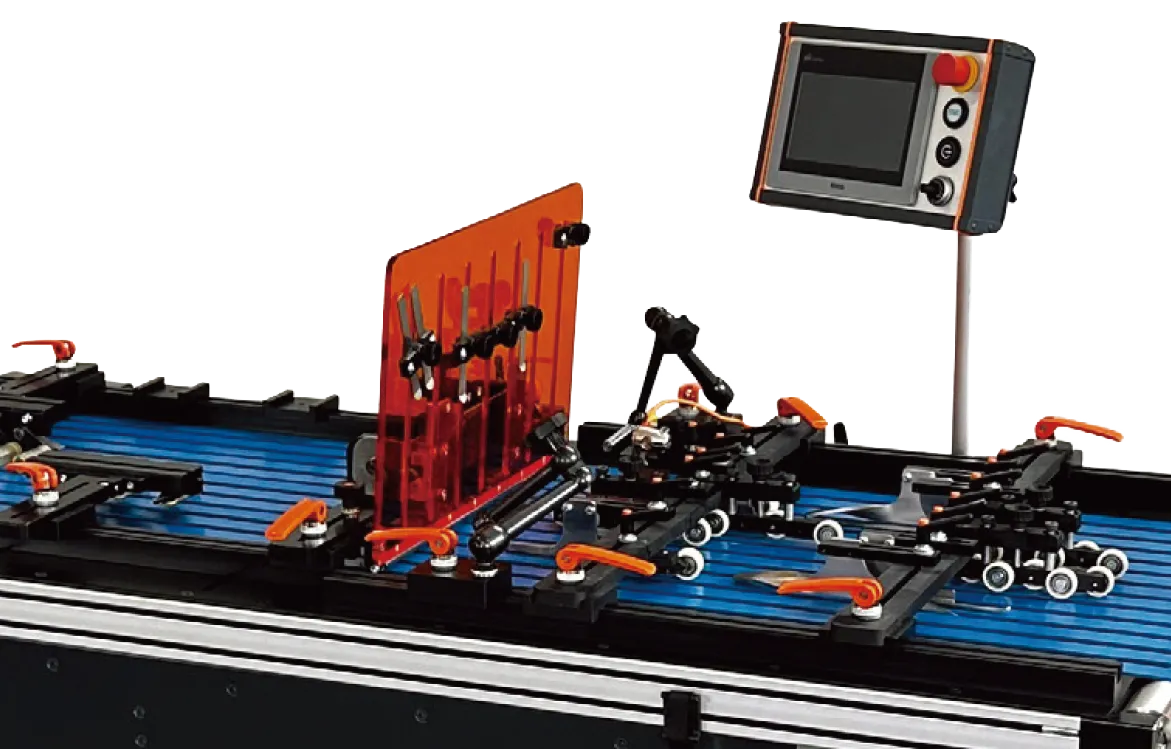

ティッパークロスプレート組立システム
エアブロー機能付き。フォルダーや折り加工に。

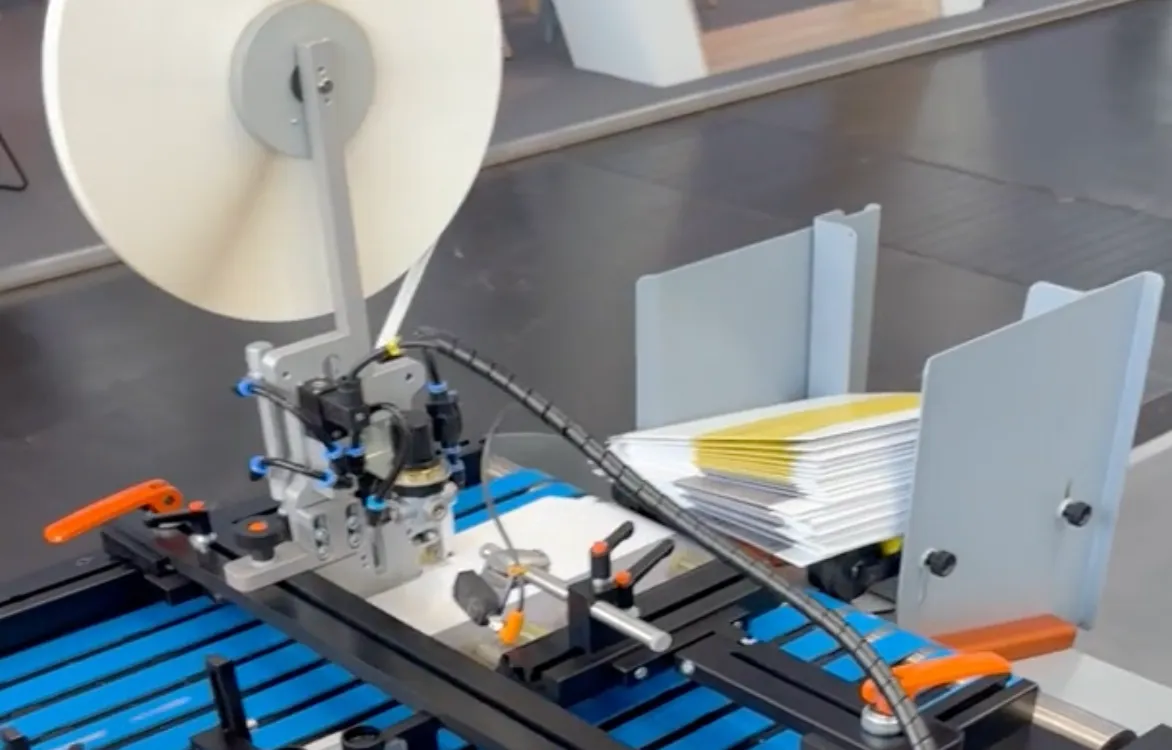

テープアプリケーター
テープ付き封筒など、後日剥離が必要な用途に対応。

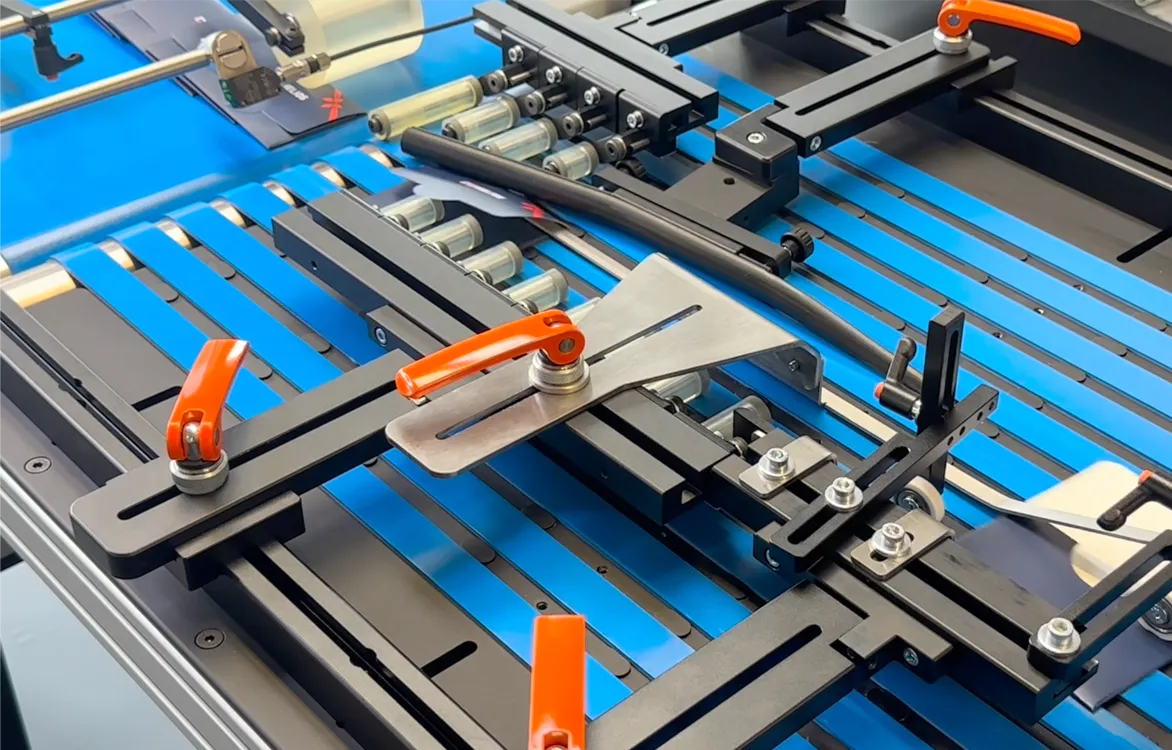

抑えガイド装置
T字状のスリーブ折り加工用パーツ。
大判折り加工用ガイド板
大判および薄紙用の折り加工用ガイド板。

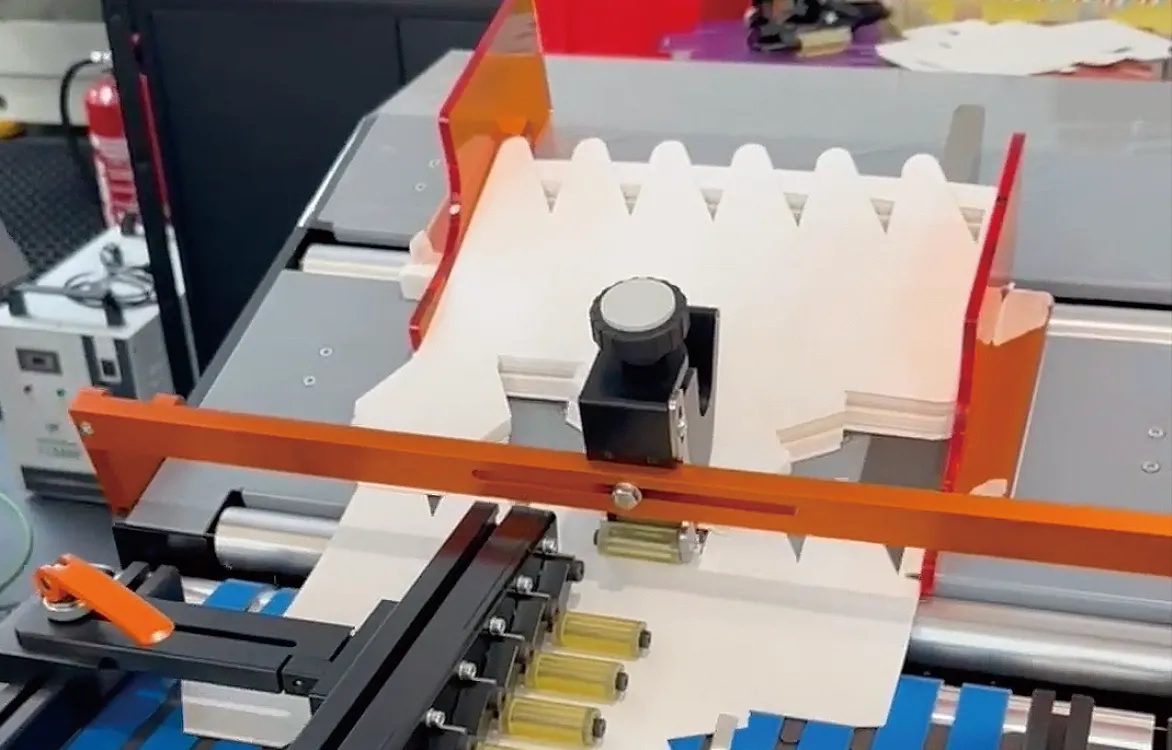

連続フィーダー
資材を連続で自動給紙・高摩擦ワイドベルトでズレを軽減

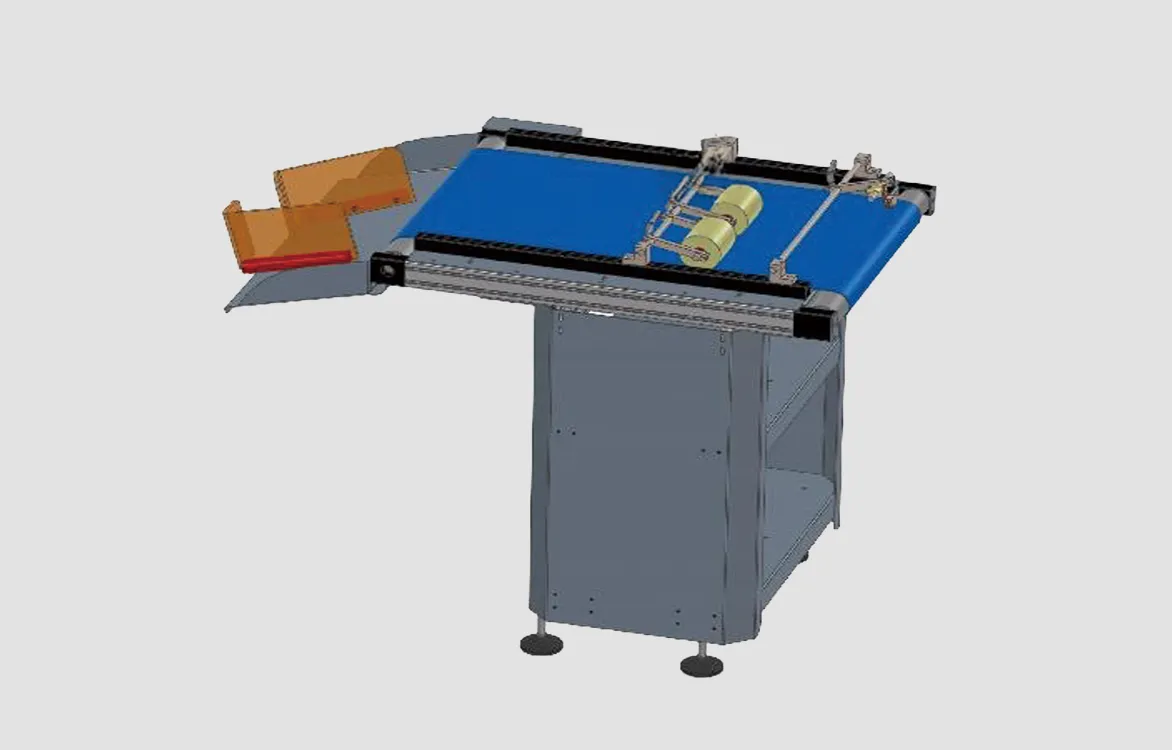

バッチカウンター付き搬送ユニット
2つのプレスローラー付きで加工後の製品を搬送・センサー付きで速度調整機能搭載
ホットメルトグルーガン
クリーニング・乾燥不要。必要な箇所にピンポイントに塗布。(2.4mホース・ノズル・3Dホルダー付き)

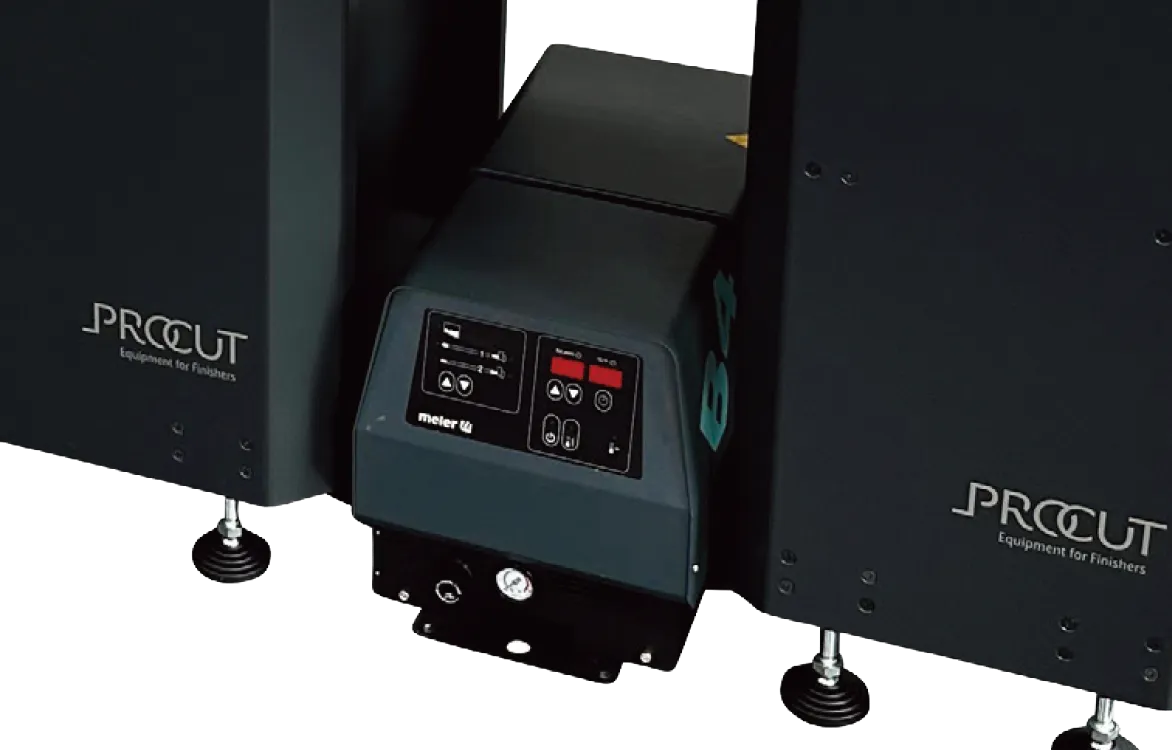

ホットメルトグルータンク(2口/4口)
4Lの容量とピストンポンプ方式で安定した塗布・吐出。
Fold Streamの加工事例
加工動画ギャラリー
パッケージ、仕切り付き箱、窓付き箱、六角形型の箱、キーカードホルダー、封筒、ピローボックス、プレゼンテーション、フォルダー、卓上POPなど多種多様な物・形状に対応可能。
※各画像をクリックすることで加工の様子を動画で視聴できます。

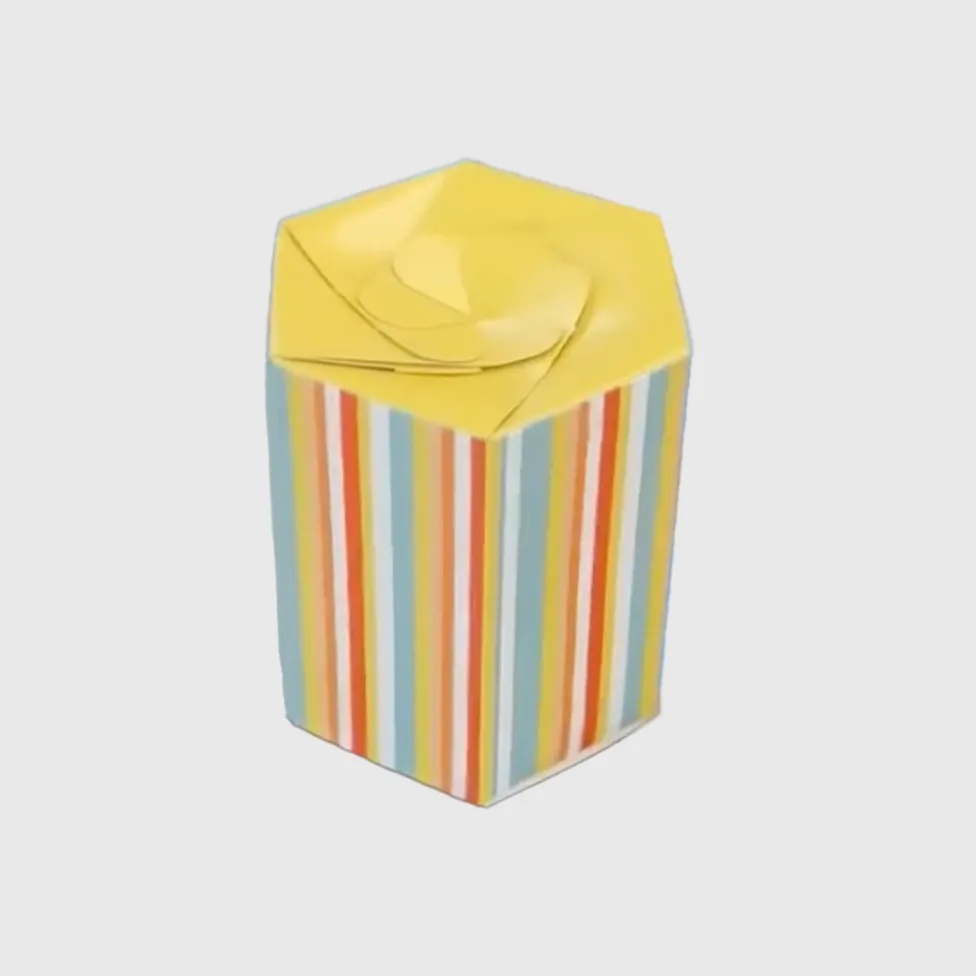

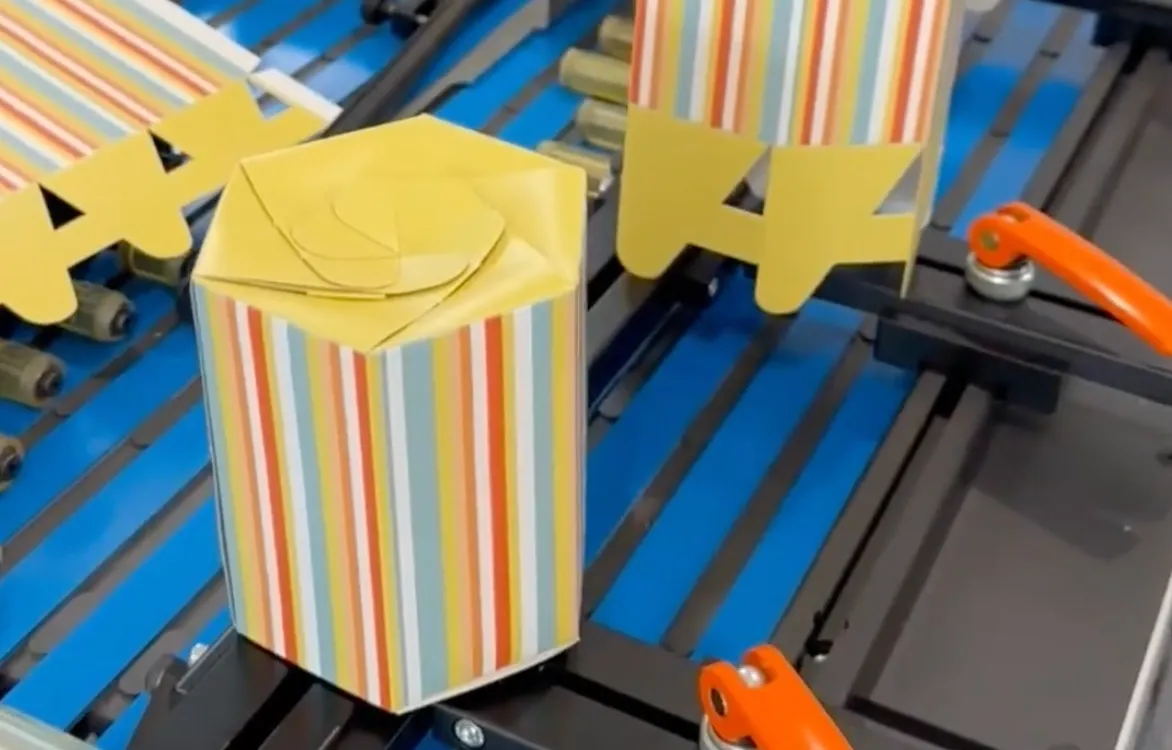

複雑形状の箱
封筒
ファイルケース
キーカードホルダー

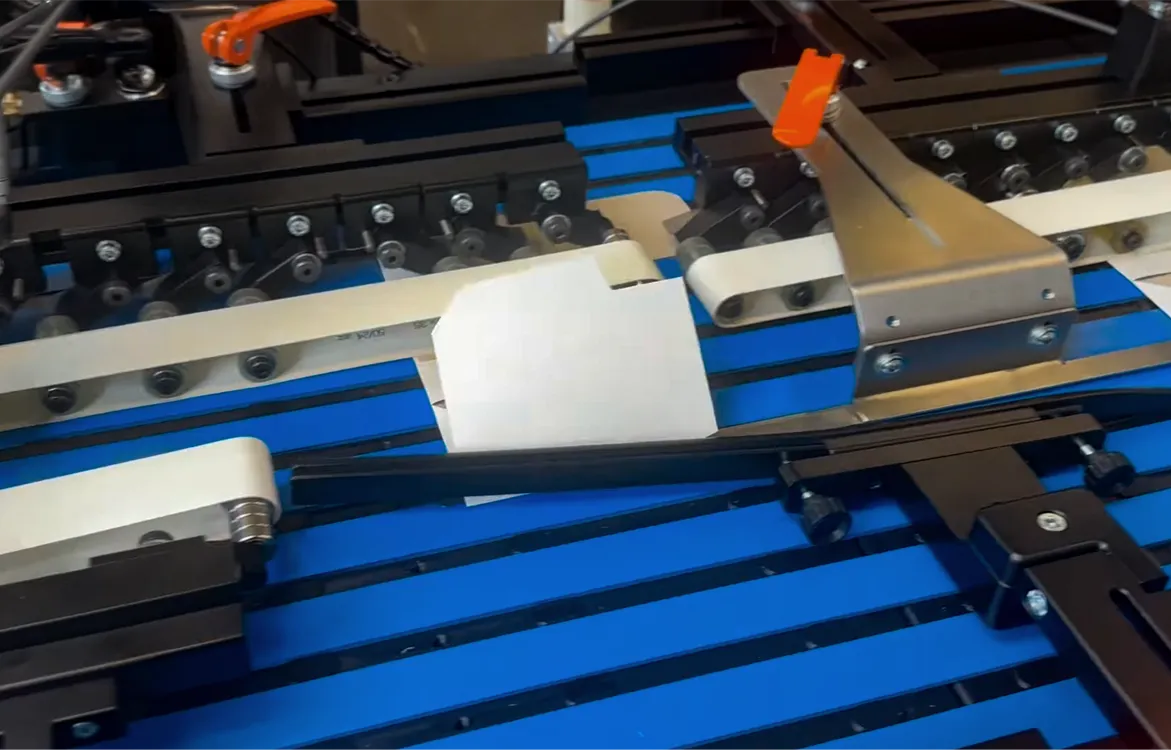

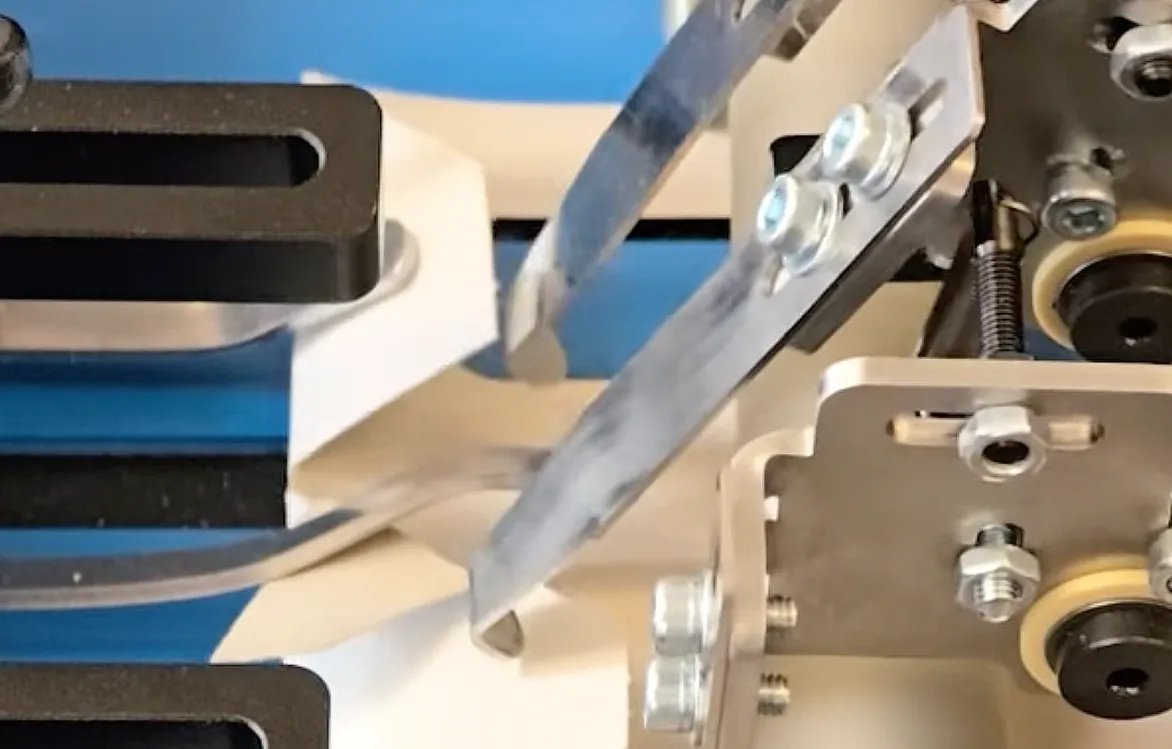

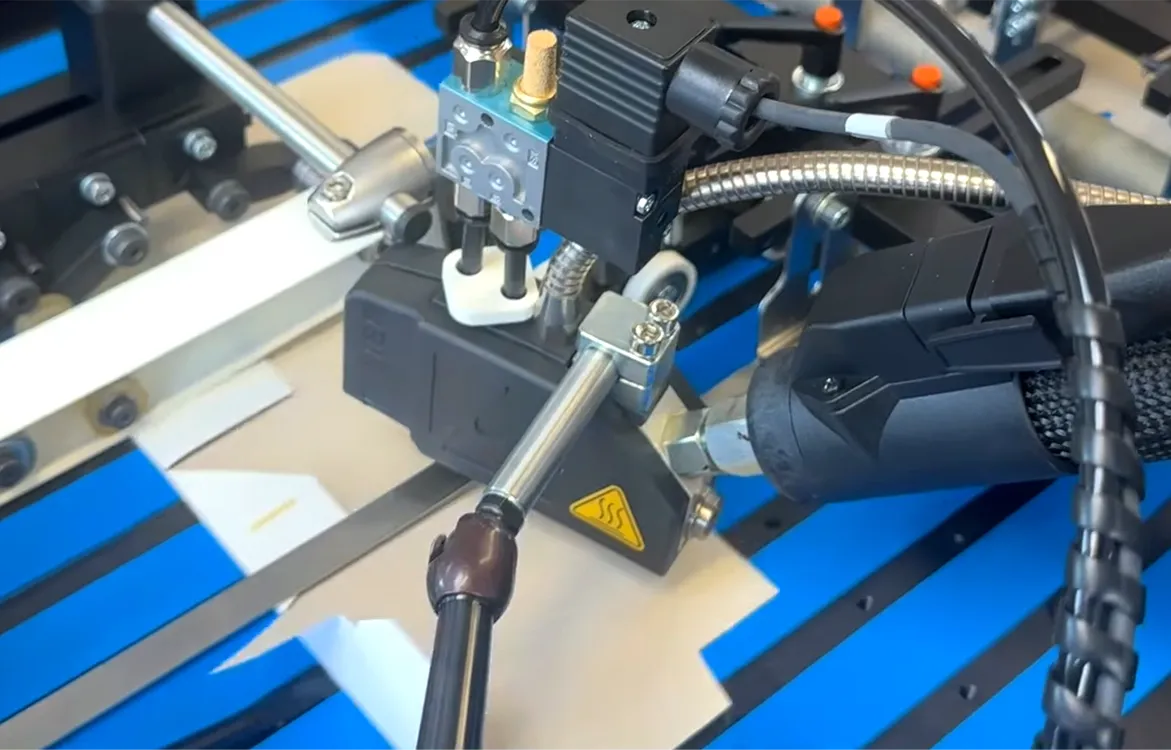

ワンタッチ箱にも対応
サイド貼りに加えワンタッチ箱の製造も可能

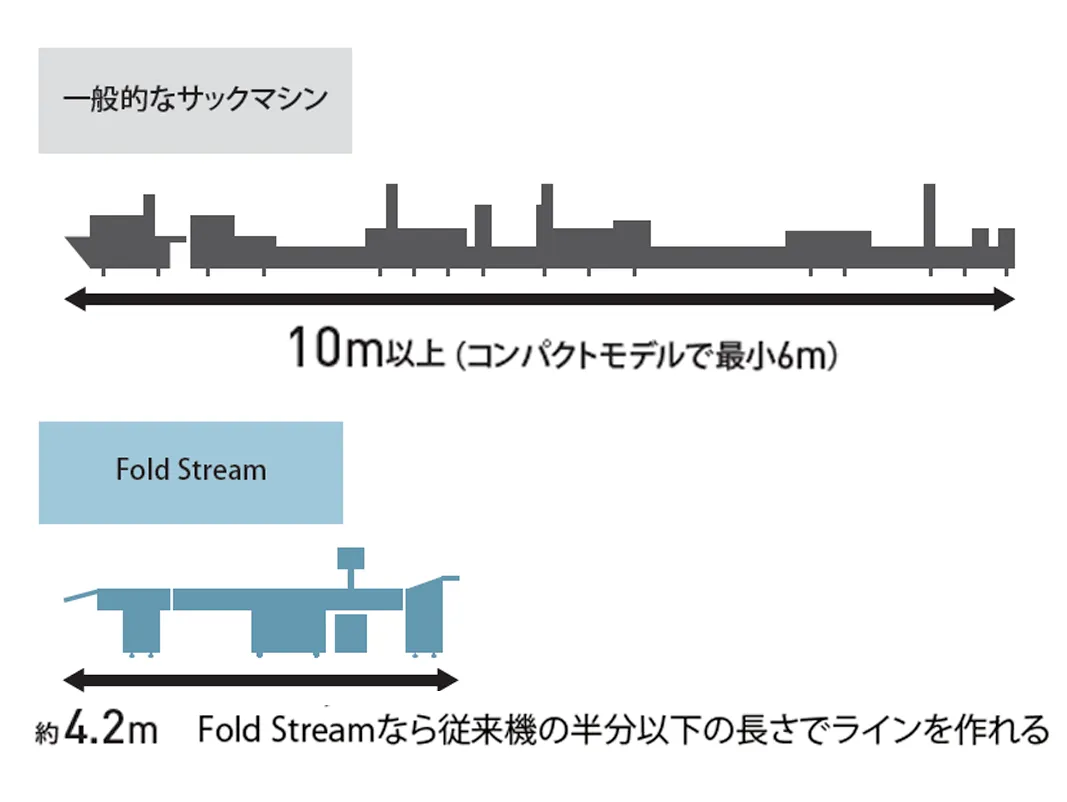

付加価値の高いワンタッチ箱を作るサックマシンは、逆折り加工や底糊など加工が複雑となるため、機械のセッティングも長時間。 機械の通しサイズも長くなります。Fold Streamならば、短時間・簡単な設定替えでワンタッチ製造に対応可能。機械サイズもわずか約4.2mです。
スペック表
| Fold Stream | ||
| 坪量 | 180~400g/m2 | |
| 加工速度 |
2~50m/min
（資材や製品の品質、生産条件によって異なる） |
|
| 最大資材幅 | 60~520mm | |
| 最大資材長さ | 60~450mm | |
| 電力消費量 | 3.5kW | |
| 電源 | 単相230V 50Hz/60Hz | |
| 空気圧 | 6bar 5L/min | |

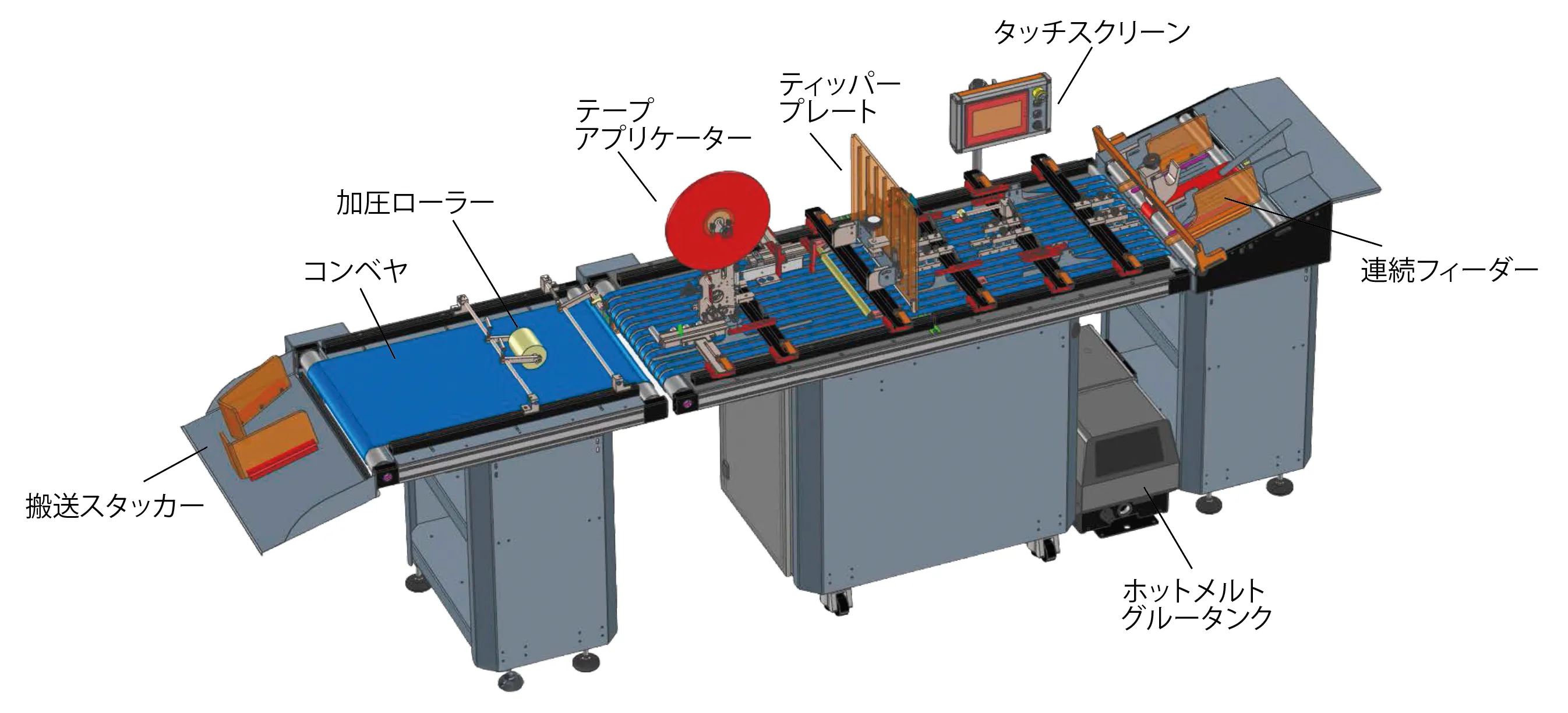

システム構成例
フィーダー+フォルダグルアー+スタッカー
※ 以下の構成は一例です。実際のシステム構成およびレイアウトはお客様のご要望により変更できます。
NS-X Compact PROとの連携

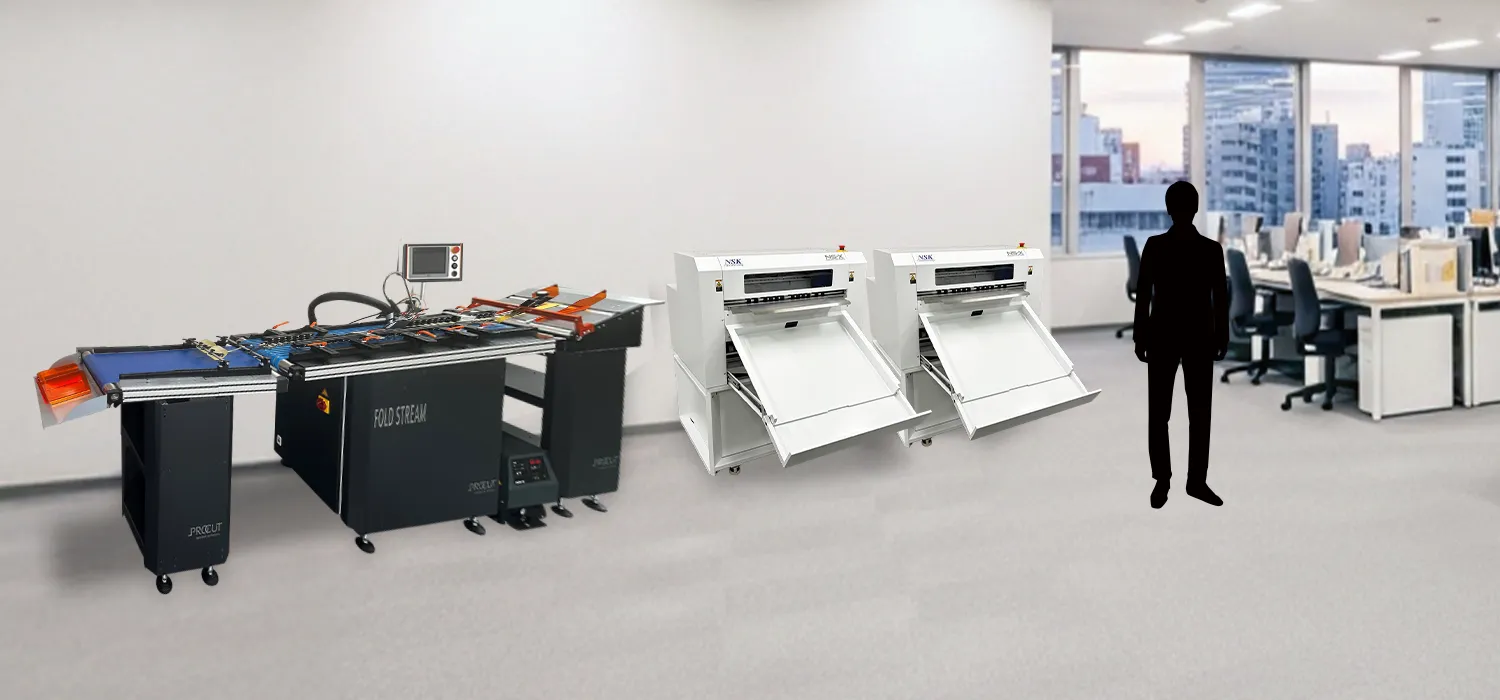

NS-X Compact PROとFold Streamの連携で実現、オンデマンド製函システム
ダイカット並みの罫線加工が可能なデジタルカット機の 「NS-X Compact PRO」 とジョブ替えが短時間で可能な次世代サックマシンの「Fold Stream」を組み合わせて、高付加価値のワンタッチ箱製造も含めた高品質のオンデマンドボックス製造ラインが少人数・省スペースで簡単に構築可能。
印刷紙器業界のNSKソリューション
NSKでは印刷紙器業界向けソリューションを数多く扱っています
NSKでは印刷紙器業界の業務情報の統合システムから各種製造工程の効率化・自動化・省力化をCAD/CAMのテクノロジーを使って進めています。
各工程のソリューションを連携させることで、高付加価値のパッケージを効率良く製造・情報管理できます。
どのようなソリューションと連携が可能か是非こちらからご覧ください。
