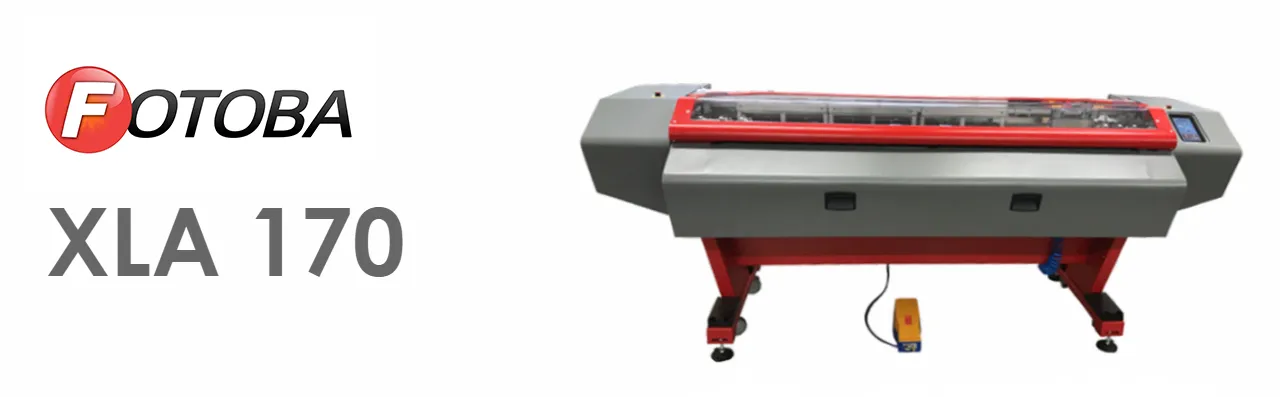

FOTOBA XLA 170
世界初の完全自動X/Y高速カッター
カットデータに合わせてブレードカッターの
ポジションがチェンジする高速フィニッシングカッター
FOTOBA XLA170は、業界水準を満たしたXLD170の機能を更に進化させたフィニッシングカッターです。
ロール資材の大判カット加工と、シート資材のカット加工機能を1つのマシンに搭載し、1台でロール、シート両方の資材をカットできる点は継承しました。
メディアに印刷されたバーコードを読み取り、垂直ブレードの位置を自動的に調整する機能が追加されました。ブレード位置変更の作業が不要となり、ランダムサイズの無人トリミングカットが可能になりました。
XLA 170の特徴
バーコードからカットデータを取得
XLA170にはメディアに印刷されたバーコードを読み取り、垂直ブレードの位置を自動的に調整する機能があります。
※キャンバスやテキスタイルなどの表面が粗い素材は、バーコード印刷品質の読み取りをテストする必要があります。
半永久的に使用可能な脱着式カット刃
自動研磨式のカット刃を搭載。最大1.0mmまでの厚みの資材に対しても、シャープな切れ味を発揮します。
カットデータに合わせて
自動でポジションチェンジするブレード
カッターは定型サイズも簡単にセットできるので、XLDの特徴はそのままに、より使いやすい操作性を実現しました。
ブレードは最大6個までセット可能です。購入後の取り付けは不可能な為、購入時に決定する必要があります。
ロールモードでのトリムカット
ロールモードでは、印刷の際に生じたトラッキング誤差や印刷のゆがみをFOTOBAマークを使って補正しながら、縦横を同時にトリムカットしていきます。
シートモードでのトリムカット
シートモードでは、FOTOBAマークを読み取り、横1方向に対してトリムカットを行います。
横軸カット後、資材を90度回転し、残りの2辺をカットして仕上げる仕様になります。
その他の特徴
・直感的な操作が可能なタッチパネル
・ロール、シートモードのワンタッチ切り替え
・XY方向の自動トラッキング補正
・刃物の自動研磨機能
・最大18m/分の加工速度
・精度 Xカット：±0.5mm Yカット：±0.1mm
XLAとXLDの比較動画
機械スペック
| XLA 170 | |
| ブレード数 | 6刃物装着可能 |
| 対応最大シート幅 | 1600 mm |
| 最小カットサイズ | 210×297mm |
| 最小ロール幅 | 550mm |
| 最大資材厚 | 1mm |
| スピード | 18m/min |
| 消費電力 | 350W/h |
| 機械サイズ | 2810×1060×1100mm | 対応RIP | Caldera / AVA |
サイン業界向けNSKソリューションのご紹介
他のソリューションとも連携が容易なFOTOBA
FOTOBAは前工程や後工程のソリューションと上手く連携させることで効率良く・人手をかけずに高速のオンデマンド生産が行える体制を作り、御社のスマートファクトリー化を後押しします。
どのようなソリューションと連携が可能か是非こちらからご覧ください。
