オートツールチェンジャー付きインテリジェンス面板作成システム

0.01mm単位の繊細な調整が求められる面板加工に大きなアドバンテージを持つNS-CREASE LINE 8ATC。 加工の正確性は元より「精度検査装置」としての測定カメラ機能が追加されました。 これにより加工後の測定結果をお客様に提出することができ、顧客からの新たな信頼を勝ち取ることも可能です。

CREASE LINE 10ATC

オートツールチェンジャー機能を搭載した面板作成システムです。 8本のツールを搭載して、用途に合わせて自動でツールを持ち変えて面板加工を行います。

ツール交換が全自動で行われるため、ツール交換の手間が全く必要なく、 作業時間・効率をアップします。また抜木型の刃をカメラで計測し、抜木型が仕様通りの精度を出しているかを測定する検査機能も搭載しています。

面板加工と抜木型精度検査の両方こなすことができるハイエンド加工機です。



・ツール交換自動化
・簡単な操作性により誰でも操作可能
・生産コスト・生産時間の短縮化
・Z軸制御における罫線深さの安定化
・駆動方式は全てボールスクリューなので精度と速度を向上
・スチール面板作成(オプション)

エンボス、箔押し用 真鍮型も加工可能。面板以外の加工にも対応

罫線溝の測定の様子

刃幅の測定の様子

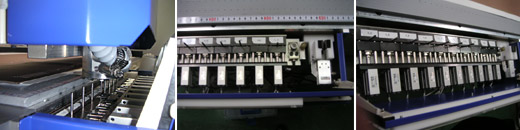

ATC自動ツールチェンジャー

ツールを自動にて選択し、ツールの高さを確認。手間のかかるツール交換を自動化します。
・8本ツールソケット
・ツール交換時の手間を最小限に
・操作性の向上



各種機能解説

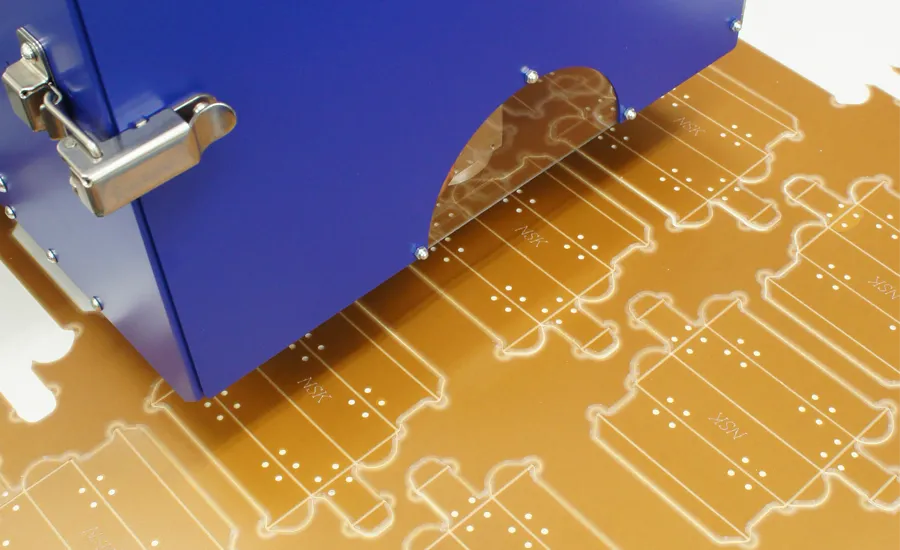

Z軸制御

加工資材上面から測定し、ツールの突き出し量を制御。
また、加工資材に応じてZ軸制御を行うため、上面からの深さを一定に加工します。 これにより罫線の深さが安定します。

Z軸制御

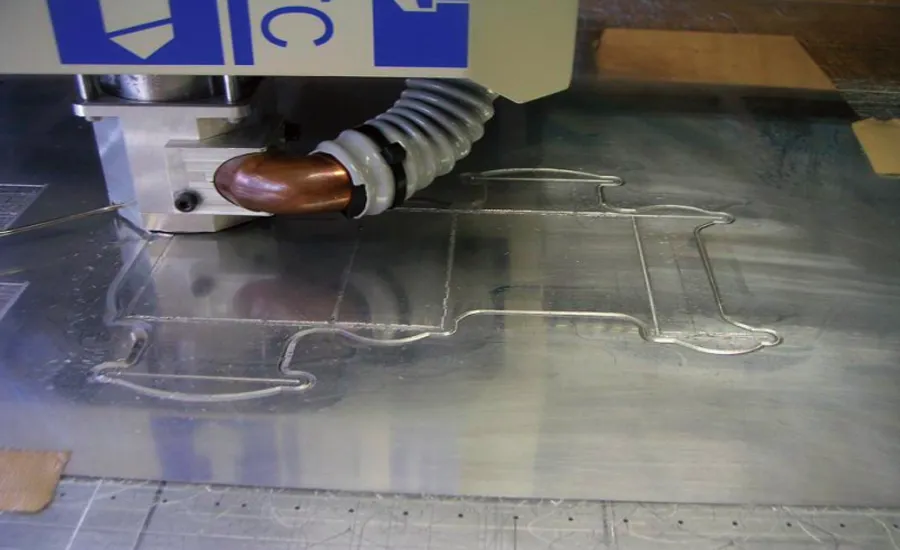

スチール加工

オプションのオイルミスト制御を取り付けることで、スチール面板加工が行えるほか、スチール・アルミ・真鍮などの加工も行えます。

スチール加工



駆動部

駆動部にボールスクリューを使用しています。ボールスクリューを回転させるのではなく、ベアリング部を回転させることで安定した動作を確保しています。

駆動部



CREASE LINE 8ATC スペック表

機種名 CREASE LINE 8ATC
駆動方法 ACサーボモーター・ボールスクリュー
ミーリングサイズ ※ご相談下さい
スピンドル回転数 1000~50000回転/分
反復精度 ±0.01mm
最大積載重量 10kg
使用電源 三相 AC200V ・1.8kW
モデル 小型面板機 面板機
ストローク(X,Y,Z) 1000×800×25mm 1000×1270×10mm
加工領域(X,Y,Z) 1000×700×10mm 1000×1200×10mm
機械本体サイズ W1510×D1650×H1320 W1990×D1650×H1320
全体重量 500kg 650kg
対応フォーマット DXF / HPGL / NC code(G Code) files
使用環境 20℃~25℃(測定機能搭載時は20℃~22℃)
湿度60%以下(結露しない事)

※カスタマイズ対応可能



CREASE LINE 8ATC 寸法図

小型面板機

面板機
