IntelligentBox - オンデマンド型製函機

IntelligentBoxについてのお問い合わせボタン

Home > 製品情報 > IntelligentBox - オンデマンド製函機

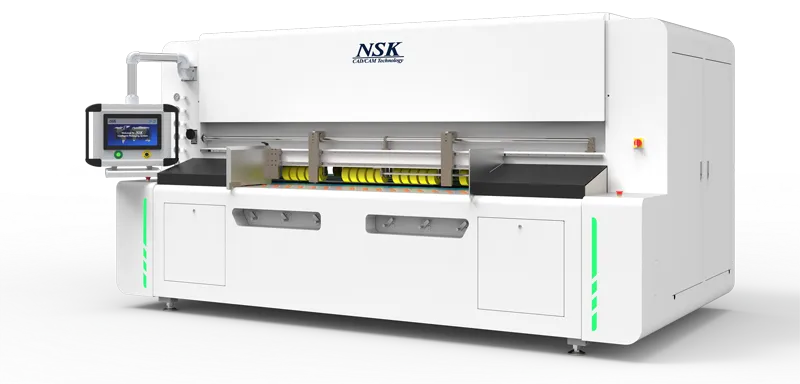

IB-3000HDのメインビジュアル

IB-3000HDで変わるワークフロー

IB -3000HDのワークフロー

従来工程では複数の機械・工程を経て最短でも1分の時間がかかっていた作業も、 「IB-3000HD」であれば給紙部に資材を積み重ねて置くだけ。 15秒※で仕上がります。

また工程が少ないため、機械を触ることも減り作業者の方への負担・安全性にも優れています。



Intelligent Box IB3000HD IB-3000HD 固有機能

1)縦方向の段潰し

IntelligentBox IB3000HD

縦方向の切断箇所に対して、段潰しの加工を行うことができます。ライナーの割れを防ぎます。

2)段違い罫線加工

IntelligentBox IB3000HD

従来のスロッター機では不可能だった、逃げを考慮に入れた箇所に罫線を入れることができます。 逃げ幅は機械が自動で設定します。



3)刃物の自動研磨

IntelligentBox IB3000HD

刃物の回転時に刃先を自動で研磨。シャープな切れ味を長時間維持することができます。

4)強化段ボール加工

IntelligentBox IB3000HD

最大15mm厚の強化段ボールにカット・罫線加工が可能。





IntelligentBoxのメインビジュアル

IntelligentBoxは、段ボールパッケージにおけるカット・罫線加工を1パスで行う製函機です。

タッチパネル式の操作用コンソールを搭載し、そこから製造するパッケージの形状とサイズを入力するだけで パッケージを作成することができる簡潔な操作性を実現。家具やe-コマースロジスティクスなど、小ロット・多品 種・短納期への要求が高いマーケットに対して最適なソリューションです。

IntelligentBoxの概要

IntelligentBox

IntelligentBox 主な機能

・リードエッジフィーダーによる安定した資材送り
・横方向へのスロッティングと罫線入れ
・縦方向へのスリッティングと罫線入れ
・抜木型装着による手かけ穴加工
・丸刃によるシート長の調整断裁



IntelligentBox

IntelligentBox 標準ハードウェア構成

・横方向カッティングナイフ
・横方向スロッティングナイフ(2ヶ所搭載)
・横方向罫線ツール
・縦方向カッティングナイフ(4ヶ所搭載)
・縦方向罫線ツール(4ヶ所搭載)
・トムソンセットモジュール(1ヶ所搭載)



IntelligentBoxの紹介動画

IntelligentBoxの特長

IntelligentBox

シートフィーディング

2mm~10mm厚の段ボールシートを20~最大50枚セット可能。反りに強く安定した給紙を実現するリードエッジフィーダーを搭載。



IntelligentBox

横方向スロッティング&罫線

全長500mm、厚さ7mmのスロッティングナイフを2つ搭載。
強化段ボール用の10mm、16mm厚を選択することもできます。



IntelligentBox

縦方向スリッティング&罫線

4つのカッティングナイフにはサーボモーターが搭載され、加工時にはナイフが自転。 シャープでフラットな切断面を長期間維持することができます。
罫線ローラーも4つ搭載。



IntelligentBox

横方向カッティング

クロスカットツールにも自転用サーボモーターが搭載されており、シャープな切断面を実現。 シートの不要部分切除用のセパレータを別途用意する必要はありません。



IntelligentBox

抜き木型によるダイカット

手掛け穴の加工には抜木型をセットして対応可能。
130×90mmまでの木型をセットできます。



タッチパネル式の作図オペレーション

作図の指示にはグラフィカルなタッチパネル方式のインターフェースを採用。 従来のプリスロ機と比較して大幅な作業性の向上を実現。箱の形状選択とサイズの入力だけで、 加工に必要なツールの段取りが自動で完了。
段取りも1分ほどで完了するため、 小ロット対応で頻繁に段取り替えが発生するような状況においても時間ロスの少ない運用が可能です。

IntelligentBox



50を超える形状パターンに対応

IntelligentBox

FEFCOの200、300、400番台を中心とした、50種類以上の形状パターンを標準搭載。 抜木型を使った穴あけ加工にも対応。標準搭載以外のオリジナル形状への対応もカスタマイズで対応可能です。

IntelligentBox

Intelligent Box ラインナップ

【New Model】
IB-1800:高機能コンパクトモデル

Intelligent Box IB1800

幅1.8mまで対応可能。カットツール・罫線ツールを増やすことで、段違い罫線加工なども可能になり 作成可能な箱形状が大幅に増えたコンパクト高機能モデル。

【New Model】
IB-3000HD:強化段対応モデル

Intelligent Box IB3000HD

幅3.0mまでの加工が可能。刃物と罫線ツールを強化して、強化段シートの加工が可能になったハイパワー機種。 段違い罫線の加工も可能。

IB3000HDについてさらに詳しく見る

【従来モデル】
IB-2500 / IB-2508:2.5m幅対応モデル

Intelligent Box IB2500

2.5mまでの段ボールシートのカット・罫線入れが可能なベースグレードモデル。

【New Model】
IB-3000Pro:3.0m幅対応モデル

Intelligent Box IB3000Pro

3.0mまでの段ボールシートのカット・罫線入れが可能なワイドモデル。段違い罫線やラインカッターの自動研磨機能など便利機能が付属しています。

Intelligent Box IB1800 コンパクト高性能モデル:IB-1800 固有機能

1)6本のカット・罫線ツール

IntelligentBox IB1800

従来モデルでは4セットだった、縦方向のツールを6セット搭載。加工できる箱形状の数もアップしました。

2)段違い罫線加工

IntelligentBox IB1800

従来のスロッター機では不可能だった、逃げを考慮に入れた箇所に罫線を入れることができます。 逃げ幅は機械が自動で設定します。

IntelligentBox機械スペック

モデル IntelligentBox
IB-2500 / IB-2508 IB-1800Mini IB-2500Pro IB-3000Pro IB-3000HD
段ボール種類 一般段ボール 一般段ボール
強化段ボール
シート厚み 2mm~10mm 2mm~12mm 2mm~16mm
資材最大重量 1200g/㎡ 1500g/㎡ 2400g/㎡
最大通し寸法 幅2500mm×
長さ制限なし
幅1800mm×
長さ制限なし
幅2500mm×
長さ制限なし
幅3000mm×長さ制限なし
最小通し寸法 幅200mm×
長さ650mm
幅140mm×
長さ600mm
幅200mm×
長さ650mm
幅300mm×長さ660mm
段潰しコマ(縦) - - - - 4
罫線コマ 本数 4 6 4 4 4
最小寄せ幅 75mm(標準)
20m(オプション)
20mm
(資材押さえ治具装着の場合25mm)
30mm 30mm 5mm
コマ向き変更 オプション
段違い罫線 ×
ラインカッター 数量 4 6 4 4 4
最小間隔 75mm 20mm
(資材押さえ治具装着の場合25mm)
36mm 36mm 36mm
刃向き変更 ×
研磨機構 × ×
クロスカッター 数量 1 1 1 1 1
昇降機能 × × × ×
糊代潰し × ×
ツール配置独立モータ ×
排紙補助ローラー オプション ×
(印刷機構併用不可)

(印刷機構併用不可)

(印刷機構併用不可)
フレキソ印刷機構 オプション × オプション オプション オプション
消費電力 380V±10%、Max8kW 380V±10%、Max7kW 380V±10%、Max8kW 380V±10%、Max10kW 380V±10%、Max10kW
機械サイズ(W×L×H) 3610mm×2050mm
×2090mm
2500mm×1500mm
×2030mm
3610mm×2050mm
×2090mm
3820mm×2060mm
×1970mm
3820mm×2060mm
×1970mm
機械重量 約3300kg 約1848kg 約3400kg 約4400kg 約4500kg

●[コマ向き変更][刃向き変更]について

カッターや駒が従来のツールの取付位置の真下ではなく左右に寄った位置になっているモノのことです。 取付の向きを変更することでツール同士の間隔よりも近い位置に罫線位置やカット位置を設定したり、 加工領域ギリギリの位置に設定することが可能になります。



IB3000HD・pro寸法図

IntelligentBox



IB1800寸法図

IntelligentBox



IB2500寸法図

IntelligentBox



ロボットソリューションとIntelligentBoxの連携

人手が必要となる給紙・排紙部分にロボットアームを導入することで、完全自動のカット処理を無人化(24時間稼働)することが可能です。 動画で実施している工程は、印刷機で印刷を終えてパレタイズされた段ボールシートを反転搬送してカッティングマシンの給紙ゾーンに置く作業です。


他のソリューションとも連携が容易なIntelligentBox

IntelligentBoxは給紙・排紙にロボットアームとの連携。前工程や後工程のソリューションと上手く連携させることで 効率良く・人手をかけずに高速のオンデマンド生産が行える体制を作れる。御社のスマートファクトリー化を後押しする商品です。

どのようなソリューションと連携が可能か是非こちらからご覧ください。

段ボール業界のNSKソリューションの紹介はこちら
段ボール業務統合管理システム
