Kongsberg C Series

洗練されたマシンスペックとオペレーション

生産性に徹底的にこだわったマシン

Kongsberg Cシリーズは生産機として運用するために設計されたカッティングマシンです。その最大の特徴は、ワイドフォーマットプリントと呼ばれる印刷のサイズに完全に対応したワークサイズです。 3200mmというどのサイズラインナップでもカバーすることにより、現在資材製品として存在しているほぼ全てのメディアサイズに対応可能になりました。

Kongsberg Cは従来の加工機と比較して、2倍以上の生産性を実現しています。それは加工スピードの飛躍的な向上だけではなく、ツールのセッティングや加工時の段取り、連続稼働時間、稼働中のメンテナンス性などを含む、全ての工程において生産性を挙げるための改善を行ったKongsbergだからこそ、実現できた数値です。

これまでのハイエンド機に搭載されていたツールユニット方式をCにも搭載。高速なツールセットが可能に。

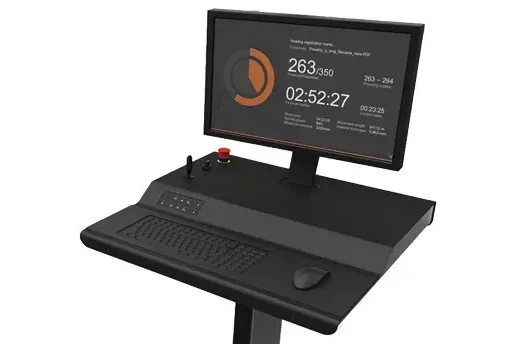

KongsbergCのさらに洗練されたオペレーションコンソールで操作性が格段にアップ

さらに洗礼されたオペレーションコンソール
更にソフトも新しく開発されたものを搭載し、操作性が一段とアップ。

Kongsberg Cシリーズのツール構成

Kongsberg Cには3カ所のポジションがあり、自由な組み合わせでツールをセットできます。
20を超えるツールラインナップから、加工用途に合わせたツールを対応するポジションにセットアップすることで抜群の汎用性を持たせることが可能です。

１ヘビーデューティーツール
　　ポジション

大車輪罫線・ミーリング・Vカットなどの、パワーを要する特殊加工を行うツールをセットするポジション。

２ファストツールポジション

バイブレーションカット・押切カット・ハーフカットなどの標準的なナイフカットを行うツールをセットするポジション。

３インサートポジション

ペン書き・ドリル穴あけなどを行う軽加工を行うツールをセットするポジション。

４ファストツールアダプター

ヘビーデューティーツールポジションにファストツールポジション用のツールを取付可能にするアタッチメントオプション。
2種類のナイフカットをツール交換無しで行うために使用。

ツールポジション対応表

ツールポジション	１	１＋４	２	３
HDツールユニット	○
デュアルHDツールユニット	○
バリアングルユニット	○
ハイパワーミーリングユニット	○
フォームカッティングユニット	○
ファストツールアダプター４	○
高周波バイブラカットツール ※	○		○
コルスピードツール		○	○
バイブラカットツール		○	○
ハイフォースナイフツール		○	○
RMナイフツール		○	○
サリグラフィーナイフツール		○	○
ロタカットツール		○	○
プレスカットツール ※			○
点字ツール ※			○
ドリルツールインサート				○
ボールペンインサート				○
サインペンインサート				○

※ファストツールアダプター（４）での装着は非対応　

Kongsberg Cシリーズの代表的な特長

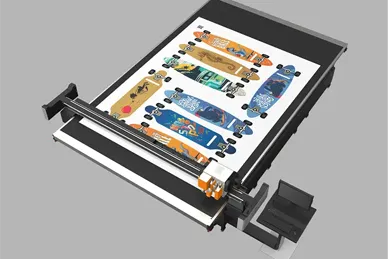

印刷トレンドにあわせたワークエリア

最大3210×4800mmのワークエリアを持つCならば、大判のメディアにも余裕を持って対応。オプションテーブルでコンベヤタイプにして連続生産体制の構築も可能です。

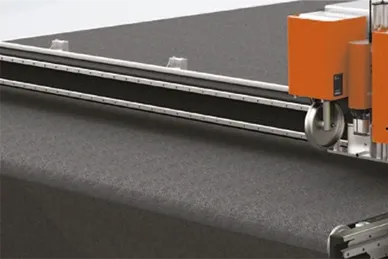

アーム稼動部に複合カーボンを採用

Cシリーズの名前の由来ともなった複合カーボン製のアーム。これにより高い剛性と軽量化を実現し、高い負荷の掛かる資材でも高速・高精度に加工します。
もちろん24時間連続稼動を想定しているので、連続稼動における信頼性も問題ありません。

ロール/シートフィーダーユニット

テーブルの後方にロール資材をセットするためのフィーダーを装着可能。シート・ロールメディアそれぞれに対応したフィーダーがあり、連続化交代制を構築できます。
対応ロール幅は最大で3300mmです。

素早い交換が可能なツールユニット

素早いツール交換を実現した先進的なツールユニットシステム。加工資材に合わせてツールを自由に組み合わせてセットできます。

多彩なツールをラインナップ

Kongsbergシリーズのこれまでのノウハウを集大成させた多彩なツールをラインナップ。
カット、罫線、Vカット、3kWミーリングなど、あらゆる業界の加工ニーズに答えることが可能です。

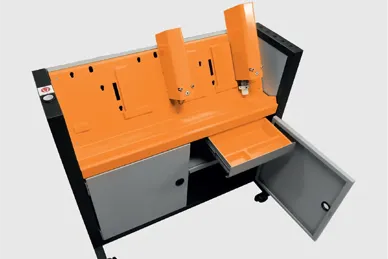

専用ツールキャビネット

キャスター付きのツールキャビネット。2つのHDユニット、4つのファストユニットを収納する専用スペースと、下段には工具や刃物、各種ツールアダプタを収納する棚があります。

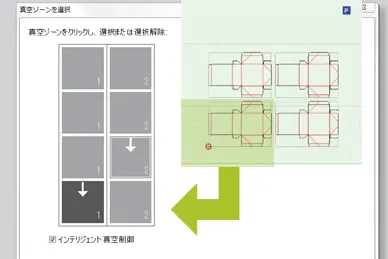

複数の領域に分かれたバキュームセクション

バキュームを効かせる領域を設定できるバキュームセクションを搭載。小さい資材サイズでもゾーンバキュームで効率よく吸着させることができます。
インテリジェント真空制御により、図面のサイズと位置に基づき、バキュームを効かせる領域を自動制御できます。

i -camera 　オートレジストレーションシステム

i-cameraレジストレーションとは、専用マークやボードエッジをカメラで読み取り、加工の位置合わせを行う自動見当カメラオプションです。
連続生産モードではフィーダーシステムと連携して資材の送り出しとカットジョブ数の管理も行い、各ジョブ毎の見当合わせも全て自動で行う、フルオート型のレジストレーションシステムです。

・印刷の歪みに追随する全方位補正

i-cameraでは印刷時に発生した資材の歪み・伸縮による繊細なサイズ変化をとらえ、カットデータ自体を印刷の歪みに合わせる完全補正が行えます。

・裏面加工時の位置合わせも可能

シートのエッジとカットマークを使い、裏面加工デモ位置合わせが可能。裏面キリが基本となる段ボール系印刷の位置合わせ作業を格段に簡略化します。

・フィーダーと連携した省力化体制

フィーダーシステムと連携し、資材のロード・位置合わせ・加工・排紙を自動で行うオートメーション生産システムが構築できます。

Kongsberg C Edge

Xシリーズで好評だったエントリーグレードの「Edge」モデルがCシリーズにも追加となり、より無駄のない初期導入が可能になりました。 Edgeモデルでも、アップグレードという形でグレードを後から上げることも可能で、同じ機械でありながら機械スペックをステップアップ可能になっています。

加工速度に制限をかけたCシリーズのエントリーモデル

機体・ツール・オプション・精度などは全て通常のCシリーズと同じです。加工速度のみ通常のCシリーズよりも遅いものになりますが、アップグレードの追加投資で簡単に通常のCシリーズの速度に上げることができます。

初期導入時にはエントリーモデルのEdgeで投資抑えておき、事業が軌道に乗って拡大してきた段階で、生産性向上を図るためにアップグレードさせることができる。ビジネスの成長に合わせた追加投資が可能なモデルになります。

Kongsberg C Edge性能
最高速度：75m/分 　(C Series：100m/分)
最大加速度：1G 　　(C Series：1.75G)

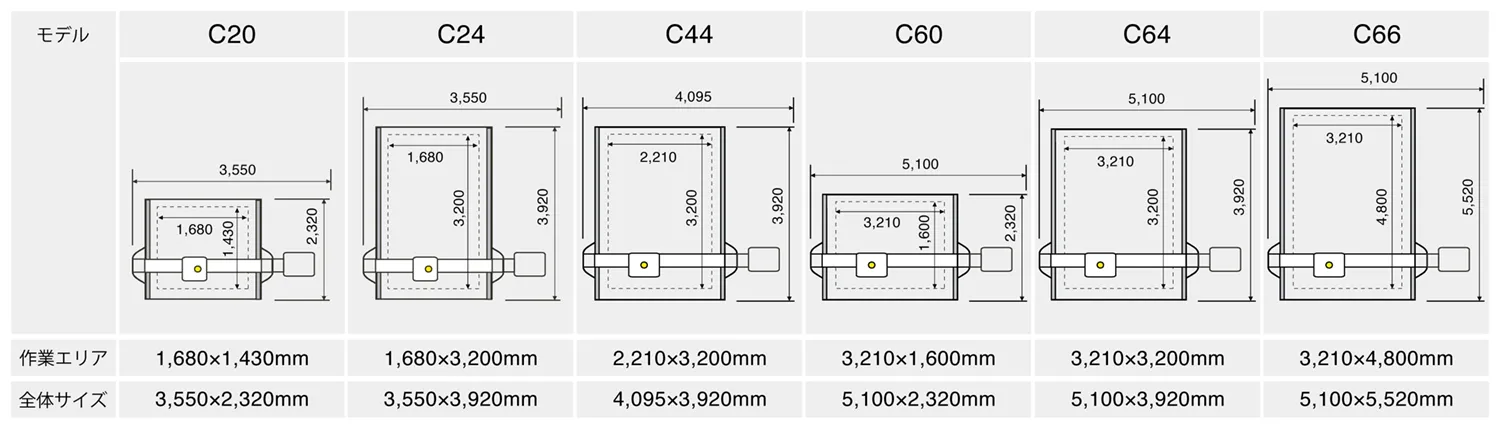

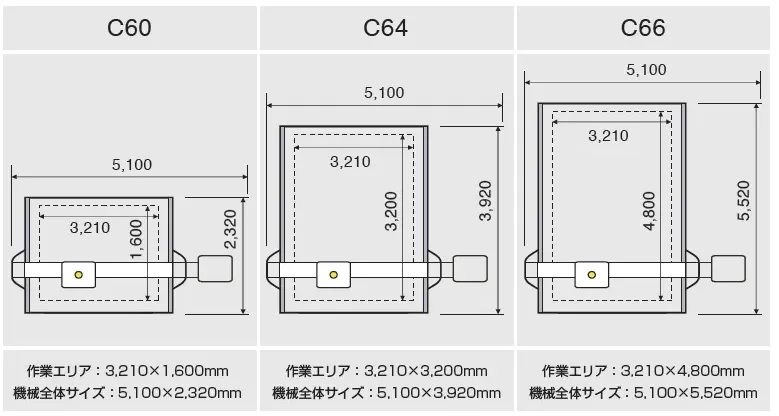

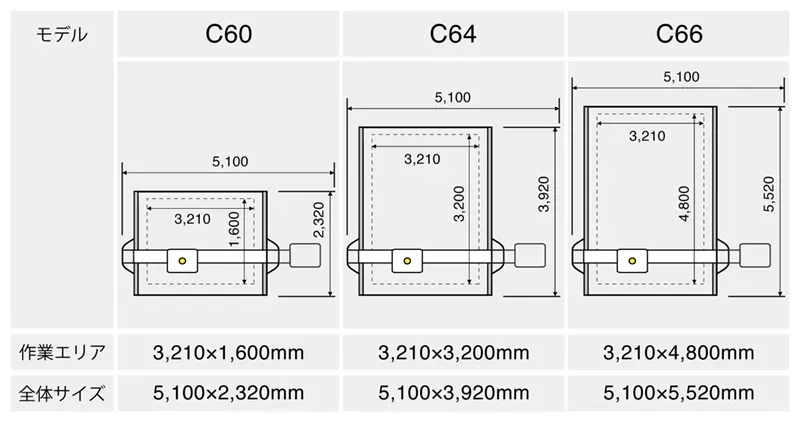

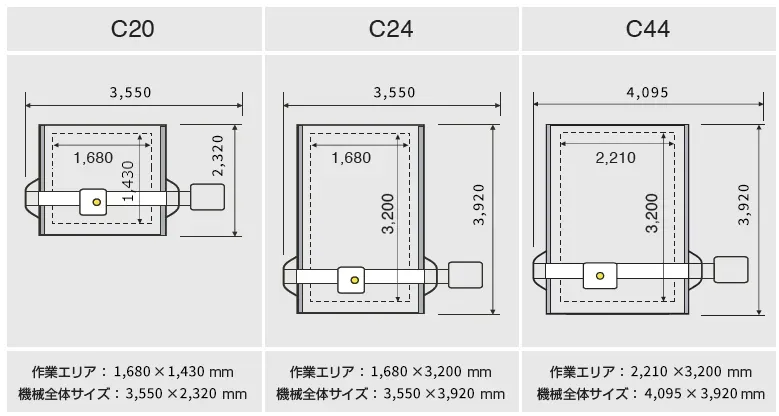

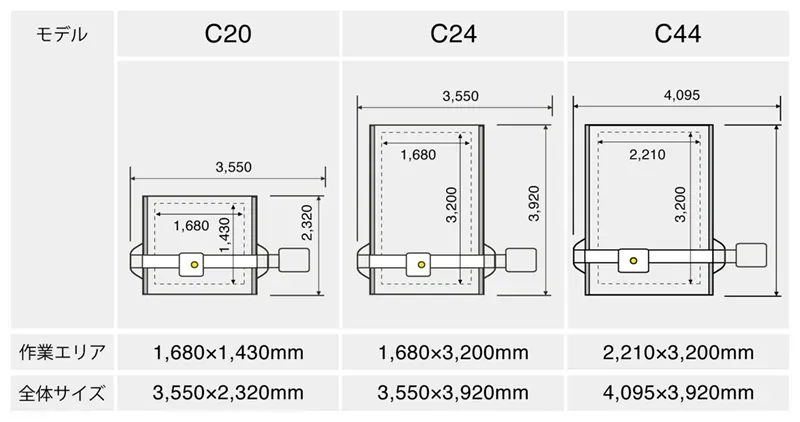

Kongsberg C Series テーブル表

KongsbergCシリーズでは、使用用途・業務形態に合わせてテーブルスタイルとサイズを選択できます。
3つのスタイルと5パターンの豊富なサイズラインナップにより、資材に合わせた高い精度を実現します。

Kongsberg C Series スペック表

Kongsberg Cシリーズ
モデル	C20	C24	C44	C60	C64	C66
作業エリア	1,680 × 1,430mm	1,680 × 3,200mm	2,210 × 3,200mm	3,210 × 1,600mm	3,210 × 3,200mm	3,210 × 4,800mm
最大資材サイズコンベヤ未装着時	1,740 × 1,900mm	1,740 × 3,700mm	2,270 × 3,700mm	3,330 × 2,125mm	3,330 × 3,730mm	3,330 × 5,330mm
最大資材サイズコンベヤ装着時	1,680 × 1,900mm	1,680 × 3,700mm	2,210 × 3,700mm	3,210 × 2,125mm	3,210 × 3,730mm	3,210 × 5,330mm
機械全体サイズワークステーション込	3,550 × 2,320mm	3,550 × 3,920mm	4,095 × 3,920mm	5,100 × 2,320mm	5,100 × 3,920mm	5,100 × 5,520mm
機械重量	775kg	1,010kg	1,280kg	1,010kg	1,945kg	2,715kg
位置精度	±200μm		±300μm	±350μm
反復精度	±50μm		±60μm
最大速度	100m/min
最大加速度 *	1.72G		1.65G	1.57G
最大資材加工厚 *	50mm
トラバースクリアランス	70mm(マットなし)
バキュームセクション数	4	8		4	8
利用可能ツール	・HD/デュアルHDユニット　⇒罫線ゴマ、Vノッチナイフ、HDナイフ、ミシン目罫線ゴマ、ナイフブレード、罫線ブレード・フォームカッティングユニット・バリアングルツール・ハイパワー/ハイスピードミーリングツール・バイブラカットナイフツール・ハイフォースナイフツール・リジッドマテリアルナイフツール・ドリルツール・プレスカットツール・ペンプロッティングツール・コルスピードツール・ロタカットツール・サリグラフィーツール

Kongsberg Cシリーズ
モデル	C20	C24	C44
作業エリア	1,680 × 1,430mm	1,680 × 3,200mm	2,210 × 3,200mm
最大資材サイズコンベヤ未装着時	1,740 × 1,900mm	1,740 × 3,700mm	2,270 × 3,700mm
最大資材サイズコンベヤ装着時	1,680 × 1,900mm	1,680 × 3,700mm	2,210 × 3,700mm
機械全体サイズワークステーション込	3,550 × 2,320mm	3,550 × 3,920mm	4,095 × 3,920mm
機械重量	775kg	1,010kg	1,280kg
位置精度	±200μm		±300μm
反復精度	±50μm		±60μm
最大速度	100m/min
最大加速度 *	1.72G		1.65G
最大資材加工厚 *	50mm
トラバースクリアランス	70mm(マットなし)
バキュームセクション数	4	8
利用可能ツール	・HD/デュアルHDユニット　⇒罫線ゴマ、Vノッチナイフ、HDナイフ、ミシン目罫線ゴマ、ナイフブレード、罫線ブレード・フォームカッティングユニット・バリアングルツール・ハイパワー/ハイスピードミーリングツール・バイブラカットナイフツール・ハイフォースナイフツール・リジッドマテリアルナイフツール・ドリルツール・プレスカットツール・ペンプロッティングツール・コルスピードツール・ロタカットツール・サリグラフィーツール

Kongsberg Cシリーズ
モデル	C60	C64	C66
作業エリア	3,210 × 1,600mm	3,210 × 3,200mm	3,210 × 4,800mm
最大資材サイズコンベヤ未装着時	3,330 × 2,125mm	3,330 × 3,730mm	3,330 × 5,330mm
最大資材サイズコンベヤ装着時	3,210 × 2,125mm	3,210 × 3,730mm	3,210 × 5,330mm
機械全体サイズワークステーション込	5,100 × 2,320mm	5,100 × 3,920mm	5,100 × 5,520mm
機械重量	1,010kg	1,945kg	2,715kg
位置精度	±350μm
反復精度	±60μm
最大速度	100m/min
最大加速度 *	1.57G
最大資材加工厚 *	50mm
トラバースクリアランス	70mm(マットなし)
バキュームセクション数	4	8
利用可能ツール	・HD/デュアルHDユニット　⇒罫線ゴマ、Vノッチナイフ、HDナイフ、ミシン目罫線ゴマ、ナイフブレード、罫線ブレード・フォームカッティングユニット・バリアングルツール・ハイパワー/ハイスピードミーリングツール・バイブラカットナイフツール・ハイフォースナイフツール・リジッドマテリアルナイフツール・ドリルツール・プレスカットツール・ペンプロッティングツール・コルスピードツール・ロタカットツール・サリグラフィーツール

∗ 最大資材加工厚は装着しているツールによって変動します。

∗ 速度・加速度を除いて Kongsberg C Edge もスペックは同じです。

Kongsberg C Edge （最大速度：75m/min　最大加速度：1G）

Kongsberg Cシリーズで加工可能な資材

加工可能資材は紙・PP/PETなどのパッケージ全般から段ボール・リボードなどの紙製什器全般、積層段ボール・プラ段などの重量包装資材全般・シールラベルなどの高精細カット、更には硬質で厚みのあるフォーム材・ゴム・ウッドパネルやアクリル板など、KongsbergCシリーズはどのような資材にも対応できます。

※ オレンジのタイトルがついているものは加工時の動画が見れます。

※ 一覧に無い資材に対しては加工テストを実施します。詳しくはお問い合わせください
