Kongsberg Xシリーズ
資材・加工用途に合わせて選べるヘッド

Home > 製品情報 > Kongsberg 製品一覧 > Xシリーズヘッド一覧

Kongsberg_Xシリーズ

Kongsberg Xテーブルヘッド一覧

KongsbergX_フレキシヘッド  KongsbergX_パワーヘッド  KongsbergX_フォームヘッド  KongsbergX_マルチカットハイパワーヘッド

Kongsberg Xシリーズの最大の特長である交換式のヘッド。資材、加工用途に合わせて4種類のヘッドを使い分けることの出来るこの仕様が、Kongsbergシリーズ最高の汎用性を実現しています。

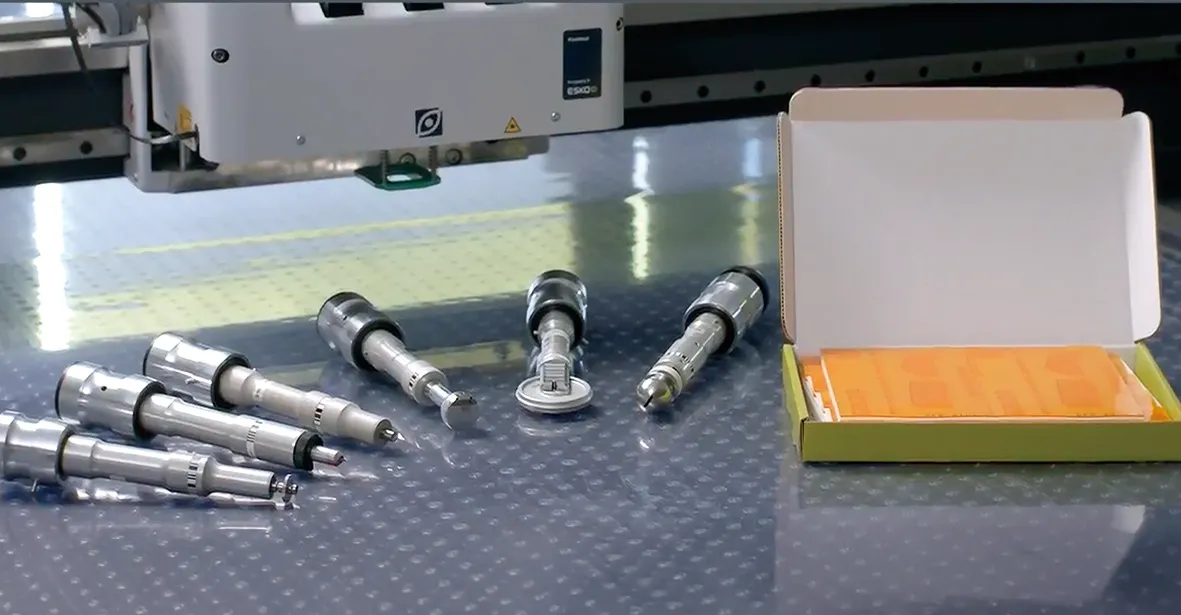

Kongsberg Xシリーズのツールラインナップについてはこちら

フレキシヘッド FLEXI HEAD

KongsbergX_フレキシヘッド

カットに適した素材

  • 段ボール ( A ・ B ・ E ・ F ・ AB )
  • 板紙
  • フィルム
  • フィルタ
  • 不織布
  • シールラベル

3本のツールを同時装着できる汎用型多目的ヘッド

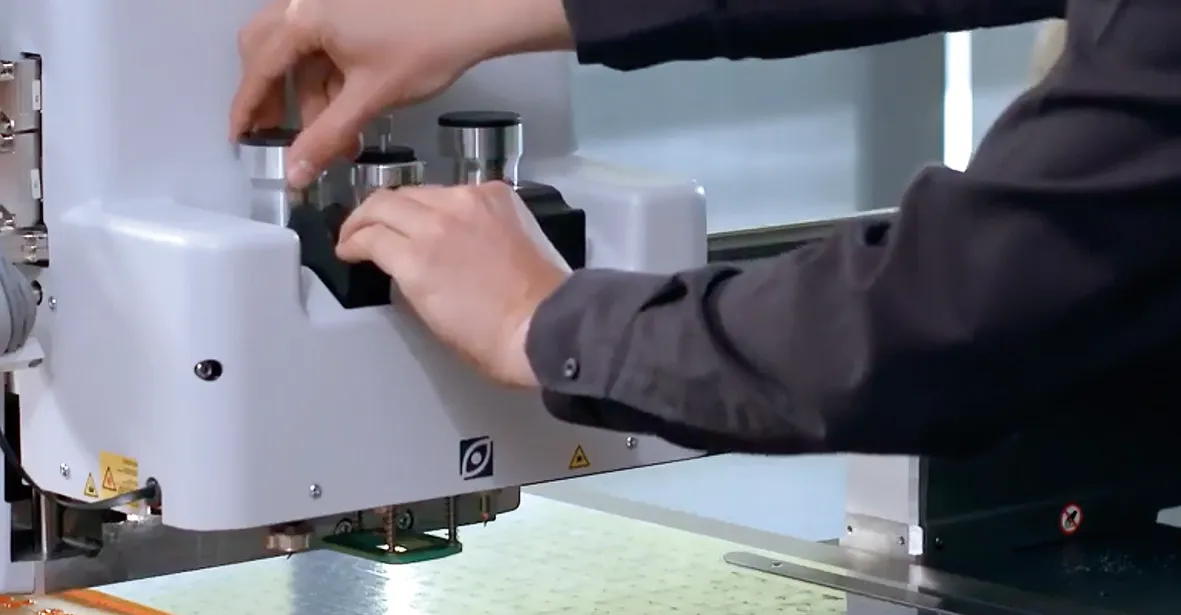

スタンダードツール交換ホルダーを3つ備え、カット、罫線、 ペン書きなどのツールを自由に組み合わせて3本運用できる汎用性を持ったヘッドです。
後述のi-CUTカメラオプションを追加で搭載することができます。

kongsbergX_フレキシヘッド

自由にツールをセットできる3つのツールホルダーにより、様々な加工用途に汎用的に対応できるヘッドです。



kongsbergX_i-cutLayouti-CUT Layoutについて→





パワーヘッドPOWER HEAD

KongsbergX_パワーヘッド

スリッター並みの罫線加工が可能なハード資材加工用ヘッド

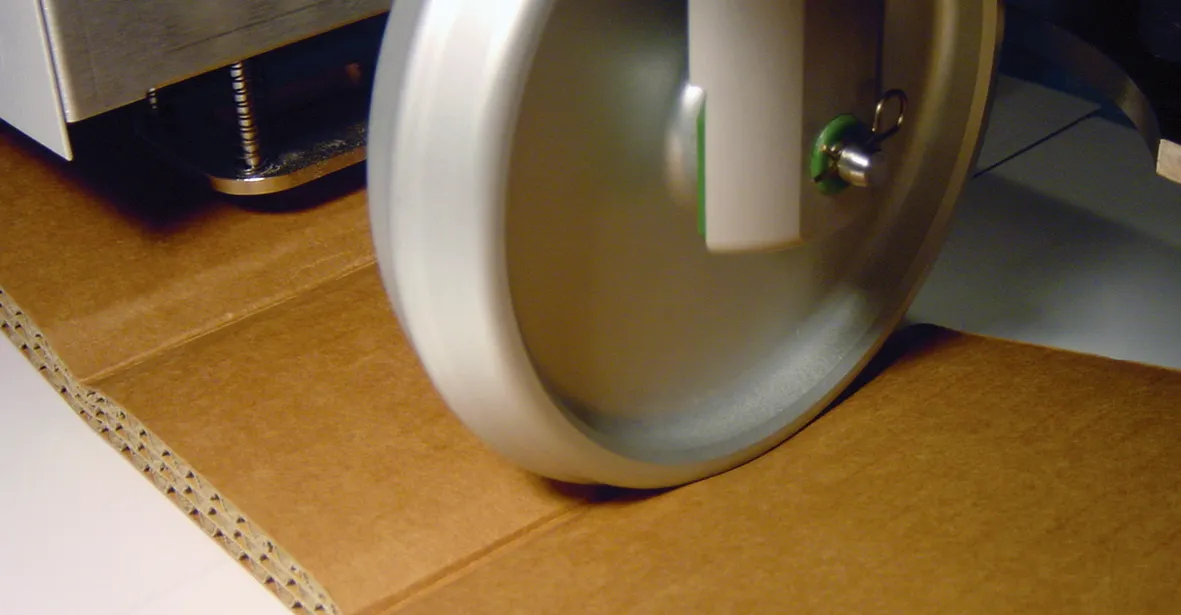

最大500Nの罫線圧を掛けることができ、ハニカムや強化段ボール、Re-boardなどの紙系ハード資材の高速カットや、大車輪駒を使った強力な罫線、Vカットなどの特殊罫線加工も行うことができるパワフルなヘッドです。
後述のi-CUTカメラオプションを追加で搭載することができます。 大車輪罫線駒やVカットツールを搭載でき、ハードな資材への加工を最も得意とするヘッドです。

KongsbergX_パワーヘッド カットに適した素材
  • ・プラ段(カット・罫線)
  • ・段ボール(A・B・E・F・AA・AB)
  • ・3層強化段ボール
     (カット・Vカット・罫線)



kongsbergX_i-cutLayouti-CUT Layoutについて→

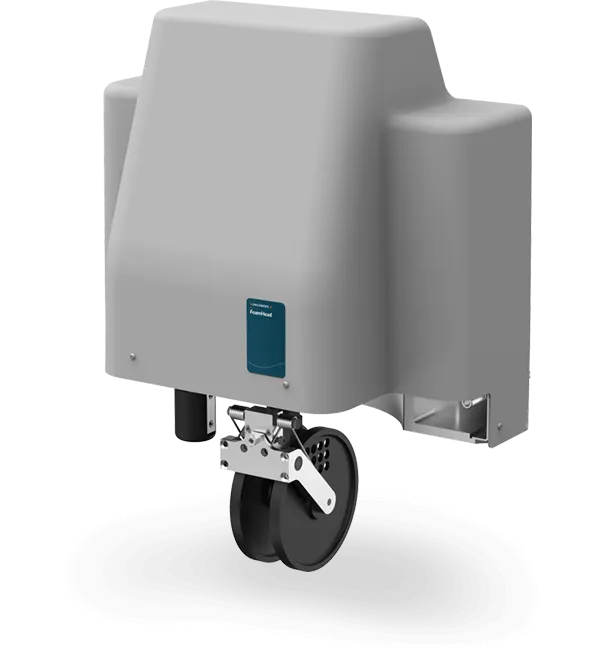

フォームヘッド FOAM HEAD

さまざまな材質の厚物フォーム資材をカットする専用ヘッド

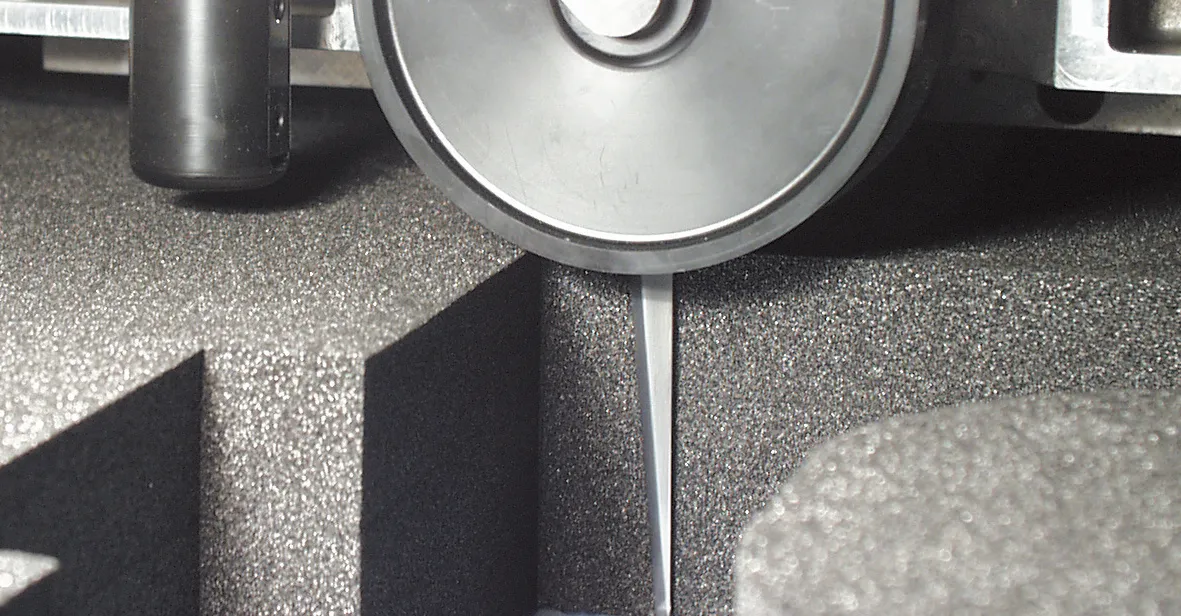

専用の特殊刃を装備し、積層段ボール、ウレタン、スチレンなど、最大86mmまでの厚さの資材をカットすることができるヘッドです。特有の粘りや柔らかさを持つ資材に対しても、専用の特殊刃により、滑らかなカット面を実現します。 非常に長い刃先を持つ専用刃を装着できる、厚物フォーム系素材のカットに特化したヘッドです。



kongsbergX_フォームヘッド カットに適した素材

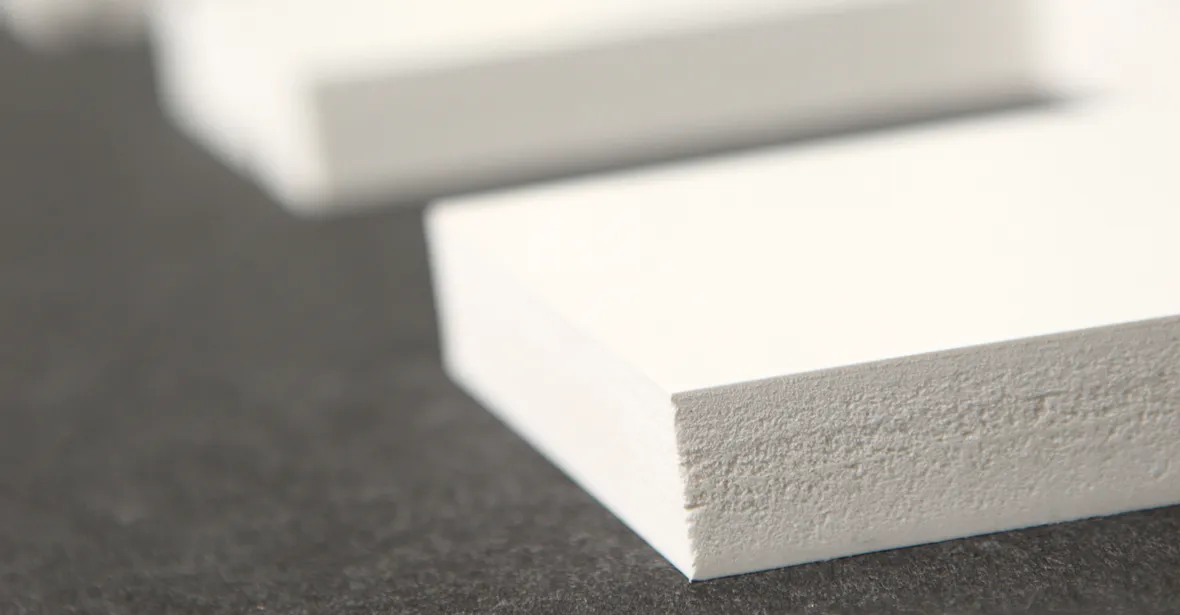

  • スチロール等のフォーム材
  • ウレタン
  • スチレン
  • 積載段ボール





マルチカットハイパワー MULTI CUT-HP

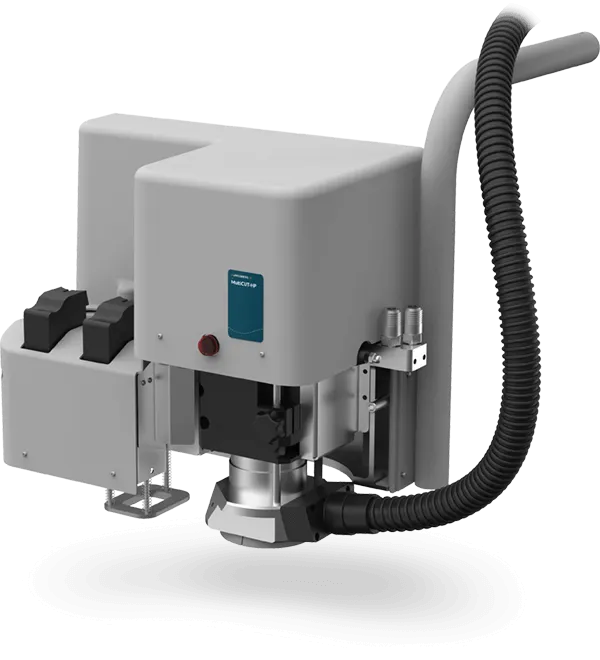

KongsbergX_マルチカットハイパワーヘッド

最大3倍の切削速度アップを実現したハイグレードモデル

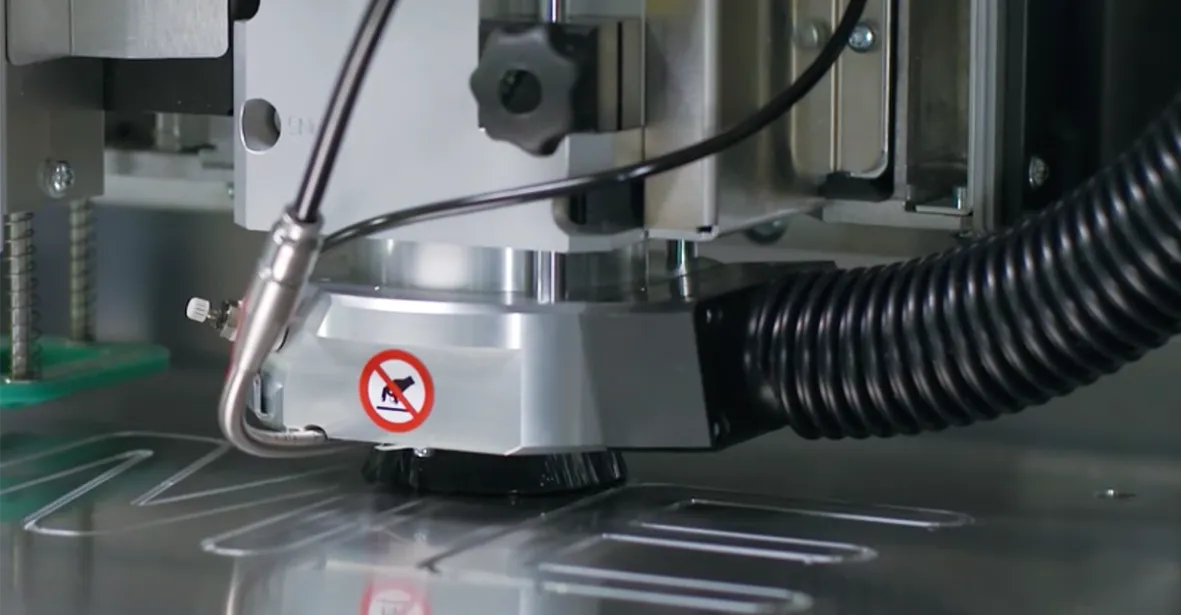

水冷式の3KWハイパワースピンドルを搭載したマルチカットのハイグレードモデルです。より厚く、硬質な資材に対しても高速な加工速度を実現します。
後述のi-CUTカメラオプションを追加で搭載することができます。ミーリングの他に通常のツールホルダも2本搭載されているので、切削とカットを段取り替え無しに運用できるマルチなヘッドです。



KongsbergX_マルチカットハイパワーヘッド カットに適した素材
  • アクリル板
  • アルミニウム(薄物)
  • ポリカーボネート
  • 木材/ベニヤ板
  • ポリエチレン
  • ポリスチレン
  • 高圧ラミネート



kongsbergX_i-cut_i-camerai-CUT Layoutについて→
