Kongsberg X シリーズ ツールラインナップ
Kongsbergシリーズ最多を誇るツールラインナップは、10 年以上に渡って培われてきた実績と信頼、そしてノウハウが凝縮されています。
バイブレーションツール
ツールの刃先を上下振動させてカットを行うツールです。段ボールをはじめ、厚みのある紙系資材全般に使用できる、汎用的なカットツールになります。 モデルによって対応する資材厚、資材の固さに違いがあります。
レシプロナイフツール

回転数6000rpm、振幅幅0.3mmの標準的なバイブレーションツールです。段ボールからハニカムまで多目的に使用できます。 静かで高い生産性を誇ります。打抜きに近いプレクラッシュラインでのスムーズなカットが可能です。
ハイフリクエンシーナイフツール

加工時のMovieあり
回転数12000rpm、振幅幅1.2mmのハイエンドなバイブレーションツールです。高い振幅回転数で厚物資材をより高速にカットすることができます。

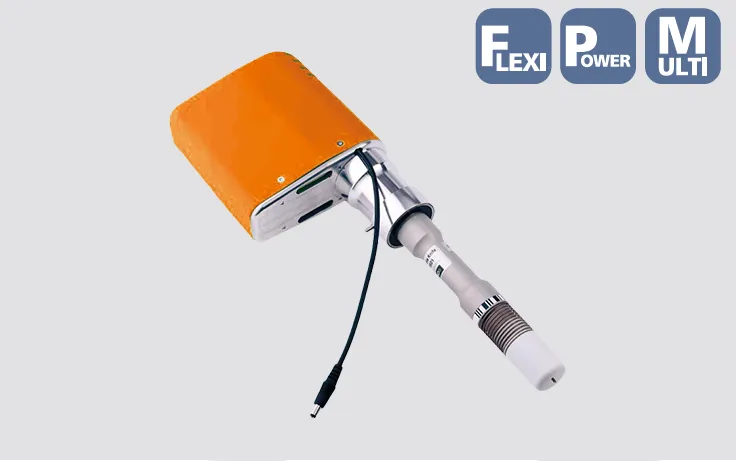

ロングストロークナイフツール

回転数4000rpm、振幅幅8mmの抜木型ゴムをカットするための専用バイブレーションツールです。
フォームナイフツール

最大25mm厚のフォーム材をカットできるバイブレーションツールです。フォームナイフツール専用の刃物を使用します。
押し切りツール
バイブレーションツールとは対照的に、刃先が振動せずにカットを行うツールです。 加工速度を上げてもカット面がミシン目状にならず、コートボールなどの板紙全般の加工に適しています。 また出ている刃先が小さいものが多く、細かいRなどのカーブ加工も得意です。

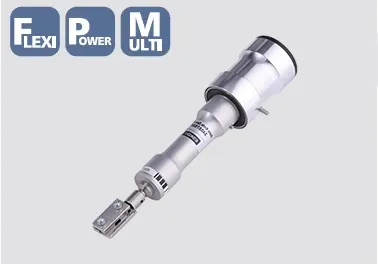

スタティックナイフツール

加工時のMovieあり
フレキシブルな万能ナイフツールで幅広い用途に対応できる汎用ナイフツールです。通常は軟資材、紙資材、厚さ 1mm 以上の硬資材に使用します。
旧:フォールディングカートンナイフツール
旧:タンデンシャルコントロールナイフツール
罫線ツール・ペンツール
罫線の幅や駒のサイズに複数のバリエーションがあり、資材によって使い分ける事によって罫割れや罫線不良の無い高品質な罫線を入れることができます。 ペンツールは作図図面を用紙に書き出すのに使用します。

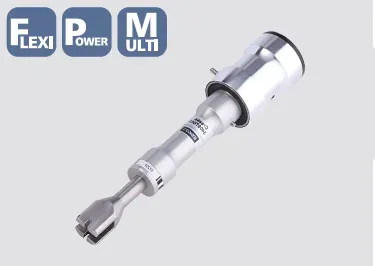

板紙用罫線ツール(15mm駒)

加工時のMovieあり
主に板紙に罫線を入れるのに適したツールです。強い罫線を入れるため、段ボール用に比べて駒のエッジが鋭く、点での加重をかけやすくするため駒の径が小さくなっています。
大車輪罫線ツール(150mm駒)

厚く硬質な資材に対して罫線を入れるツールです。最大500Nの圧を大車輪で与えることにより、高圧でも罫割れの無い罫線を入れることができます。2種類のエッジ幅が用意されています。

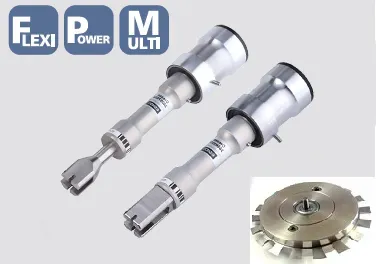

罫線ツール(60mm駒)

主に段ボール用の60mmの罫線コマの罫線ツール。「段ボール用ミシン目ウィール」をセットすることでミシンのラインを作る時間を短縮できます。

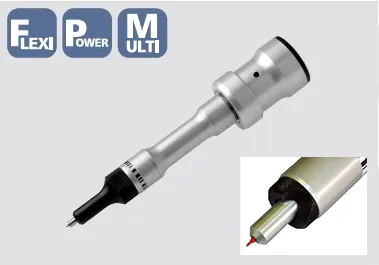

ボールペン/サインペン/リキッドインクツール

加工時のMovieあり
ペンによる作図を行うツールです。サインペンは透明ビニールなどの資材に最適。 そのほかマイラー・製版フィルムそれぞれに合わせた加圧式(ボールペン)・リキッド式のペン先があります。
特殊カットツール
他のツールと比べ仕様用途は狭いですが、ニーズの合う用途に対しては抜群の使い勝手を発揮します。

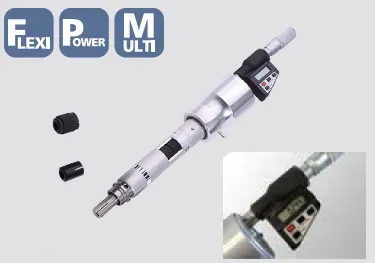

マイクロカットツール

キスカットツール同様、刃先の突き出し量を調整できるツールですが、マイクロメーターを搭載し、小数点3桁までの精度で出し量をコントロールします。より厳密な精度を要求されるハーフカットに使用します。

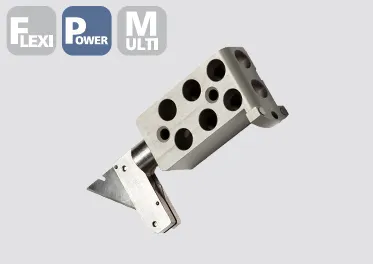

HDナイフツール 17

ハニカムなどの厚物資材を機械の最高速度でカットする高速押し切りツールです。厚さ17mmまでカット可能。50mm以上の直線のみに使用できます。
HDナイフツール 30

フルートコアボードやハニカムボード資材など、強化板紙の高速直線カットに使用します。厚さ30mmまでカット可能、50mm以上の直線のみに使用できます。特殊設計タングステンナイフブレード装備。
Vノッチナイフツール

厚物資材にV字の切れ込みを入れ、罫線では実現できないシャープな折りを作るパワーヘッド専用ツールです。刃角度は45°、30°、15°があり、それぞれ90°、60°、30°の折り角度を作る事ができます。

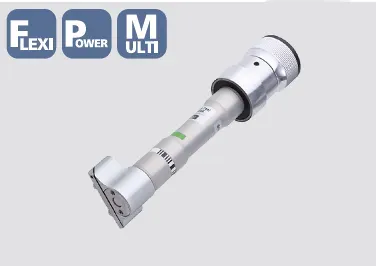

差込型Vカットツール VI45-16

加工時のMovieあり
マルチカット、パワーヘッド、フレキシヘッド、ツールヘッドを使用するVカット用のインサートツール。 HDナイフツールやRBIナイフツールと組合わせて使用すると、フルートコアボードを効率よく処理できます。
その他のツール
これまでのカテゴリに属さない特殊な加工を行うためのツールです。

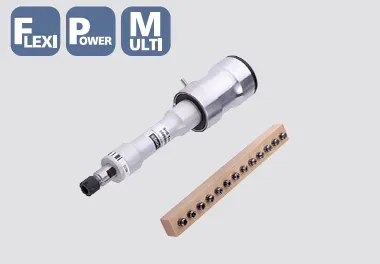

ドリルツール

ドリルビットを搭載し、資材に穴を開けるためのツールです。紙系厚物素材にのみ対応します。ツールを横に走らせての切削加工には対応していません。
クラッシャーツール

カット加工を行った部分にこのツールを走らせ、カット面のエッジをあえて潰すためのツールです。ダイカット時に発生するカット部分のクラッシュを再現するために使用します。
差込型HDナイフツール RBI90-16

差し込み型のHDナイフツールで強化板紙を高速直線カットします。特殊設計の高品質ブレードで、 Vノッチ用途に最適な組合せとフレキソヘッドとパワーヘッドを使用した構成で効率的な生産性を実現します。

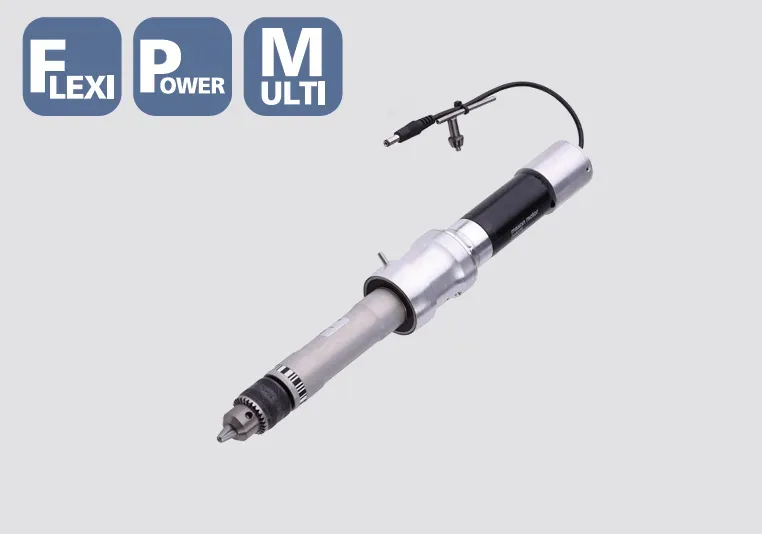

段ボール樹脂プレート用フレキソドリル

ドリルビットを搭載し、資材に穴を開けるためのツールです。紙系厚物素材にのみ対応します。ツールを横に走らせての切削加工には対応していません。
Kongsberg Xシリーズ 刃物ラインナップ

ダンボールに幅広く使用され、多用途の目的で使用できます。ガイドピンを取り付けるとDWまでの質に使用可能。低価格で提供できます。

ダンボールに幅広く使用され、多用途の目的で使用できます。ガイドピンを取り付けるとDWまでの質に使用可能。低価格で提供できます。

強化ダンボールを機械最高速度でカットする高速押し切りツールです。直線のみのカットに使用できます。

しのぎが大きく抵抗値が少ないため、比較的刃もちがよいのが特長です。

先端をカットバックしており、耐久性に優れています。プレシジョングラウンドエッジ、素材はツングステンカーバイドスチール。

やわらかい資材を効率よくカットします。素材はツングステンカーバイドスチール、プレシジョングラウンドエッジ加工。

バイブレーションナイフよりもナイフ自体の厚みが若干薄いため、スチレンボードのカットにも適しています。

板紙、薄紙用ナイフ。刃持ちが良いのが特徴です。

刃物部が長いのが特長で、三層段ボールなど厚い段ボールなどの素材に有効です。

プレシジョングラウンドエッジ超硬製のため、従来のスチールより長く持つ。リサイクル内容の高いダンボールをカットする場合に有効。

プラ段カット15mm厚まで対応可能で、化成品等の特殊資材やダンボールや板紙などの資材にも有効。良高質で多目的な刃です。

超硬刃の中でも薄型タイプ。従来と比べ刃持ちが良く、中芯を引きずりにくく改良されています。

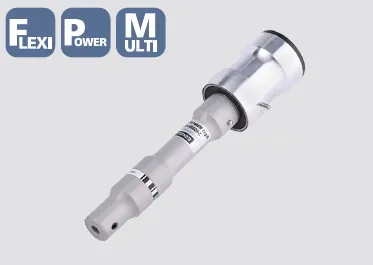

リジッドマテリアルナイフツール用ナイフです。40Tよりも鈍角な刃先のデザインで刃先が折れにくい形状です。

リジッドマテリアルナイフツール用ナイフです。30Tよりも鋭角な刃先のデザインでオーバーカットが出にくい形状です。

リジッドマテリアルナイフツール用ナイフです。80Tよりも鈍角な刃先のデザインで刃先が折れにくい形状です。

リジッドマテリアルナイフツール用ナイフです。60Tよりも鈍角な刃先のデザインで刃先が折れにくい形状です。

特別な炭化タングステンナイフブレード。フレキソ印刷プレート素材加工のために開発されたデザインです。
ベベルナイフツール用のフレキソ版。

特別なタングステンカーバイドナイフブレード。ベベルナイフ用のV-カットナイフです。

スチレンボードや薄手のラバーなどのカットに適した極細刃です。

全ナイフのラインナップの中で最も薄手のナイフです。カット断面の盛り上がりが気になる資材に対して最良の結果が得られます。

シールカットなどのカットに適した0.9Φの極細刃です。背が固定しやすいよう平面になっています。

一般目的用のフォームナイフです。非常にシャープで耐久性に富み、30mmまでのカットに有効です。

一般目的用のフォームナイフです。フォーム用ナイフの中で最も薄手のナイフでもあり、非常にシャープで耐久性に優れています。

一般目的用のフォームナイフです。非常にシャープで耐久性に富み、50mmまでのカットに有効です。

一般目的用のフォームナイフです。非常にシャープで耐久性に富み、86mm厚までのカットに有効です。

刃先がフラット形状の塩ビマットを傷めにくいナイフです。35mm厚までのカットに有効です。

刃先がフラット形状の塩ビマットを傷めにくいナイフです。55mm厚までのカットに有効です。

刃先がフラット形状の塩ビマットを傷めにくいナイフです。TCフォームナイフ78mmよりも、よりスピードを上げてカットできます。

刃先がフラット形状の塩ビマットを傷めにくいナイフです。86mm厚までのカットに有効です。

ペーパーハニカム資材のカット用で、溶け易い濃縮フォーム資材にも適します。ぎざぎざのエッジは、滑らかなエッジよりも刃と資材の摩擦を減らし、刃に熱を帯びない仕様。

より鋭いエッジで速度を上げ、カット機能を向上。ペーパーハニカム資材カット用で、溶け易い濃縮フォーム資材にも適合。ぎざぎざのエッジは、 滑らかなエッジよりも刃と資材の摩擦を軽減、刃に熱を帯びない仕様。最大厚50mm。

より鋭いエッジで若干送り速度を上げ、カッティング機能を向上実現。ペーパーハニカム資材のカット用で、溶け易い濃縮フォーム資材にも適合。 ぎざぎざのエッジは、滑らかなエッジよりも刃と資材の摩擦を減らし、刃があまり熱を帯びないようにします。最大厚86mm。

板紙のサンプル作成用です。薄い板紙には最適で、チップボード、ブランケットにも有効です。

標準の台形刃物よりも厚みがあり、より正確なカットが可能です。厚み0.9mm。

刃厚が通常のナイフより厚くより正確なカットを提供。厚みのあるペーパーボード資材やスチレンボードに 専用押切ツールで高速に直線をカットするためのナイフです。 曲線(R形状)がある場合は使用できません。厚み0.9mm。

刃厚が通常のナイフより厚いのでより正確なカットを提供することができます。Re-boardや3層強化段ボール等、厚みのあるペーパーボード資材やスチレンボードに
90度のVカット加工を行う際に使用します。
厚み0. 9mm

刃厚が通常のナイフより厚く正確なカットを提供。Re-boardや3層強化段ボール等、厚みのあるペーパーボード資材やスチレンボードに90度のVカット加工を行う際に使用します。
厚み0.6mm/幅50mm。

刃厚が通常のナイフより厚くより正確なカットを提供。刃の角度が途中で変わる形状。Re-boardや3層強化段ボール等、厚みのあるペーパーボード資材やスチレンボードに
90度のVカット加工を行う際に使用します。
厚み0.6mm 幅50mm。

直径25mmの角型ナイフブレード。テキスタイルを切断するための刃物です

ゴムやウレタン、スポンジ向けの刃物です。刃先が鋭角なので、オーバーカットが出にくい形状。資材を押し潰さずに仕上げます。

ゴムやウレタン、スポンジ向けの先端が尖っていないタイプ。VHM3に比べて刃先が鈍角なので欠けにくい形状です。

Re-board加工において「VHM11」刃よりも細かな加工に向いています。「VHM11」刃と比べると耐久性に劣ります。

Re- boar d加工において「VHM7」刃よりも耐久性の高い刃物となります。細かな加工については「VHM7」刃の方が向いています

リサイクル含量がない、もしくは少ない段ボール向けの、寿命の長い刃物です。

リサイクル含量がない、もしくは少ない段ボール向けの、寿命の長い刃物です。

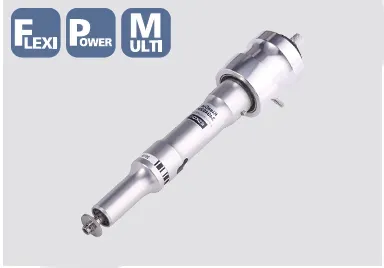

キスカットツール用ナイフです。シール・ラベルやアルミホイルの加工に使用。上部のフィルムだけをカットしたい場合に使用します。

キスカットツール用ナイフです。シール・ラベルやアルミホイルの加工に使用。標準タイプよりも加工線が細く、繊細に仕上がります。

板紙、合紙、ガスケット、チップボード用の超硬刃です。刃厚が厚いので耐久性に優れ、T13に比べて刃先が鈍角なので欠けにくい形状。

板紙、合紙、ガスケット、チップボード用の超硬刃です。T12に比べて刃先が鋭角なのでオーバーカットが出にくい形状です。

板紙、PET/PP向けの超硬刃。T17に比べて刃先が鈍角なので欠けにくい形状。

板紙、PET/PP向けの超硬刃。T16に比べて刃先が鋭角なのでオーバーカットが出にくい形状。

ガスケット専用ナイフです。厚い刃物で硬質、ジョイントシートもパワフルに加工します。刃の厚み:2mm
