Kongsberg XE10

シリーズ最小
高速カッティングマシン

操作性・精度・スピード・生産性、全ての要求を最高レベルで実現

Kongsberg XEシリーズは、同Xシリーズを薄物資材加工専用機として小型化し、加工精度・操作性はそのままにカット速度の高速化を実現させた、パッケージ・シールラベル・小型サインディスプレイ用カッティングマシンです。豊富な加工ツール、自動見当カメラオプション、シートフィーディング機構など、試作のサンプルカットだけでなく小ロット生産も視野に入れた、最高の生産性を提供します。

Kongsberg XEの特長

小型ながら操作性、堅牢性、柔軟性はシリーズの伝統をそのまま継承

XE10はそのコンパクトなボディが大きな特長です。

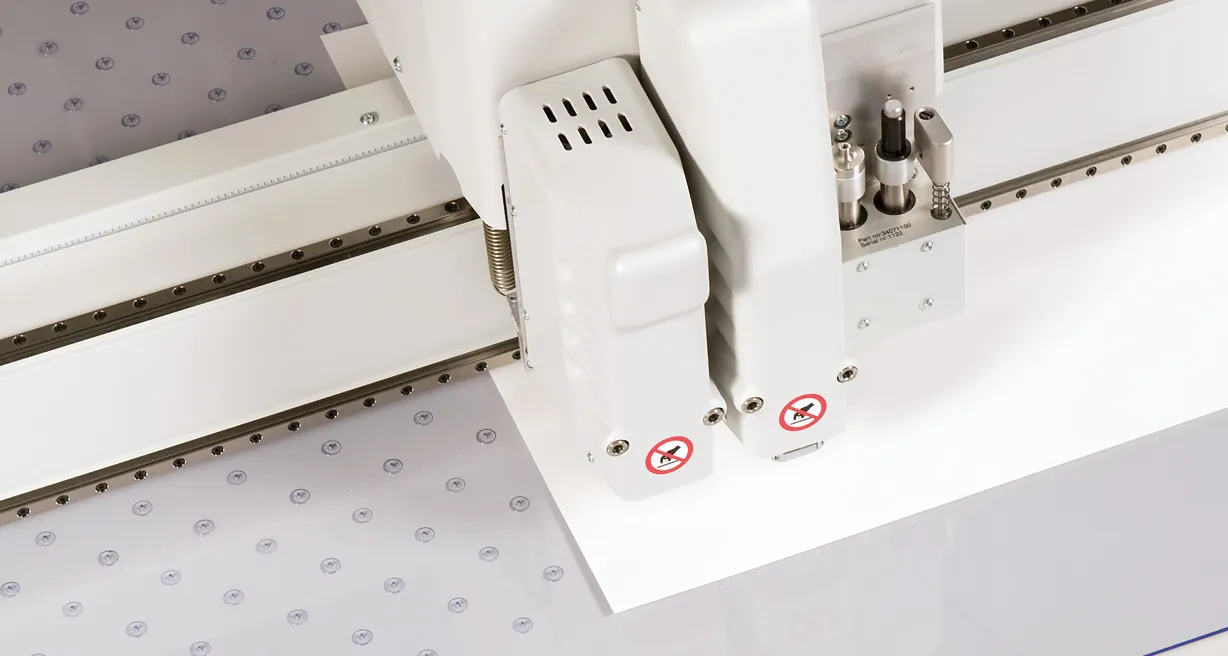

本体サイズは横が約1600mm、奥行きが約1800mmと非常に省スペースながら、 Kongsbergシリーズの伝統である簡単な操作性、交換式のツールシステム、人が乗れるほどの頑強なテーブルトップといった特長はXE10にも継承されています。

小型マシンならではの取り回しの良さを追求した仕様

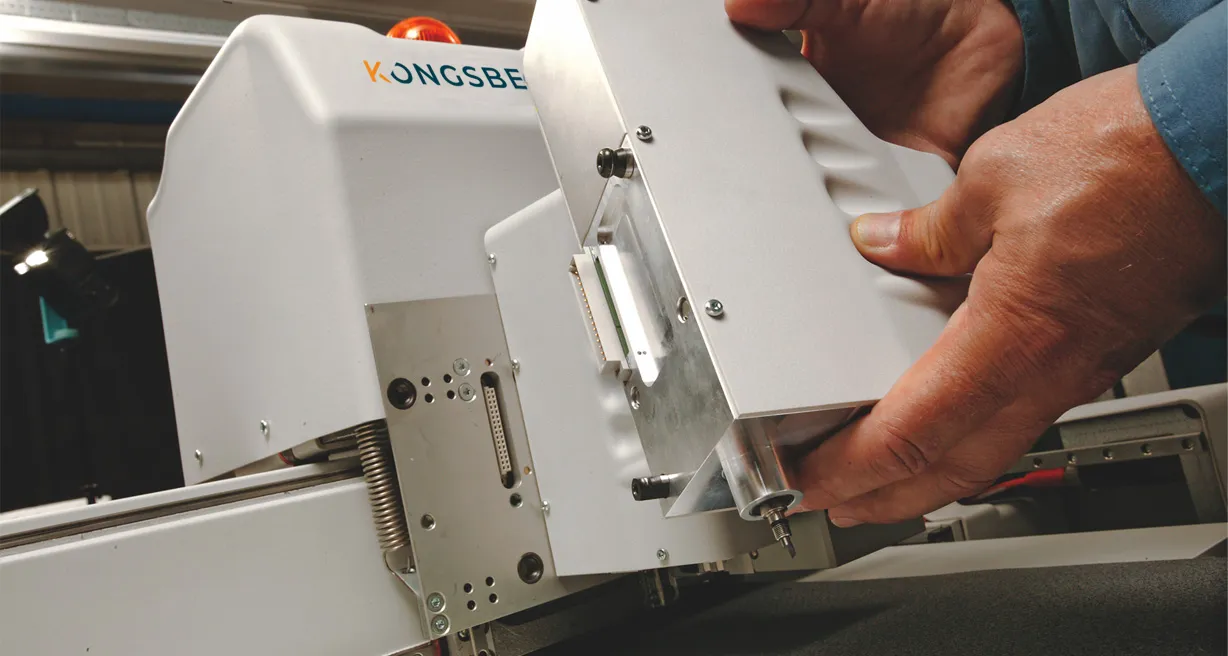

XEシリーズのツールシステムは、コネクタに接続するだけで機械側で自動的に種類を判別し、認識されるワンタッチ方式です。軽く、女性でも負担無くツール交換ができ、資材の出し入れを行いやすいフラットなテーブル、簡潔な操作パネルなど、使いやすさを追求した作りになっています。
対応資材サイズも900×1200mmと、枚葉印刷でよく使われる菊判・四六判・L判すべてに対応できるワークサイズを持ち、小型でありながら無駄の無い非常に取り回しの良い仕様になっています。

Kongsberg XEシリーズのディテール

小型ながら最高64m/分のカットスピードと豊富な交換式ツールを提供する
ハイエンドカッティングマシン

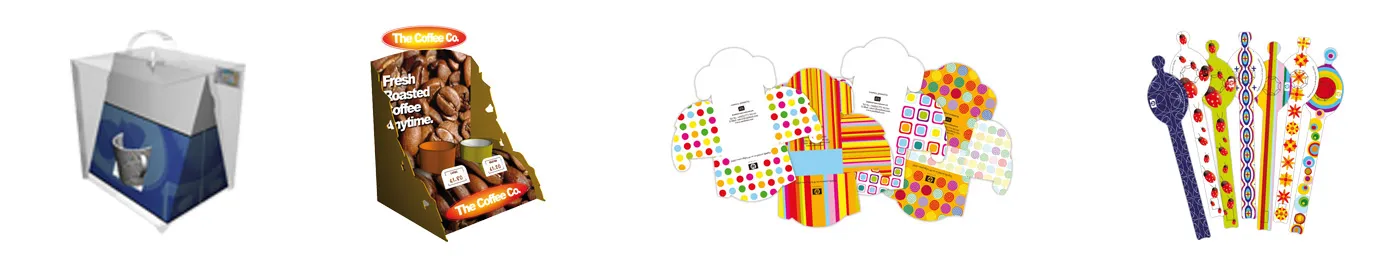

Kongsberg XE10は、スモールフォーマットにおけるシールラベル・POP・サインディスプレイおよびパッケージなどの作成に特化したカッティングマシンです。省スペースで設置できるので、デザインの現場に置き、構造設計後すぐに試作・校正カットといった取り回しのよい運用ができるのが特長です。

1. XE10のワークサイズは800×1100mm。オフセット印刷やデジタル印刷で非常に多く使用される菊判、四六判、L判などの規格サイズをフルカバーし、小型パッケージ・POPディスプレイの試作、校正カット、小ロット生産など、ニーズに合った使い勝手を最小限の機械サイズで実現しています。

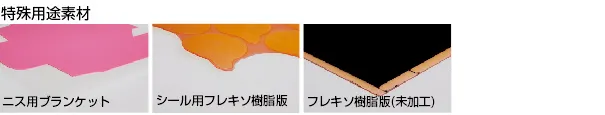

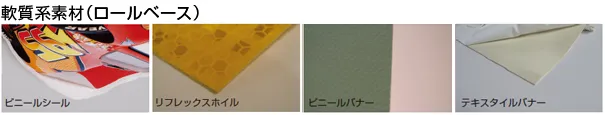

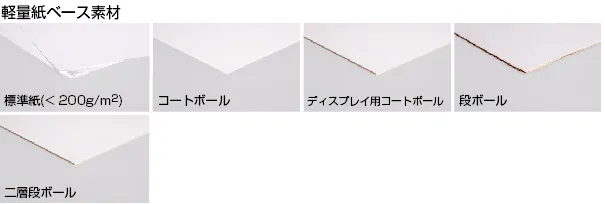

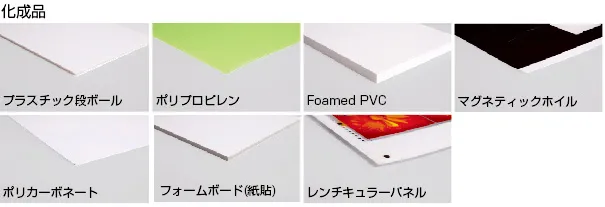

2. XEシリーズで提供される加工ツールは、合計７種類をラインナップ。罫線・押し切り・バイブレーション・キスカットなど各種を用意。 6mmまでの資材厚に対応し、板紙をはじめ、段ボール・プラ段・クリアパッケージ用PP/PET・オフセット印刷のニス引き用ブランケットや、フレキソ印刷用樹脂凸版のカットにも対応する、柔軟な資材対応を実現しています。

Kongsberg XEシリーズのツール一覧

バイブレーションカットツール

ツールの刃先を上下振動させてカットを行うツールです。段ボールや化成品などの厚みと堅さのある資材全般に使用できる汎用的なカットツールで、モデルによって対応する資材厚、資材の固さに違いがあります。

1.バイブラカットナイフツール

標準的なバイブレーションツールです。段ボール・プラ段など、幅広い資材をカットできます。

2.ハイフリクエンシーバイブラカットツール

バイブラカットツールを高回転、高振動化した上位ツールです。硬度の高い合紙や厚紙、紙貼りスチレンボードなどのカットにも対応します。

押し切りツール

バイブレーションツールとは対照的に、刃先が振動せずにカットを行うツールです。加工速度を上げてもカット面がミシン目状にならないので、コートボールなどの板紙全般の加工に適したツールです。

3.スタティックナイフツール

標準的な押し切りツールです。板紙全般・薄物ビニールなどのカットに使用できます。

4.ハイフォースナイフツール

スタティックナイフツールより高いプレス圧を持ったパワフルな上位ツールです。ポリカーボネートやPP/PETなどの硬質化成品のカットに対応できます。

キスカット・罫線ツール

パッケージ用の折り線を入れたりハーフカットを行うツールです。

5. 罫線ツール（15/26mm兼用）

標準的な押し切りツールです。板紙全般・薄物ビニールなどのカットに使用できます。

6. バリカットツール

サーボによりカット圧をコントロールできるツールです。専用資材押さえにより資材の上をベースにカット深度のコントロールができ、１ジョブ内でハーフカットと通常カットを併用できます。
対応資材幅は最大3mmです。

7.サリグラフィーナイフツール

薄物資材の細工切りを専用に行うツールです。通常の押し切りでは破れ・引きずりを起こすような高精細ディテールのカットを安定して行います。

Kongsberg XEシリーズスペック表

作業エリア: 800 x 1,100mm
全体サイズ: 1,580 x 1,810mm

XE10 シリーズ
作業エリア	800×1100mm
全体サイズ	1580×1810mm
重量	175kg
位置精度	±150µm
反復精度	±20µm
最大速度	64m/min
最大加速度	1.2G
最大資材加工厚	20mm（テーブルマット無しの状態）
垂直加工圧	100N
水平加工圧	200N
テーブルマット	PVCマットフェルトマット
電力仕様
100V（単相）	1.0kW(50Hz, 60Hz)
200V（単相）	3.0kW(50Hz) 3.6kW(60Hz)
