MBM - 小ロット生産対応型 マルチブランキングマシン

Home > 製品情報 > MBM

mbm

多種多様な形状に対応でき、型作成のコストを削減
小ロット生産にもマッチする高精度ブランキングを実現

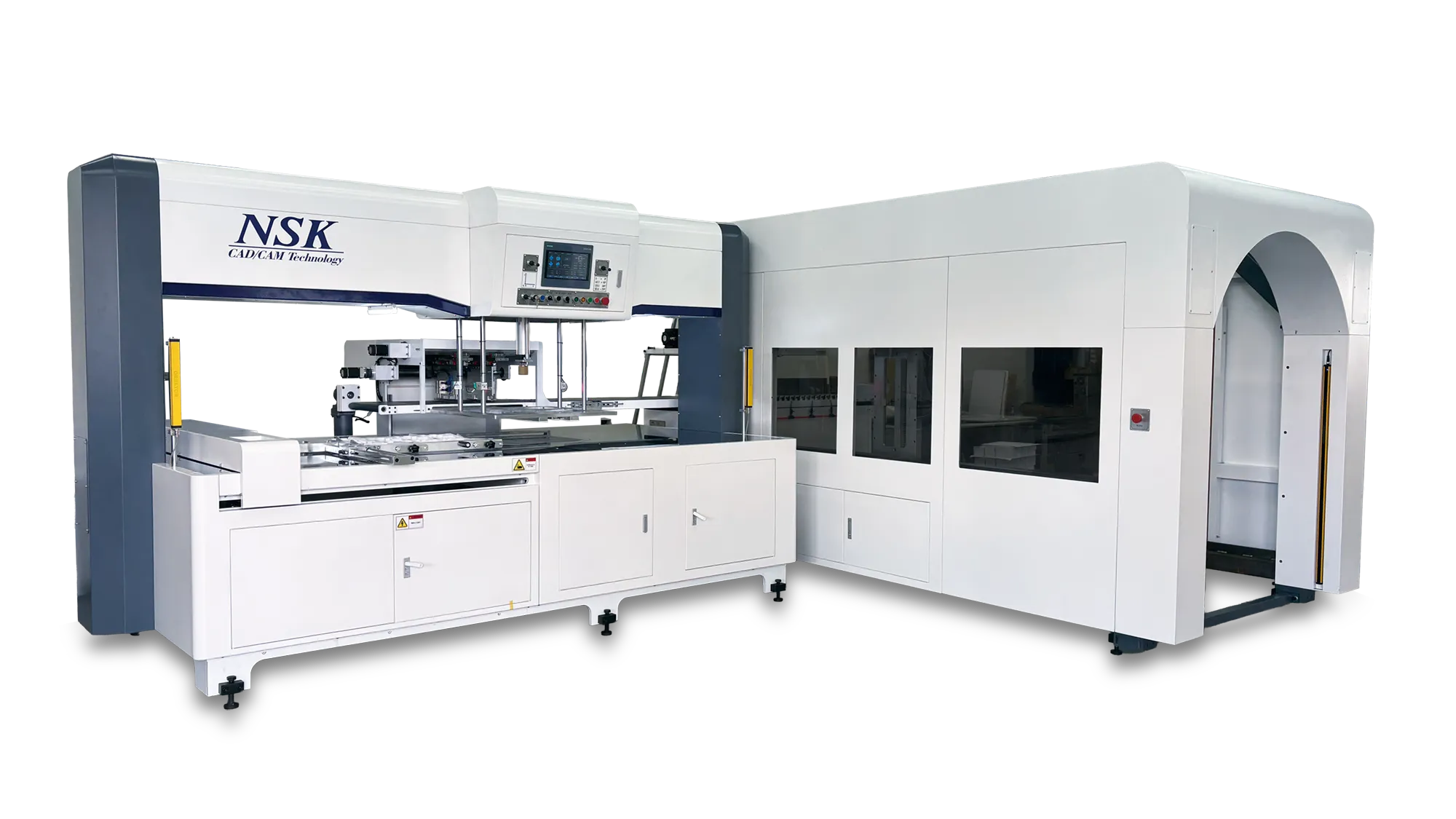

Multi Blanking machineシリーズは、パッケージ、カード、台紙、ラベルなどを落丁するマシンとしてリリースされた 小ロット生産型ブランキングマシンです。
安定性を保った強靭な機械ボディに加え、サーボ制御とボールスクリュー駆動方式で高精度を実現。 ピンを挿すだけで固定できるパワフルな押出ピン方式と、ネジの調整で簡単にサイズ変更が可能なフレームを採用することにより、 型を作成する必要がなく、多種多様なブランクス形状にフレキシブルに対応できるモデルです。

Multi Blanking machine RH[ローテーションヘッド] リリース

回転式ヘッド搭載タイプ登場

上部の資材押さえと下部のピン挿入部を180°回転させることで、1ヘッドのスペースで同型入れ子への対応を可能にし、機械横幅サイズの省スペース化を実現しました。
更に90°回転にも対応を行い、入れ子パターンだけでなく90°傾けた配置の図面に対してもブランキングを行うことが可能となりました。 今まで以上に資材効率を重視して面付けされた図面に対しても、型を作成せずにブランキングを行うことが可能となります。



Multi Blanking machine[マルチブランキングマシン] シリーズ特長

資材移動方式資材移動方式

ブランキングした資材をピックアップ後、資材が自動でスライドし、効率よく続けてブランキングを行います。
※SH300のみ台座移動方式(RH410・TH540の台座移動方式は要相談)



ピンをアレンジ"形状に合わせてピンをアレンジ

ピンをアレンジするだけで簡単に多種多様な形状に合わせて
ブランキングすることができます。
※ピンを使用する押出しはSH540・RH410・TH540(資材移動方式)のみ



ボールスクリューとLMレール駆動方式ボールスクリューとLMレール駆動方式

ボールスクリューとLMレールの駆動方式を採用することにより、ブランキング精度を保ちながら滑らかで静かな動きを実現。



安全センサー搭載 安全センサー搭載

最初の資材セッティングやピックアップの際に、左右対照にある安全センサーが遮断されると機械が自動で停止、 遮断が終わるとまた動作がスタートします。



自動ピックアップ+ベルト搬送(オプション) 自動ピックアップ+ベルト搬送

資材をセットするだけでブランキング処理。処理後のパッケージをピックアップ用のアームで搬送用コンベアベルトに移動して搬送します。



インターフェースインターフェース

わかりやすいインターフェースや操作バーによる操作性で、作業効率をアップします。



Multi Blanking machine 関連ソリューション

ハンドフォーク自動昇降機能付ハンドフォーク

自動昇降できる給紙フィーダーを併用することで、
作業の負担を軽くすることができます。
※MBMと同時にご購入頂くことが多いです。



自動昇降台自動昇降台(別売オプション)

自動昇降機能付き昇降台

サイズ:W1649×H1580×D1554(mm)



Multi Blanking machine 動画(ツインヘッド・自動排紙装置付モデル)

用途に応じて選択できる3タイプのラインナップ

Multi Blanking machine SH
(シングルヘッド)

付け合わせの無いストレートタイプの面付けに対するブランキングに適したシングルヘッドタイプのモデル。容易なオペレーション性が特長です。

Multi Blanking machine RH
(ロータリーヘッド)NEW

上部の資材押さえとピン挿入部が90°と180°回転するピン押出し方式のマシン。1ヘッドのスペースで同型90°傾けた図面・入れ子への対応を可能にし、機械横幅の省スペース化・ブランキング作業の効率化を実現しました。

Multi Blanking machine TH
(ツインヘッド)

付け合わせや入れ子など、1つのジョブで異なるパターンの段取りが必要なタイプの面付けに対するブランキングに適したツインヘッドタイプのモデル。 様々なタイプの面付けに対応できる柔軟性の高さが特長です。



Multi Blanking machine シリーズ スペック表

Multi Blanking machineSH
(シングルヘッド)
Multi Blanking machineRH
(ロータリーヘッド)
Multi Blanking machineTH
(ツインヘッド)
モデル SH300 SH540 RH410 TH540
機械全体
サイズ∗0
2500×1800
×2100mm
3300×1730
×2060mm
3330×1730
×2200mm
4200×1730
×2060mm
重量 2t 4t 4t 5t
最大
ブランクサイズ∗1
300×300mm 540×410mm 410×410mm 540×410mm
最小
ブランクサイズ
50×50mm
最大セット可能
シートサイズ
920×650mm 1100×800mm 1100×800mm 1100×800mm
最小セット可能
シートサイズ
360×320mm 440×385mm 440×385mm 440×385mm
紙束高 60~110mm 50~100mm 50~100mm 50~100mm
最小紙重量 150g/㎡ 以上
速度 15~25丁/min
消費電力 ∗2 6Kw 9Kw 9Kw 10Kw
仕様 ∗3 台座移動方式 資材移動方式 台座移動方式
∗4
資材移動方式 台座移動方式
∗4
資材移動方式

∗0 ベルト搬送を付けた場合、機械の後ろ300mm追加、機械の前に450mm追加したサイズになります。
∗1 最大ブランクサイズはカスタマイズ可能です。
∗2 自動ピックアップ+ベルト搬送を追加した場合は消費電力が異なります。
∗3 台座移動方式はブランクス形状により別途型の作成の必要があります。
∗4 RH410とTH540の台座移動方式についてはご相談ください。
