NS-X Compact - 省スペース・小ロット生産カッティングマシン

Home > 製品情報 > NS-X Compact

ns-x compactバナー画像 正面からと斜めから見た機体画像

低コスト・省スペース・高生産性を実現した板紙専用加工機

NS-X Compactは、オフィスに設置できることができるコンパクトさと多機能性が特長のカッティングマシンです。
PODと相性の良い最大530×780mmのワークサイズにカットナイフと罫線コマを装備し、コートボールパッケージやシールラベル などの薄物資材の加工を行うことが可能です。複合機のように資材を機械後方にスタックしておくことができ、カメラによる位置合わせ機能も標準搭載しているため、小ロット生産にも対応することができます。
小型ながら現在のマシントレンドに要求される機能を網羅した、コストパフォーマンスの高いマシンです。

NS-X Compact斜めから見たときの図 NS-X Compactを正面から見た時の図

NS-X Compact シリーズ特長

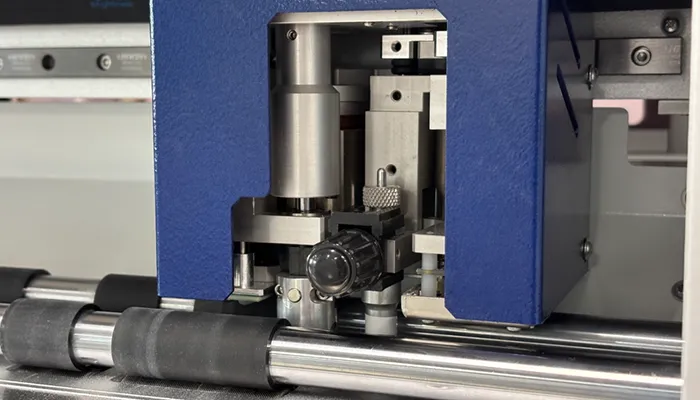

NS-X Compact ヘッド部分

※画像はヘッドカバーを外した状態です。

本格的なナイフ・罫線ツールを搭載

2つのヘッドを搭載し、ナイフツールと罫線コマツールを装備。
高精度なナイフ加工は厚紙のカットやシールラベルのハーフカットにも対応。 罫線は最大2.5kgの圧を掛けることが可能で、パッケージにも高品質な罫線を入れることが可能です。



NS-X Compact スタッカー、カメラ部分スタッカー&カメラ見当による小ロット自動生産

小型のカッティングマシンでは省略されることが多いカメラによる自動見当機能を、NS-X Compactでは標準装備。
スタッカーの自動給排紙機能との組み合わせにより、小型ながらも位置合わせを行いながらの完全な自動生産を行うことができます。 このサイズのマシンで印刷位置合わせ自動生産を実現しているのはNS-X Compactだけです。



NS-X Compact タッチパネルを操作している場面タッチパネルによる独立型オペレーション

加工ジョブの選択やツールセッティングなどの機械オペレーションのインターフェースにはタッチパネルを採用。誰でも簡単に操作することができます。
カットデータは機械内のストレージに保存されるので専用のオペレーションPCは不要で、機械のみで操作を完結させることができます。



NS-X Compact LMガイド部分

※画像はヘッドカバーを外した状態です。

LMガイド搭載による高剛性・高荷重の実現

ツールのアームには大型のハイエンド機で搭載されるLMガイドを搭載。 これにより高い耐久性と精度だけでなく、高荷重をツールに掛けることができるため、 高圧による高品質な罫線や厚紙・PETなどの高速カットを実現しています。



イラストレータープラグインによるデータ作成 NS-X Compact イラストレーターによるデータ作成画面

加工データは専用プラグインが入れられたIllustratorからダイレクト出力。 プラグイン機能により見当トンボ付加・罫線・カットそれぞれの加工仕分けが簡単に行えます。



ネットワーク、WiFi、USBによるデータ転送 NS-X Compact プラグやUSBの差し込み口

データの転送にはUSBメモリ、有線ネットワーク、無線ネットワークの3つから選択可能。 機械とデータ作成用PCを近くに置く必要が無いため、自由度の高い設置が可能です。



NS-X Compact シリーズ スペック表

NS-X Compact 330 NS-X Compact 530
機械構成 定位方式 CCDカメラ
操作パネル 7インチ
ツール数 2本
ツール種類 偏芯カッター(ペン、罫線ペン)、罫線コマ
機械仕様 マーク種類 黒丸とQRコード
レジスト使用
最大カットサイズ
A3+(330mm×740mm) X:530mm×Y:740mm
レジスト使用
最小カットサイズ
X:180mm×Y:270mm X:270mm×Y:270mm
最大加工範囲 X:330mm×Y:740mm X:530mm×Y:740mm
最大シートスタック高さ 約105mm 約120mm
スキャン速度 約5秒
速度範囲 15-1050mm/s
罫線圧力 罫線:0-2500gf 罫線:0-1900gf
カッター圧力 カッター:0-900gf カッター:0-750gf
最大加工紙重量 120g-400g(資材により異なる)
カット可能
最小文字サイズ
約10m㎡(フォントと材料により異なる)
最大支給サイズ X:330mm×Y:740mm X:530mm×Y:740mm
給紙速度 6枚/分
ファイル保存メモリ 128M
機械的分解能 0.02mm
プログラム分解能 HPGL 0.025mm
反復精度 ≤0.05mm
適用資材 板紙、ラベル、コートボール、クラフト紙、PVC、PET
ソフト 接続方法 USBポット、WAN、WIFI、USBメモリ
ソフト 自社開発CutArtist、Corel Draw/Illustrator Plugin
電力と環境 本体消費電力 最大320W
電圧 100V/AC-277V/AC
50/60Hz
最大電流4.2A
100V/AC-120V/AC
50/60Hz
最大電流6.8A
ブロア電力 -
稼働環境 温度:5℃-35℃(41-95F)
湿度:35%-70%RH(結露しない)
寸法と重量 機械寸法
(幅×奥×高)
740-780×780×1340(mm) 1110×860×1200(mm)
重量 146±5kg 171±10kg

※本仕様は予告なく変更される場合があることをご了承ください。
