NS-X Compact EVO
業界最小サイズ カメラ搭載の高性能カッティングマシン
NS-X Compact EVOは、オフィスに設置できるコンパクトさと多機能性が特長のカッティングマシンです。
PODと相性の良い [ 最大330×483mm ]（A3ノビ サイズ）のワークサイズにカットナイフと罫線ツールを装備し、コートボール紙やシールラベルなどの薄物資材の加工を行うことが可能です。
卓上プリンタのように資材を機械後方にセットしておくことができ、カメラによる位置合わせ機能も標準搭載しているため、実行ボタンを押すだけで連続生産が実行できます。
小型ながら現在のマシントレンドに要求される機能を網羅した、コストパフォーマンスの高いマシンです。
NS-X Compact EVO 特長

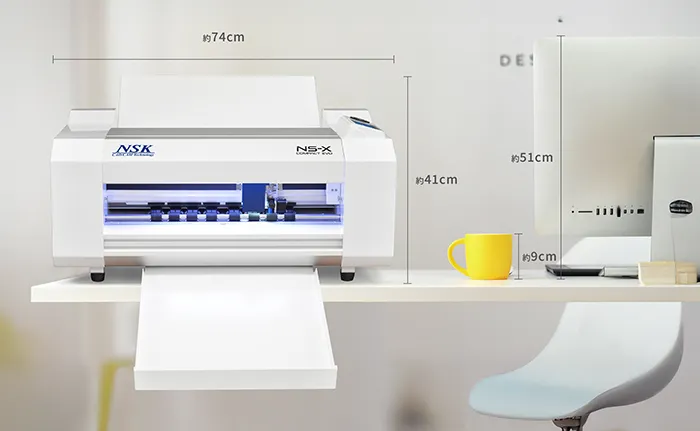

卓上プリンターサイズでサンプル作成が可能
卓上プリンターほどの機械サイズで、コンセントに繋いですぐに使用できます。 作業スペースが限られているオフィスや店舗、作業場でも無理なく設置できるコンパクトなサイズでありながら高機能を実現した1台です。
小型ながら本格的なナイフ・罫線ツールを搭載
2つのツールホルダーを搭載し、ナイフツールと罫線ツールを装備。 高精度なナイフ加工はコートボール紙のカットやシールラベルのハーフカットにも対応。罫線は最大900gの圧をかけることが可能で、パッケージにも罫線を入れられます。
スタッカー＆カメラ見当による小ロット自動生産
小型のカッティングマシンでは省略されることが多いカメラによる自動見当機能を、NS-X Compact EVOでは標準装備。
QRコードを読み取りカットデータを自動で呼び出すことも可能で、位置合わせを行いながらの完全な自動生産を行うことができます。
このマシンサイズで自動連続生産を実現しているのは、NS-X Compact EVOだけです。
タッチパネルによる独立型オペレーション
加工ジョブの選択やツールセッティングなどの機械オペレーションのインターフェースにはタッチパネルを採用。
誰でも簡単に操作することができます。
カットデータは機械内のストレージに保存することもでき、専用のオペレーションPCは不要で、機械のみで操作を完結させることができます。
イラストレータープラグインによるデータ作成
加工データは専用プラグインが入れられたIllustratorからダイレクト出力。 プラグイン機能により見当トンボと専用QRコードの追加や罫線・カットそれぞれの加工仕分けが簡単に行えます。
ネットワーク、WiFi、USBによるデータ転送
データの転送にはUSBメモリ、有線ネットワーク、無線ネットワークの3つから選択可能。 機械とデータ作成用PCを近くに置く必要が無いため、自由度の高い設置が可能です。
NS-X Compact EVOの用途
用途：パッケージ / 卓上POPディスプレイ / シールラベル など
NS-X Compact EVO スペック表
| NS-X Compact EVO | |||
| 機械構成 | カット制御システム | X-DCサーボモーター、Y-DCサーボモーター | |
| ポジションセンサータイプ | デジタルカメラ（CCD） | ||
| コントロールパネル | 4.3インチ タッチスクリーン | ||
| ツールホルダー数 | 2 | ||
| ツールタイプ | 偏心ナイフ・固定型ペン式罫線ツール | ||
| 機械仕様 | カッティング精度（3パターン） | スピード優先／バランス優先／精度優先 | |
| シート供給方式 | フリクションフィード方式 | ||
| 最大シートスタック高さ | 20mmまで（シールラベル約100枚分） | ||
| マーク種類 | 黒丸、QRコード | ||
| 最大給紙サイズ | X : 330mm Y : 483mm | ||
| 最大カットサイズ | X : 330mm Y : 483mm | ||
| スキャン速度 | 約5秒 | ||
| 速度範囲 | 10-1200 mm/秒 | ||
| 罫線圧力 | 0-900gf | ||
| カッター圧力 | 0-900gf | ||
| 最大加工紙重量 | 250g | ||
| カット可能最小文字サイズ | 約5mm² (形状・素材に依存) | ||
| 機械的分解能 | 0.02mm | ||
| プログラム分解能 | HPGL 0.025mm | ||
| 反復精度 | ≦0.05mm | ||
| 適用資材 | シールラベル、コートボール、PVC、 PET ... など | ||
| ソフトウェア | 接続方法 | USB / WLAN / WiFi / U disk | |
| 出力ソフトウェア | CutArtist, Corel Draw / Illustrator Plug-in(Windowsのみ) | ||
| 電力仕様 | 本体消費電力 | 最大150W | |
| 電圧 | 100VAC-240VAC, 50/60Hz , 最大電流 4A | ||
| 稼働環境 | 温度：5℃-35℃（41-95F） 湿度：30%-75%（結露無きこと） |
||
| 寸法と重量 | 機械寸法 | W685×L870×H605（mm） | |
| 機械重量 | 26±5kg | ||
※本仕様は予告なく変更される場合があることをご了承ください。
