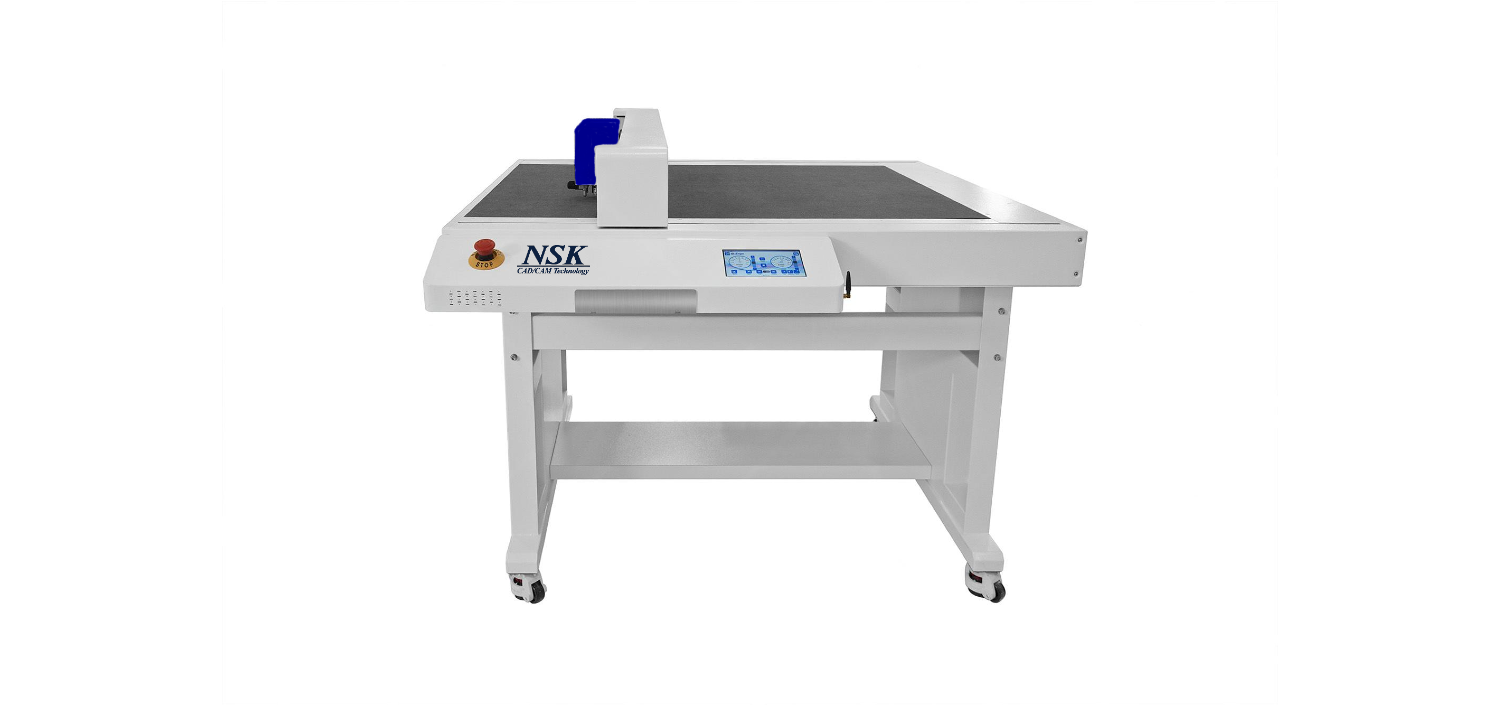

小型フラッドベッド型カッティングマシン
NS-X Flatbed

NS-X Flatbed

最小サイズカメラ搭載の高性能カッティングマシン

NS-X Flatbedは、オフィスに設置できるコンパクトさと多機能性が特長のカッティングマシンです。

660mm×488mmまでの加工が可能な小型モデルと、650mm×1020mmまでの加工が可能でタンジェンシャルカッターも搭載可能な大型モデルの２ラインナップです。
小型ながらカメラ機能も搭載された最新トレンドの機能を網羅した、コストパフォーマンスの高いマシンです。

NS-X Flatbed 特長

2種類のナイフと各種ピッチ幅と罫線駒
(大型モデル NSCT-6698のみ)

ドラッグナイフとタンジェンシャルナイフそれぞれに複数の刃物を用意。資材に合わせて刃物を使い分けることができます。
また、罫線駒も複数のピッチ幅を用意。

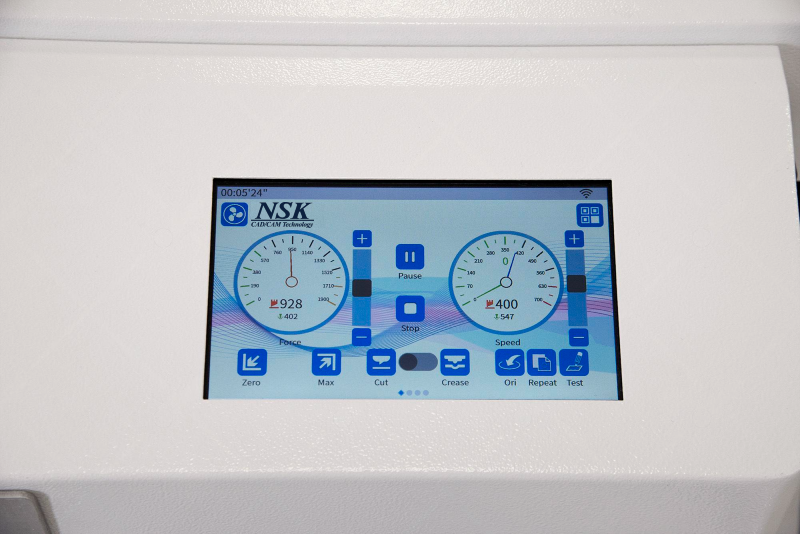

タッチパネルによる独立型オペレーション

加工ジョブの選択やツールセッティングなどの機械オペレーションのインターフェースにはタッチパネルを採用。誰でも簡単に操作することができます。
カットデータは機械内のストレージに保存することもでき、専用のオペレーションPCは不要で、機械のみで操作を完結させることができます。

イラストレータープラグインによるデータ作成

加工データは専用プラグインが入れられたIllustratorからダイレクト出力。プラグイン機能により見当トンボと専用QRコードの追加や罫線・カットそれぞれの加工仕分けが簡単に行えます。

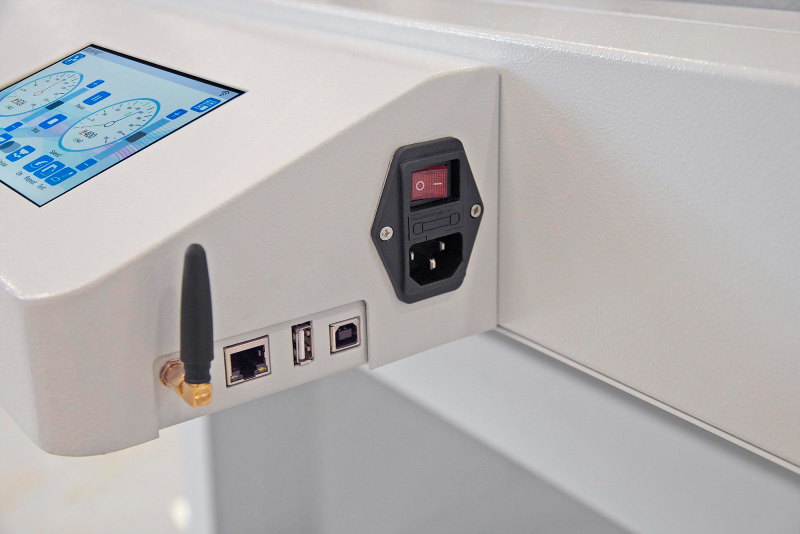

ネットワーク、WiFi、USBによるデータ転送

データの転送にはUSBメモリ、有線ネットワーク、無線ネットワークの3つから選択可能。機械とデータ作成用PCを近くに置く必要が無いため、自由度の高い設置が可能です。

NS-X Flatbedの用途

用途：パッケージ / 卓上POPディスプレイ / クリアパッケージ / シールラベル / 段ボール箱など

NS-X Flatbed スペック表

NS-X Flatbed
モデル名		NSCT4866	NSCT6698
機械構成
	ポジションセンサータイプ	CCDカメラ
	コントロールパネル	7インチタッチスクリーン
	ツールホルダー数	2	4
	ツールタイプ	偏芯カッター（ペン、罫線ペン）、罫線駒	偏芯カッター2本（ペン、罫線ペン）、罫線駒タンジェンシャルカッター
機械仕様	メディアホールド方式	バキューム吸着方式
	マーク種類	黒丸・QRコード
	最大加工範囲	X:660mm Y:488mm	X:650mm Y:1020mm
	スキャン速度	約5-10秒
	速度範囲	10-700mm/s
	罫線圧力	罫線：0-2500gf	罫線：0-1900gf
	カッター圧力	カッター：0-900gf	カッター：0-1900gf
	最大加工紙重量	120g-400g（資材により異なる）	600g（資材により異なる）
	カット可能最小文字サイズ	約10m㎡（フォント・材料により異なる）
	ファイル保存メモリ	128MB
	機械的分解能	0.02mm
	プログラム分解能	HPGL 0.025mm
	反復精度	≤0.05mm
	適用資材	板紙、ラベル、コートボール、クラフト紙、PVC、段ボール、マジックテープ
ソフトウェア	接続方法	LAN、WiFi、USB
	ソフト	自社開発CutArtist、Corel Draw/Illustrator Plugin
電力と環境	本体消費電力	最大350W
	電力	100V/AC-120V/AC 50/60Hz　最大電流6.8A
	ブロア電力	100V/AC 50Hz 電流10.8A 0.75KW 100V/AC 60Hz 電流13A 0.84KW	100V/AC 50Hz 電流15.2A 1.1KW 100V/AC 60Hz 電流16.5A 1.3KW
	稼働環境	温度：5℃-35℃（41-95F）湿度：35%-70%RH（結露なきこと）
寸法と重量	機械寸法	L915×W1060×H1070（mm）	L1360×W1350×H1095（mm）
	重量	100kg	190±10kg

※本仕様は予告なく変更される場合があることをご了承ください。
