0.01mm単位の繊細な調整が求められる面板加工に大きなアドバンテージを持つNS-Crease Line 8ATCは、オートツールチェンジャー機能を搭載した面板作成システムです。 ８本のツールを搭載して、用途に合わせて自動でツールを持ち変えて面板加工を行います。
ツール交換が全自動で行われるため、ツール交換の手間が全く必要なく、作業時間・効率をアップします。
NS-Crease Line 8ATCの特長

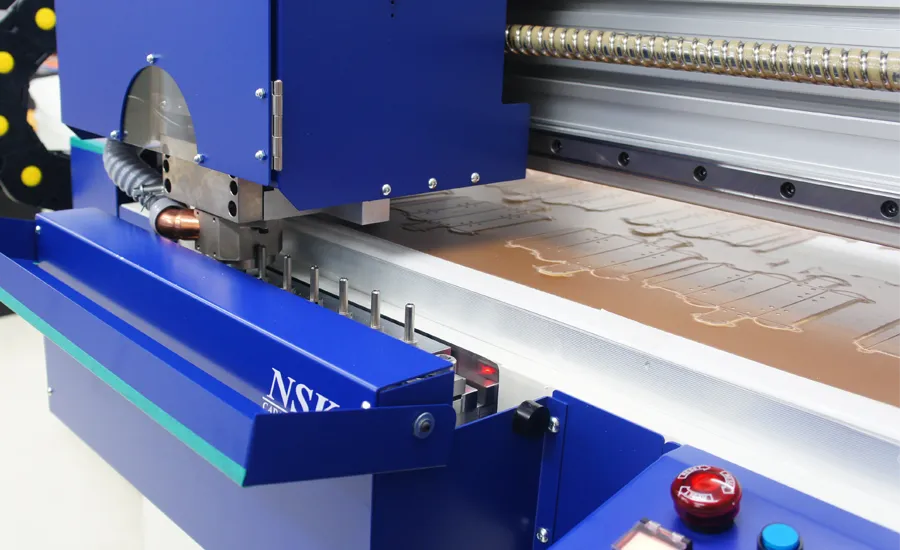

オートツールチェンジャー
8本のツールソケットを搭載し、ツール交換が全自動。手間を最小限に抑え、操作性と作業効率を大幅に向上させます。
誰でも操作可能
タッチパネルによる簡単な操作性により、誰でも安定した面板加工が可能。生産コスト・生産時間の短縮化を実現します。
高精度ボールスクリュー駆動
駆動部にボールスクリューを使用しています。ボールスクリューを回転させるのではなく、ベアリング部を回転させることで安定した動作を確保しています。
エンボス、箔押し用 真鍮型も加工可能。面板以外の加工にも対応
手間と時間のかかるツール交換を自動で行います。ツールの高さを自動認識して位置調整、加工に応じたツールを自動選択します。

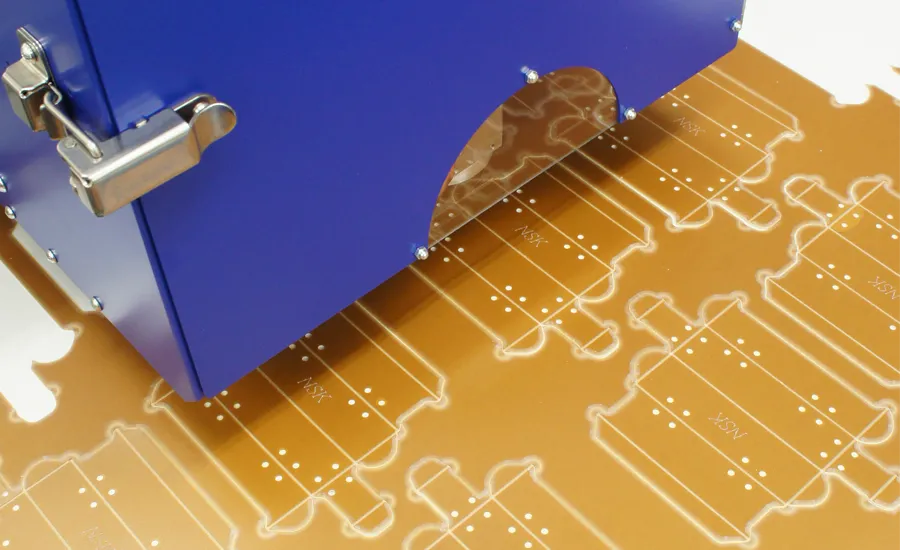

Z軸制御
加工資材に応じてZ軸制御を行うため、上面からの深さを一定に加工します。 これにより罫線の深さが安定します。

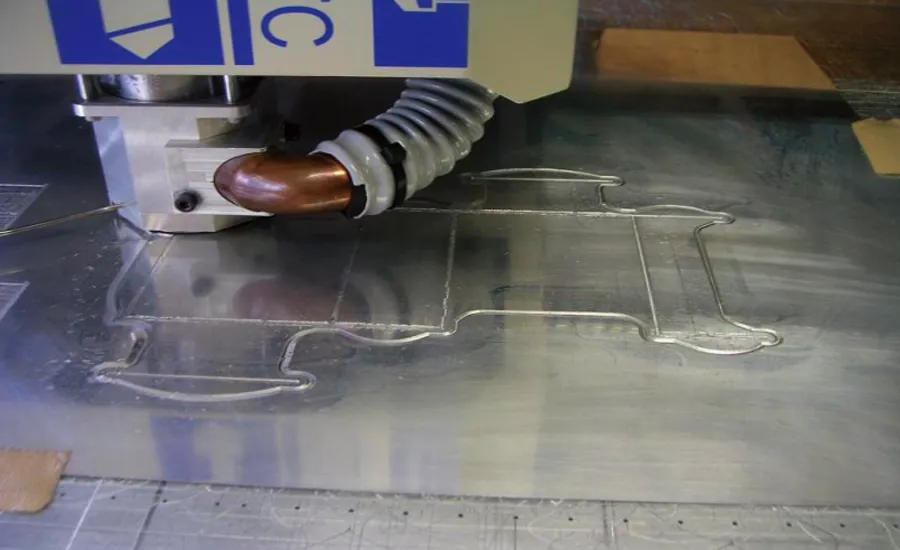

スチール加工
オプションのオイルミスト制御を取り付けることで、スチール面板加工が行えるほか、アルミ・真鍮などの加工も行えます。
NS-Crease Line 8ATC
スペック表
| NS-Crease Line 8ATC | ||
| 機種名 | NS-Crease Line 8ATC | |
| 駆動方法 | ACサーボモーター・ボールスクリュー | |
| ミーリングサイズ | ※ご相談下さい | |
| 加工速度 | 最大7m/分 | |
| 反復精度 | ±0.01mm | |
| 最大積載重量 | 10kg | |
| 使用電源 | 三相 AC200V ・1.8kW | |
| モデル | 小型面板機 | 面板機 |
| ストローク(X,Y,Z) |
1000×
800× 25mm ※ |
1000×
1270× 10mm ※ |
| 加工領域(X,Y,Z) |
1000×
700× 10mm ※ |
1000×
1200× 10mm ※ |
| 機械本体サイズ |
W1650×
D1510× H1320 |
W1650×
D1990× H1320 |
| 全体重量 | 500kg | 650kg |
| 対応フォーマット | DXF / HPGL / NC code(G Code) files | |
| 使用環境 |
20℃±10℃
湿度50~60％（結露しない事） |
|
※カスタマイズ対応可能

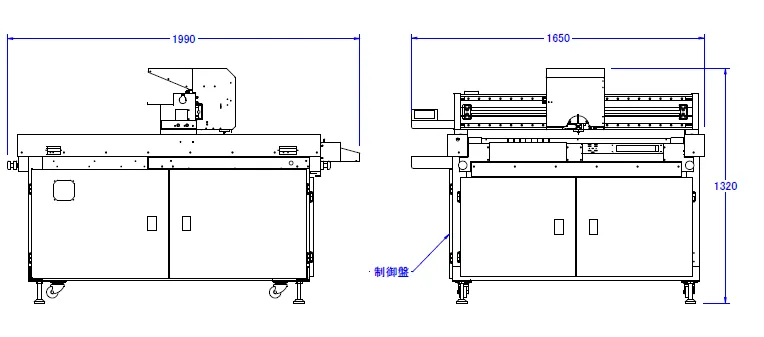

NS-Crease Line 8ATC 寸法図
小型面板機
面板機
