Wonder JET

自動搬送スタッカー付 段ボール外装箱用 シングルパス印刷機

wonder_jet

フレキソ印刷と同様に低コストな水性インクを使用
高速印刷を実現する段ボール業界向けの革新的デジタル印刷機

WonderJETは1秒に0.9mの高速印刷を可能にする、シングルパス式デジタルインクジェット印刷機です。

ボトム給紙により資材の反りにも強く、安定した資材供給を実現。また、環境に配慮した水性インクを使用することで、インクが詰まりにくく、フレキソ印刷用インク並みにコストを抑えることができます。
またお客様のニーズに応じて、プリントヘッドの数もカスタマイズが可能。特に外装箱の印刷に最適で、最大2,200mmの資材サイズに対応します。

Wonder JET [ワンダージェット] の特長

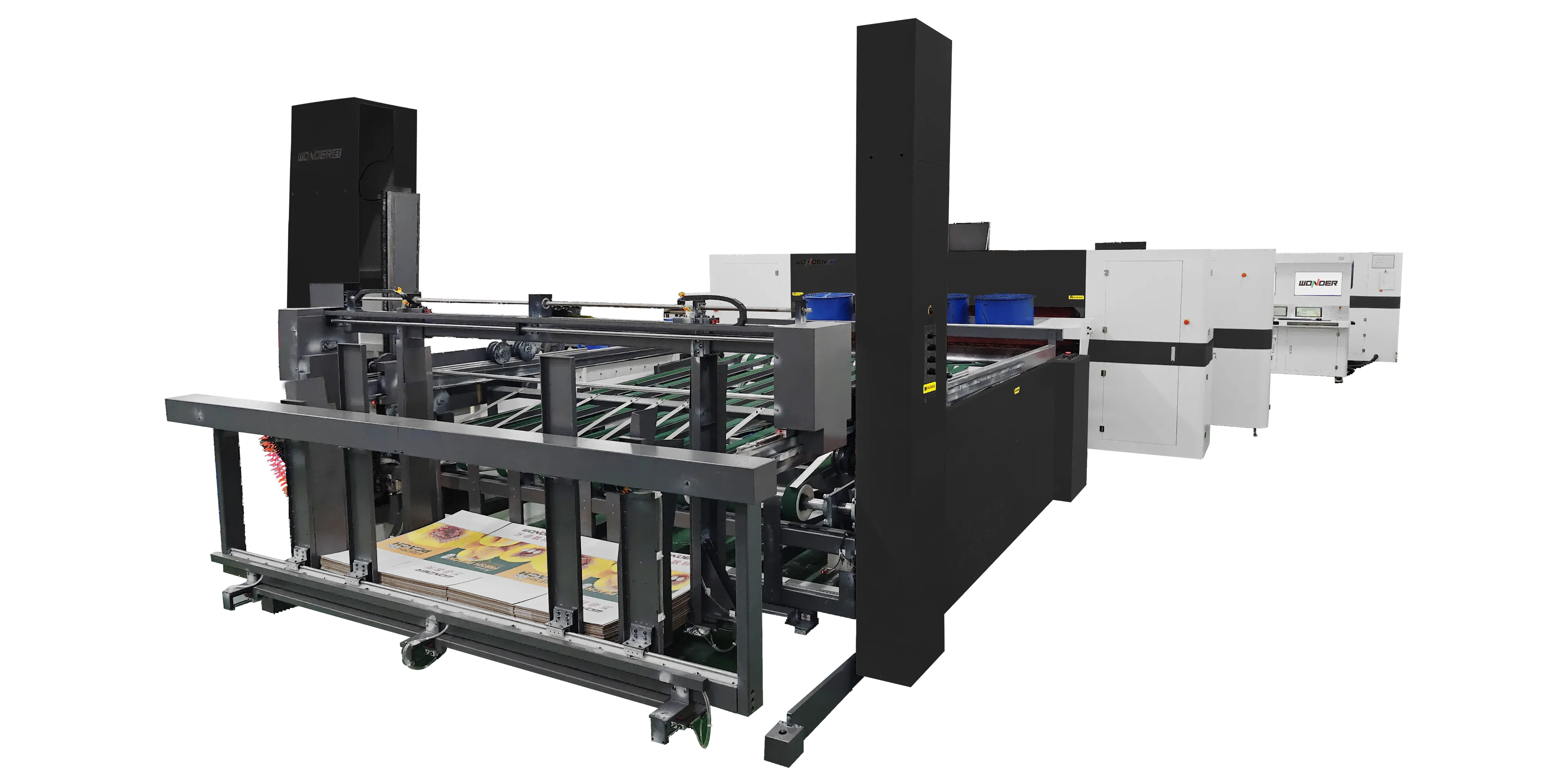

スタッカーを標準で装備。印刷された資材が搬送ベルトで移動し、資材を積んでいきます。

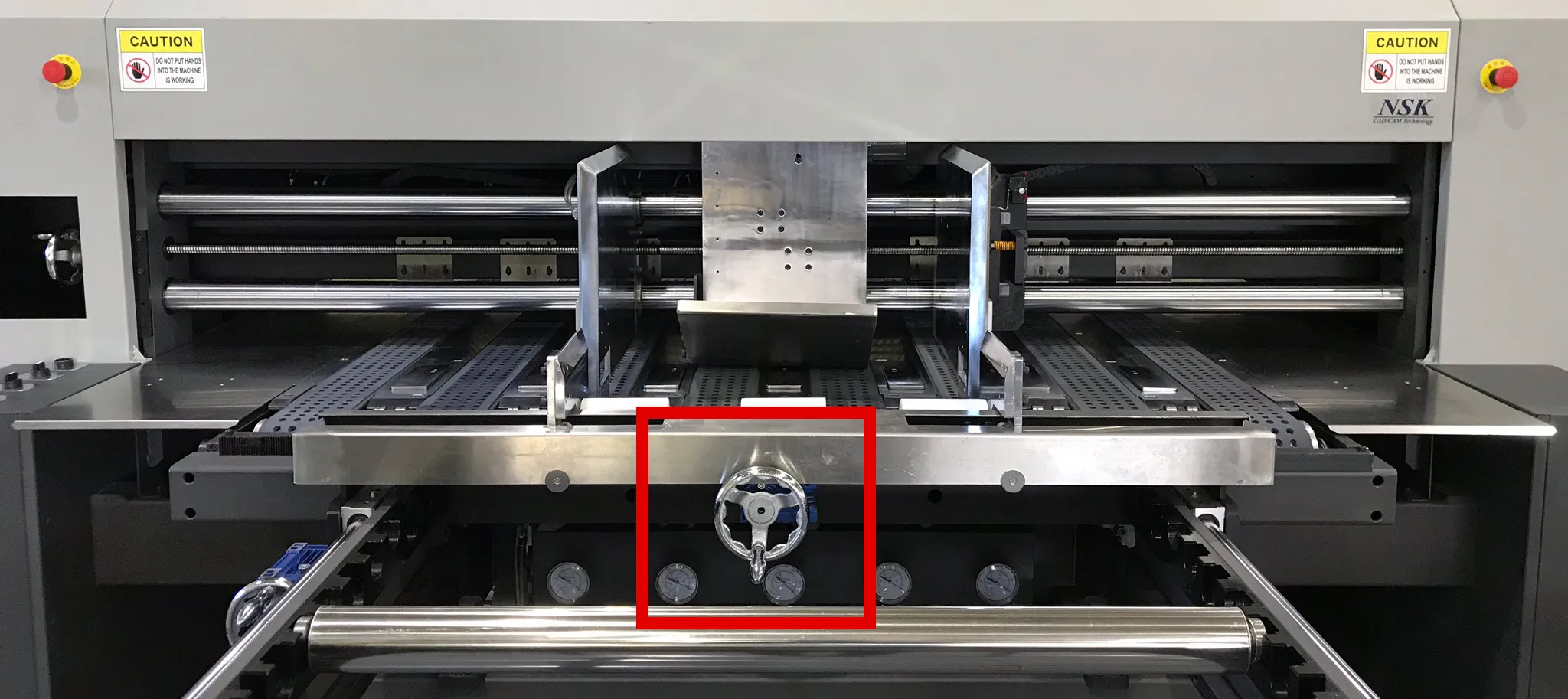

資材幅に合わせ、電動で資材ガイドを調節。微調整の際は手動によるハンドル操作が可能。

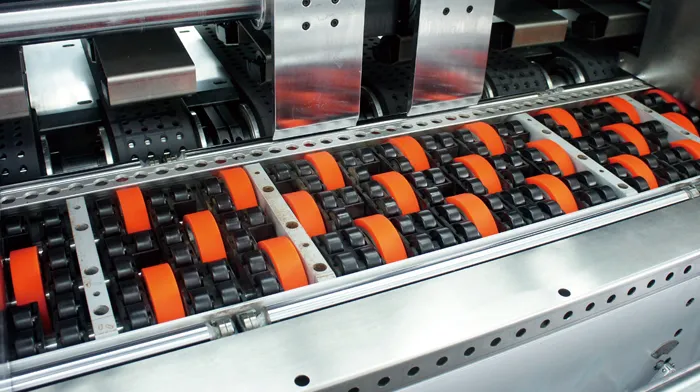

ボトムフィーダー式で反りがある資材でも安定して供給することができます。

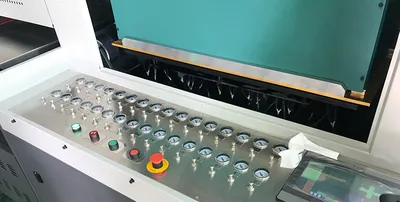

ヘッドごとの操作が可能ヘッドごとの操作が可能

コントローラーパネルで各ヘッドごとに操作が可能です。
ヘッド数は24・32・48・64までをラインナップ。

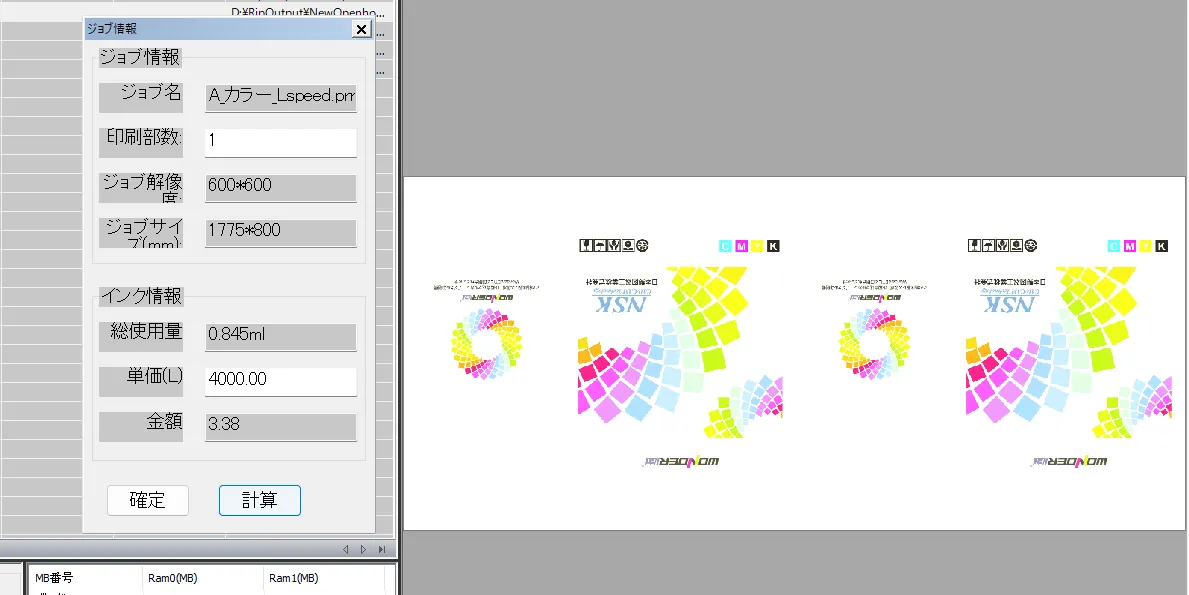

目視できるインク使用量目視できるインク使用量

印刷1枚あたりのインク使用量がディスプレイで確認できます。

Wonder JET [ワンダージェット] のオプション

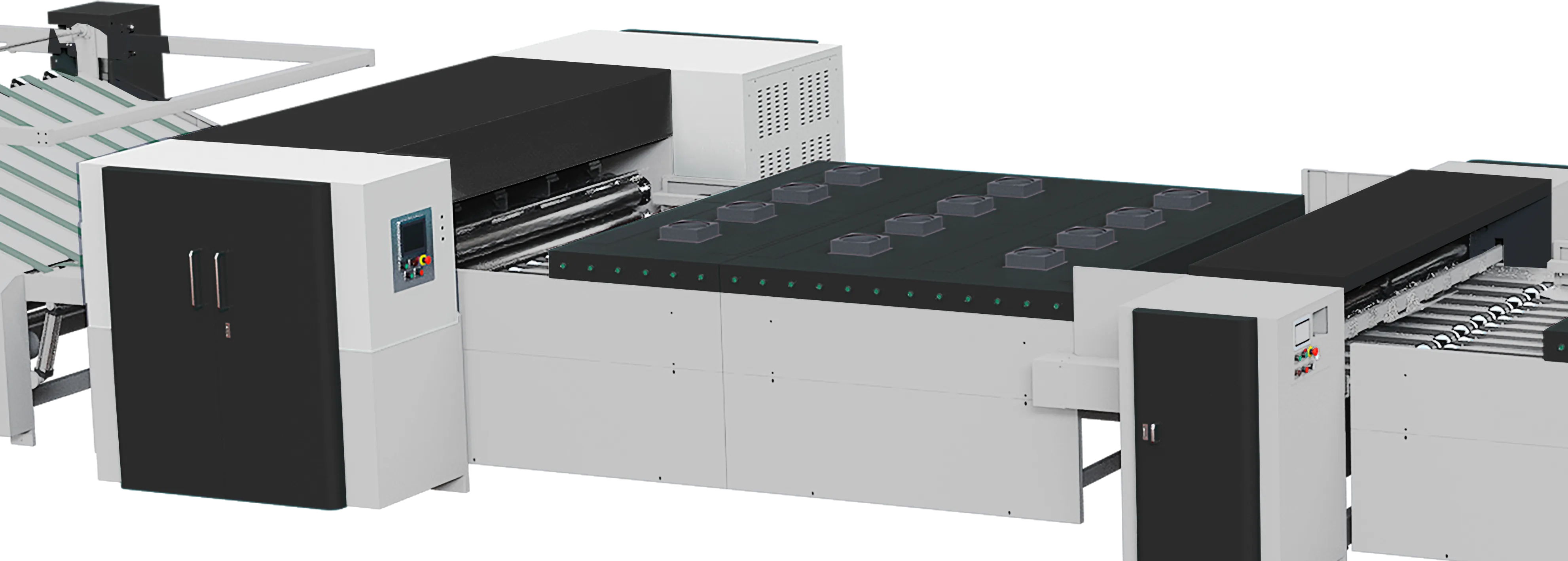

乾燥ユニット

乾燥ユニットを使用することで、ハイスピード印刷でもインクが乾きます。
グリーンベルト上に印刷物が流れ、その上部にあるヒーターで乾燥させます。

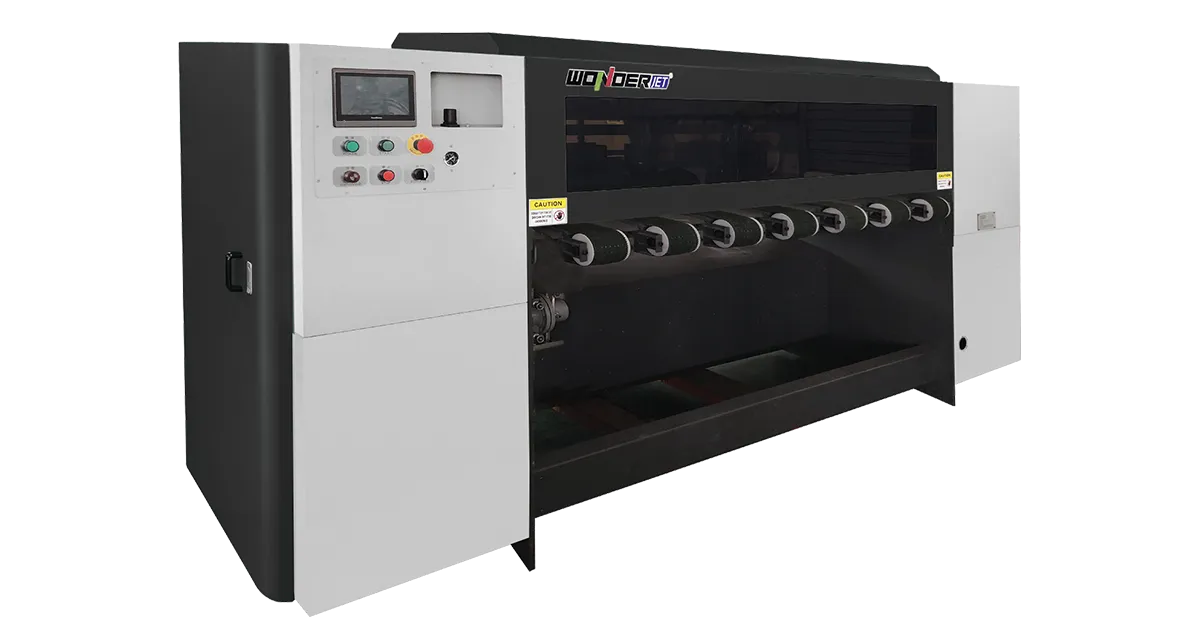

ニスユニット

ロールコート方式でシート全体に均一にニスをコーティングします。
ニスコートされた資材は雨に濡れても印刷が滲むことがありません。
※ニスユニットを使用する場合は、乾燥ユニットが必要です。

Wonder JET スペック表

モデル∗1 WD200(24A) WD200(32A) WD200(48A) WD200(64A)
最大印刷幅 593mm 791mm 1186mm 1581mm
最大資材幅 1800mm 1800mm 1800mm 2200mm
電力
(スタッカー込み)
18Kw、AC380±10%、50〜60HZ
電力
(全オプション込み)
29Kw、AC380±10%、50〜60HZ 38Kw、AC380±10%、50〜60HZ
印刷速度 0.9m/秒 (解像度360×180dpi)
0.6m/秒 (解像度360×360dpi)
0.3m/秒 (解像度360×720dpi)
ワーク環境 室内で16〜32℃、湿度40〜75%
操作システム windows7
資材とヘッドの距離 2〜4mm
資材厚 1.5〜35mm
コンプレッサー 0.8mpa、150〜200L/M
電圧 380V
マシンサイズ(縦×横) 4605×1833mm 4900×1833mm 5300×1833mm 5825×1833mm
マシンサイズ(高さ) 1755mm
マシン重量 約3000kg 約3500kg 約4000kg 約4500kg

∗1 ()内はヘッド数です。

Wonder JET ニスユニット スペック表 (オプション)

モデル WDGY180 WDGY250
ニスローラー高さ調整 自動
最大資材幅 1800mm 2500mm
ニスコート速度 1.5m/秒
ワーク環境 室内で5〜40℃、湿度20〜70%
ニス液供給方式 自動
給紙方式 自動
クリーニング 自動/手動
適応資材厚 1.5〜28mm
電力 1.5Kw、AC220±10%、50〜60HZ
マシンサイズ L 3114 × W 860 × H 1571mm L 3814 × W 860 × H 1571mm
マシン重量 1200kg 1360kg


Wonder JET 乾燥ユニット スペック表 (オプション)

対応するモデル∗1 WD200(24A/32A) WD200(48A) WD200(64A)
最大資材幅 900mm 1200mm 1600mm
マシンサイズ(縦×横) 2015×2512mm
2015×2512mm
2015×2732mm
マシンサイズ(高さ) 1360mm
マシン重量 500kg 530kg 590kg
電力 1.5〜9Kw 1.5〜18Kw 1.5〜18Kw

∗1 ()内はヘッド数です。
